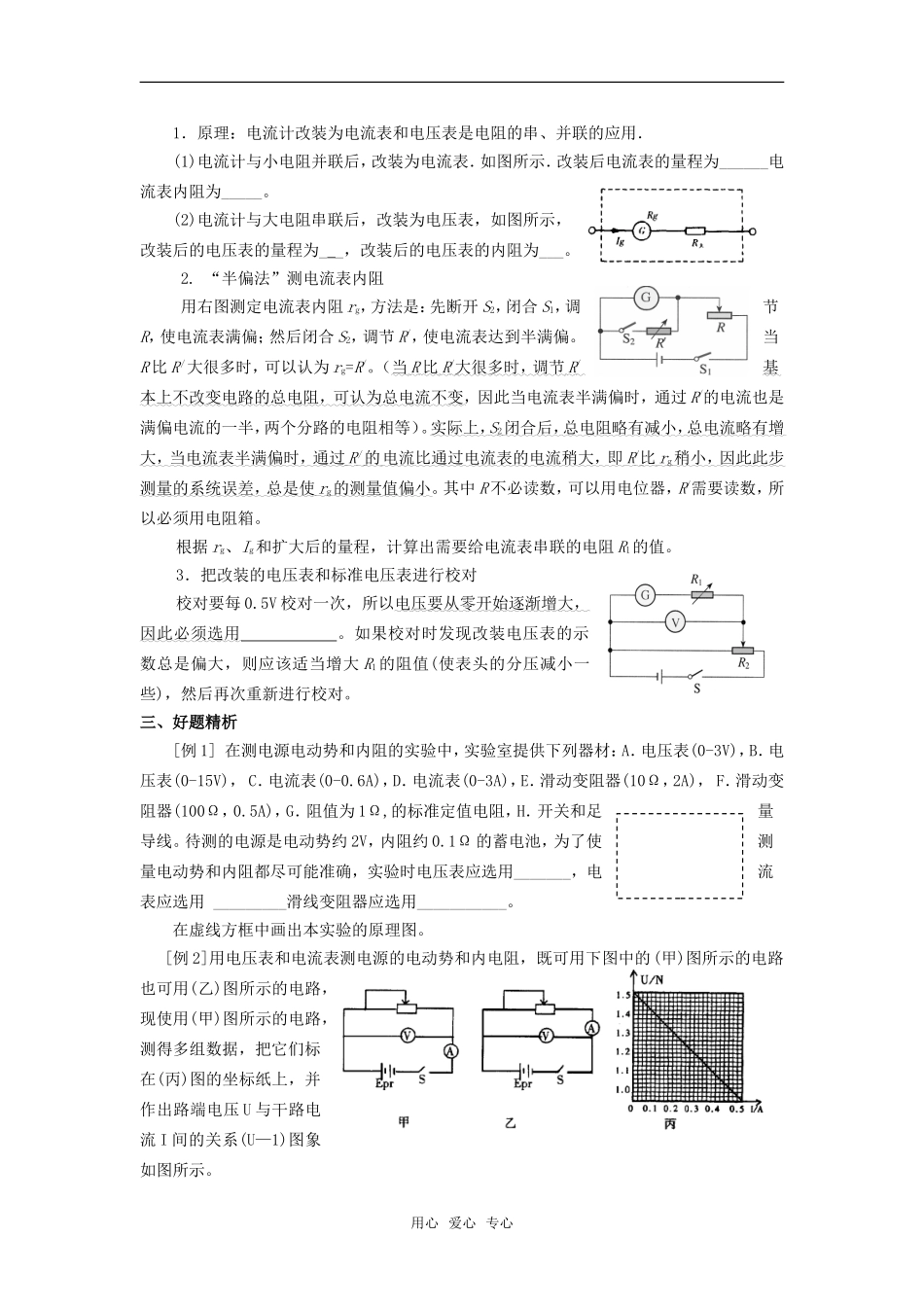

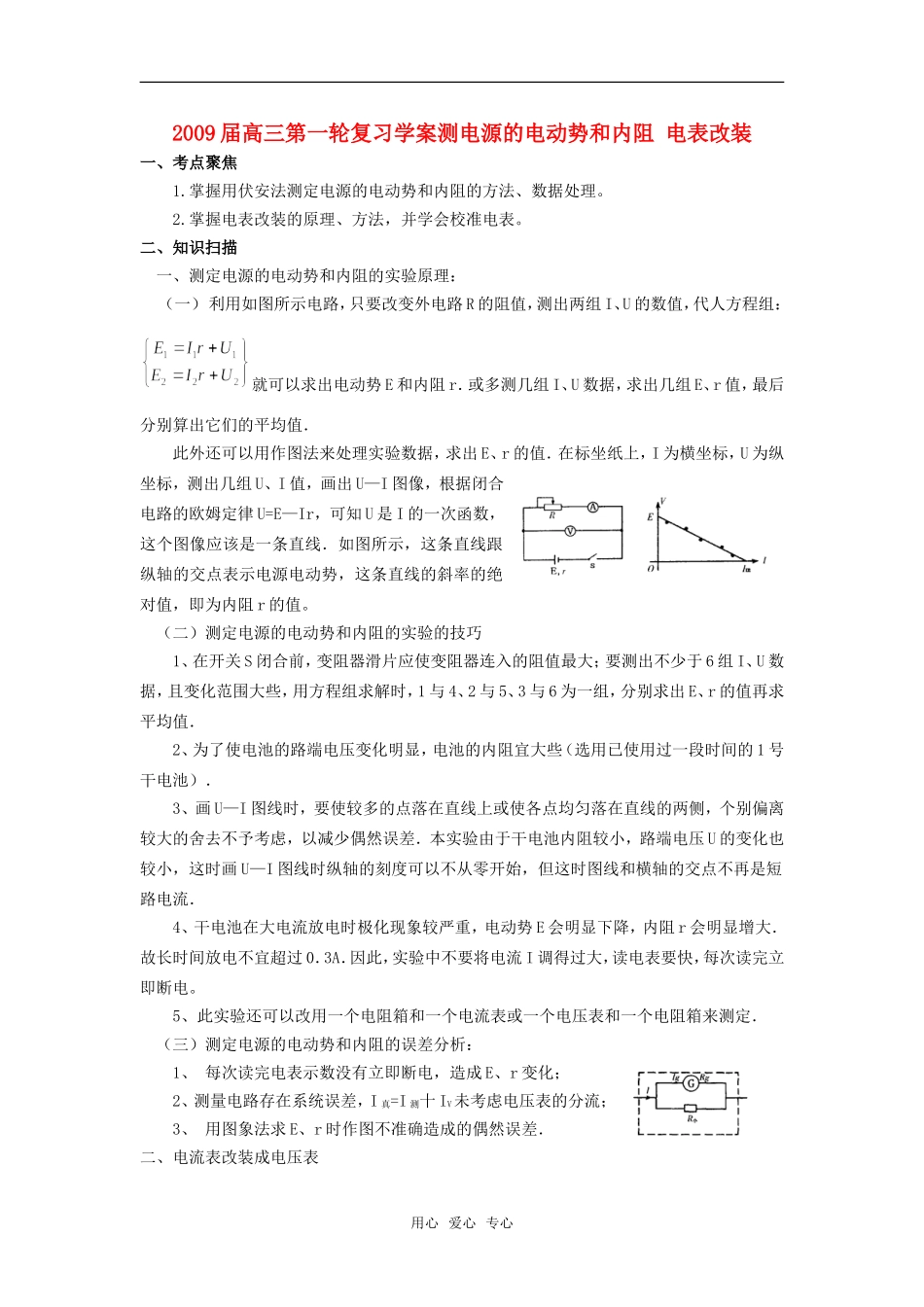

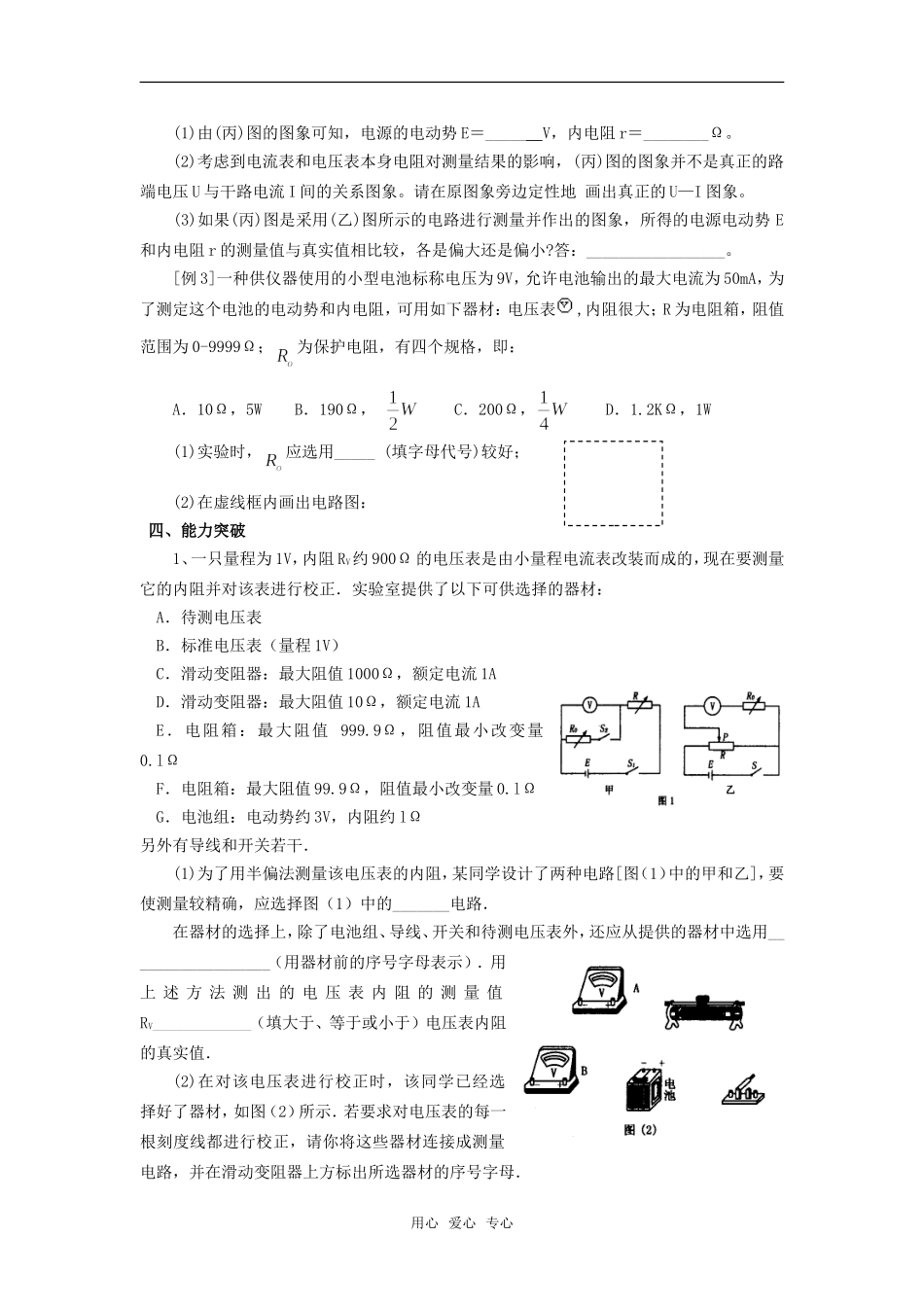

2009 届高三第一轮复习学案测电源的电动势和内阻 电表改装一、考点聚焦1.掌握用伏安法测定电源的电动势和内阻的方法、数据处理。 2.掌握电表改装的原理、方法，并学会校准电表。 二、知识扫描 一、测定电源的电动势和内阻的实验原理： （一） 利用如图所示电路，只要改变外电路 R 的阻值，测出两组 I、U 的数值，代人方程组： 就可以求出电动势 E 和内阻 r．或多测几组 I、U 数据，求出几组 E、r 值，最后分别算出它们的平均值． 此外还可以用作图法来处理实验数据，求出 E、r 的值．在标坐纸上，I 为横坐标，U 为纵坐标，测出几组 U、I 值，画出 U—I 图像，根据闭合电路的欧姆定律 U=E—Ir，可知 U 是 I 的一次函数，这个图像应该是一条直线．如图所示，这条直线跟纵轴的交点表示电源电动势，这条直线的斜率的绝对值，即为内阻 r 的值。 （二）测定电源的电动势和内阻的实验的技巧 1、在开关 S 闭合前，变阻器滑片应使变阻器连入的阻值最大；要测出不少于 6 组 I、U 数据，且变化范围大些，用方程组求解时，1 与 4、2 与 5、3 与 6 为一组，分别求出 E、r 的值再求平均值． 2、为了使电池的路端电压变化明显，电池的内阻宜大些（选用已使用过一段时间的 1 号干电池）． 3、画 U—I 图线时，要使较多的点落在直线上或使各点均匀落在直线的两侧，个别偏离较大的舍去不予考虑，以减少偶然误差．本实验由于干电池内阻较小，路端电压 U 的变化也较小，这时画 U—I 图线时纵轴的刻度可以不从零开始，但这时图线和横轴的交点不再是短路电流． 4、干电池在大电流放电时极化现象较严重，电动势 E 会明显下降，内阻 r 会明显增大．故长时间放电不宜超过 0．3A．因此，实验中不要将电流 I 调得过大，读电表要快，每次读完立即断电。 5、此实验还可以改用一个电阻箱和一个电流表或一个电压表和一个电阻箱来测定． （三）测定电源的电动势和内阻的误差分析：1、 每次读完电表示数没有立即断电，造成 E、r 变化； 2、测量电路存在系统误差，I 真=I 测十 IV未考虑电压表的分流； 3、 用图象法求 E、r 时作图不准确造成的偶然误差．二、电流表改装成电压表用心 爱心 专心1．原理：电流计改装为电流表和电压表是电阻的串、并联的应用． (1)电流计与小电阻并联后，改装为电流表．如图所示．改装后电流表的量程为______电流表内阻为_____。(2)电流计与大电阻串联后，改装为...
