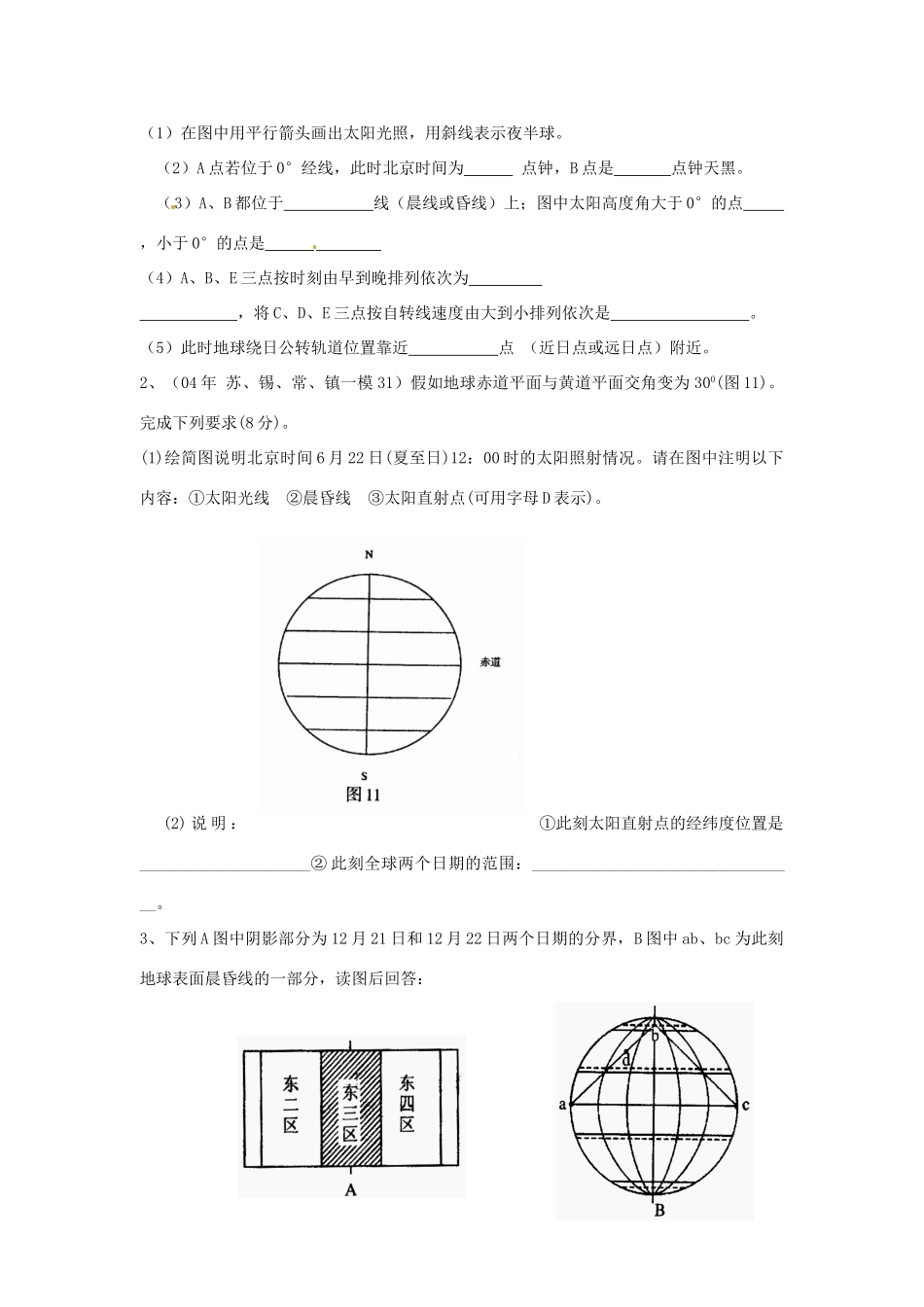

2010-2011 高三地理复习学案：绘图专题◆ 考点扫描熟练判读各种比例尺的地图及地形剖面图，并能在图上填绘重要地理事物的位置或分布区；熟练使用和说明各种等值线图、示意图、景观图像、各种自然要素和社会经济的统计资料及图表等，并能根据要求绘制简单的地理图表。◆ 重难点解析1、运用地球的自转、公转运动和地球日照图绘图，重点要读懂图，分清东西、南北半球，太阳直射点的位置（所在的纬线、经线）和移动方向，调动和运用所学知识绘制太阳光照图。（注意太阳光线照射的方向，太阳直射点的位置，结合地球自转、公转的方向，分清晨线（实线）昏线（虚线），经过的重要标志点等）2、绘制有关的昼夜长短和 正午太阳高度折线图。要注意绘制的是折线图，要首先把关键点准确地描出来，然后用直尺将各点用直线依次连起来，构成折线图；要描出关键点，必须注意太阳直射点的位置。3、利用等高线图，绘制地形剖面图。注意在剖面图上标出剖面线与各等高线的交点，（一个点都不能少）根据各交点的海拔高度在剖面图上相应的等高线上画一个点（各点的海拔高度不能弄错），最后用平滑的线将各点连接起来。4、利用温度分布，绘制等温线图。需要注意的是等温线的走势和特殊区域的温度异常。5、利用等压线分布图绘制风向、锋面；或利用地面各点的气压，描绘等压线及风向、锋面气旋等。要注意准确运用大气水平运动的知识，分清各个力的画法：气压梯度力垂直于等压线并指向低压；地转偏向力与风向垂直，北半球向右偏，南半球向左；地面大气的水平运动受到三个力作用（水平气压梯度力、地转偏向力、摩擦力），高空大气只受两个力作用。还要注意槽线和脊线的位置及附近风向的变化，看有无可能形成锋面气旋。6、根据给出的资料（各种地理图表及给出的信息推理得出的其他相关信息）绘制折线图、风向图、交通图等。7、其他各种综合运用给出材料和信息，运用所学知识绘制的地理图表。◆ 经典回放1、下图中 AEF 弧线是晨昏线，此时为北半球的夏至日，读图完成以下要求： （1）在图中用平行箭头画出太阳光照，用斜线表示夜半球。 （2）A 点若位于 0°经线，此时北京时间为 点钟，B 点是 点钟天黑。 （3）A、B 都位于 线（晨线或昏线）上；图中太阳高度角大于 0°的点 ，小于 0°的点是 （4）A、B、E 三点按时刻由早到晚排列依次为 ，将 C、D、E 三点按自转线速度由大到小排列依次是 。（5）此时地球绕日公转轨道位置靠近 点 （近日点或远日点...
