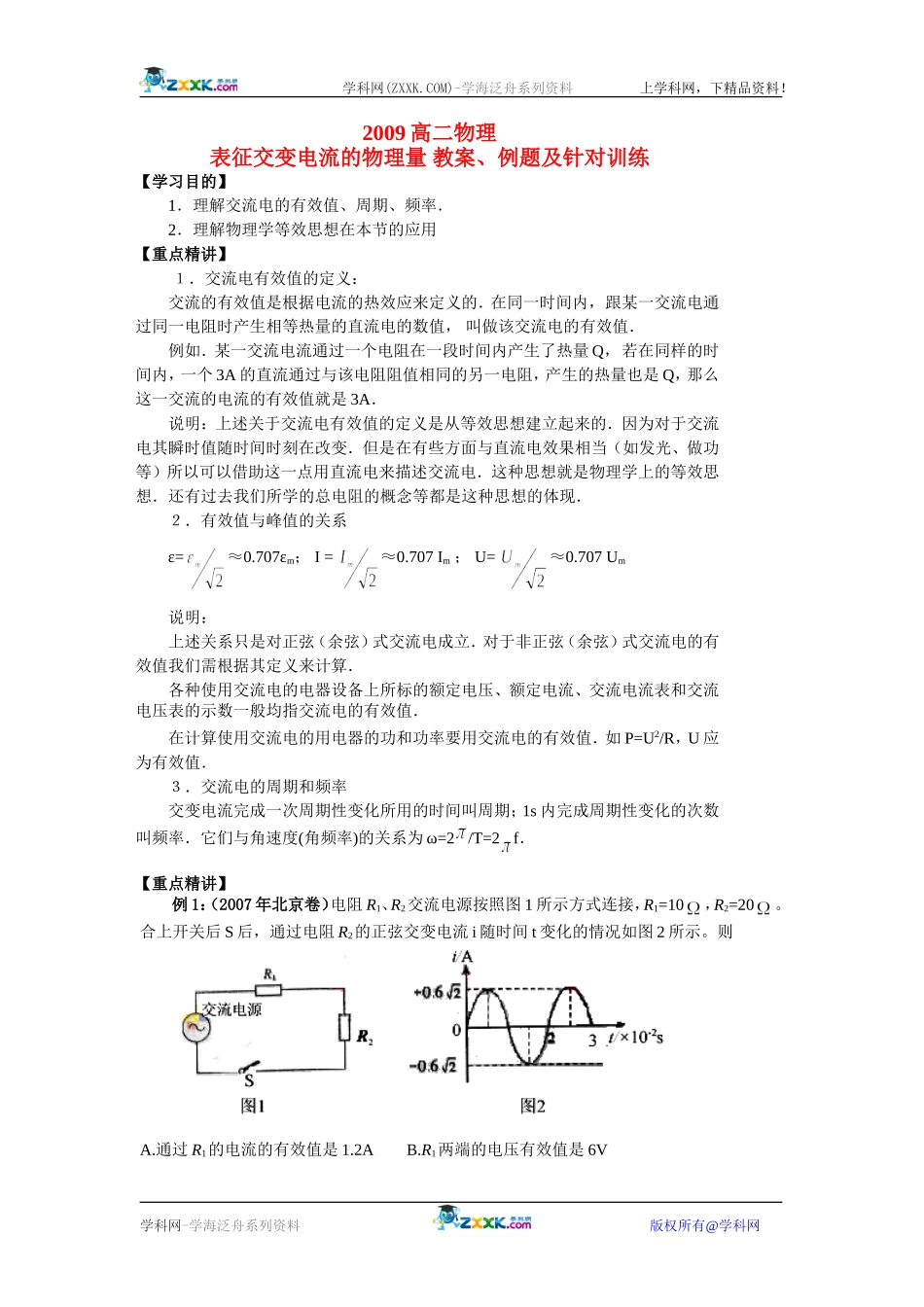

2009年高二物理 表征交变电流的物理量 教案、例题及针对训练选修3_第1页
1/5
2009年高二物理 表征交变电流的物理量 教案、例题及针对训练选修3_第2页
2/5

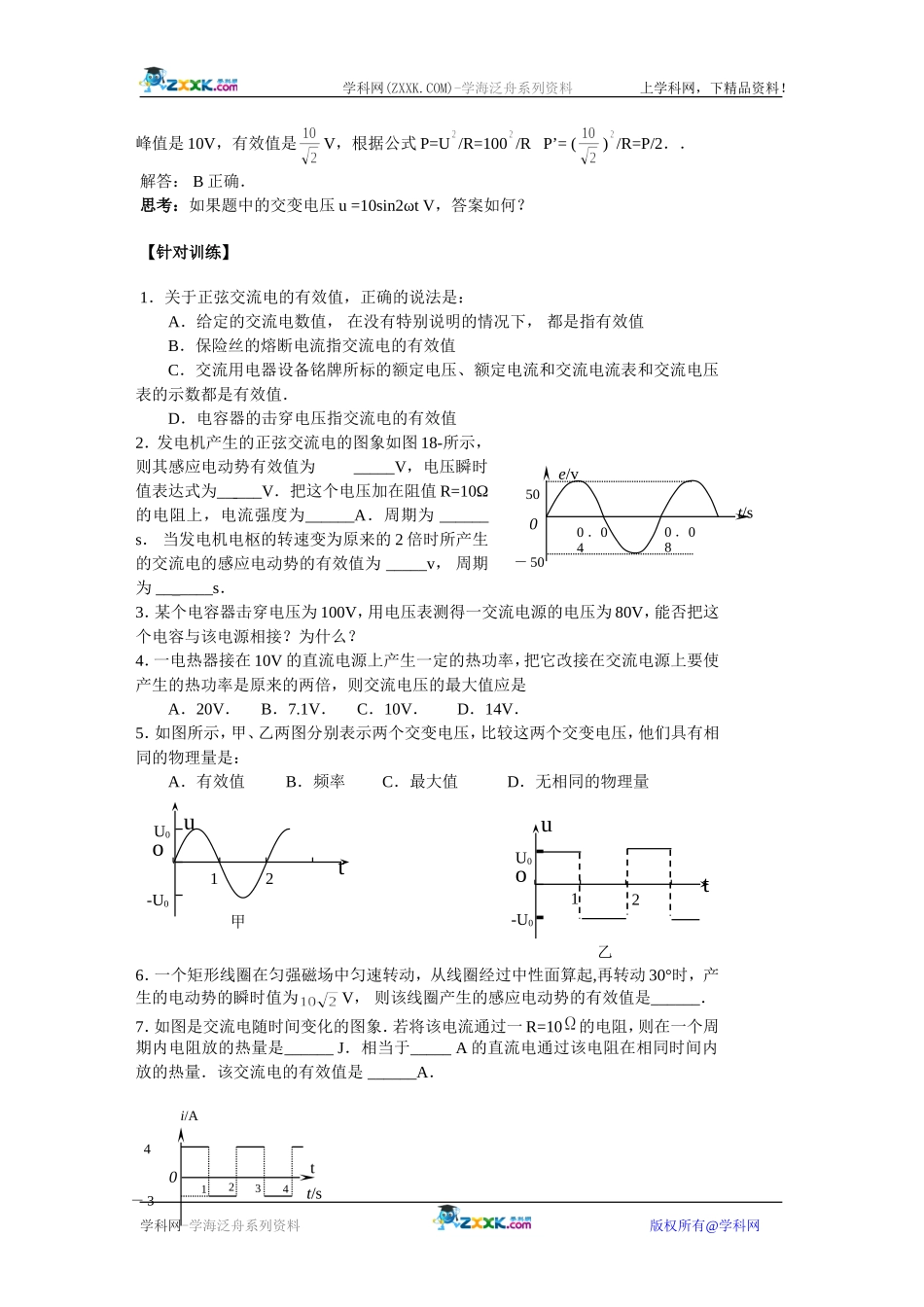

2009年高二物理 表征交变电流的物理量 教案、例题及针对训练选修3_第3页
3/5
学科网(ZXXK.COM)-学海泛舟系列资料 上学科网,下精品资料!2009 高二物理表征交变电流的物理量 教案、例题及针对训练【学习目的】1.理解交流电的有效值、周期、频率.2.理解物理学等效思想在本节的应用【重点精讲】 1.交流电有效值的定义:交流的有效值是根据电流的热效应来定义的.在同一时间内, 跟某一交流电通过同一电阻时产生相等热量的直流电的数值, 叫做该交流电的有效值.例如.某一交流电流通过一个电阻在一段时间内产生了热量 Q, 若在同样的时间内,一个 3A 的直流通过与该电阻阻值相同的另一电阻,产生的热量也是 Q,那么这一交流的电流的有效值就是 3A.说明:上述关于交流电有效值的定义是从等效思想建立起来的.因为对于交流电其瞬时值随时间时刻在改变.但是在有些方面与直流电效果相当(如发光、做功等)所以可以借助这一点用直流电来描述交流电.这种思想就是物理学上的等效思想.还有过去我们所学的总电阻的概念等都是这种思想的体现.2.有效值与峰值的关系ε=≈0.707εm; I = ≈0.707 Im ; U= ≈0.707 Um说明:上述关系只是对正弦(余弦)式交流电成立.对于非正弦(余弦)式交流电的有效值我们需根据其定义来计算.各种使用交流电的电器设备上所标的额定电压、额定电流、交流电流表和交流电压表的示数一般均指交流电的有效值.在计算使用交流电的用电器的功和功率要用交流电的有效值.如 P=U2/R,U 应为有效值.3.交流电的周期和频率交变电流完成一次周期性变化所用的时间叫周期;1s 内完成周期性变化的次数叫频率.它们与角速度(角频率)的关系为 ω=2/T=2f.【重点精讲】 例 1:(2007 年北京卷)电阻 R1、R2交流电源按照图 1 所示方式连接,R1=10,R2=20。合上开关后 S 后,通过电阻 R2的正弦交变电流 i 随时间 t 变化的情况如图 2 所示。则A.通过 R1的电流的有效值是 1.2A B.R1两端的电压有效值是 6V 学科网-学海泛舟系列资料 版权所有@学科网 学科网(ZXXK.COM)-学海泛舟系列资料 上学科网,下精品资料!C.通过 R2的电流的有效值是 1.2A D.R2两端的电压有效值是 6V解析:通过 R2电流的有效值,通过 R2两端电压的有效值 U2=I2R2=12V,因为 R1、R2串联通过 R1的电流的有效值为 0.6A,R1两端电压的有效值 U1=I1R1=6V,故正确选项为 B点评:本题主要考查了欧姆定律及交流电路中有效值的计算。明确图象横、纵轴的物理意义是处理该题的关键。2.根据交...
