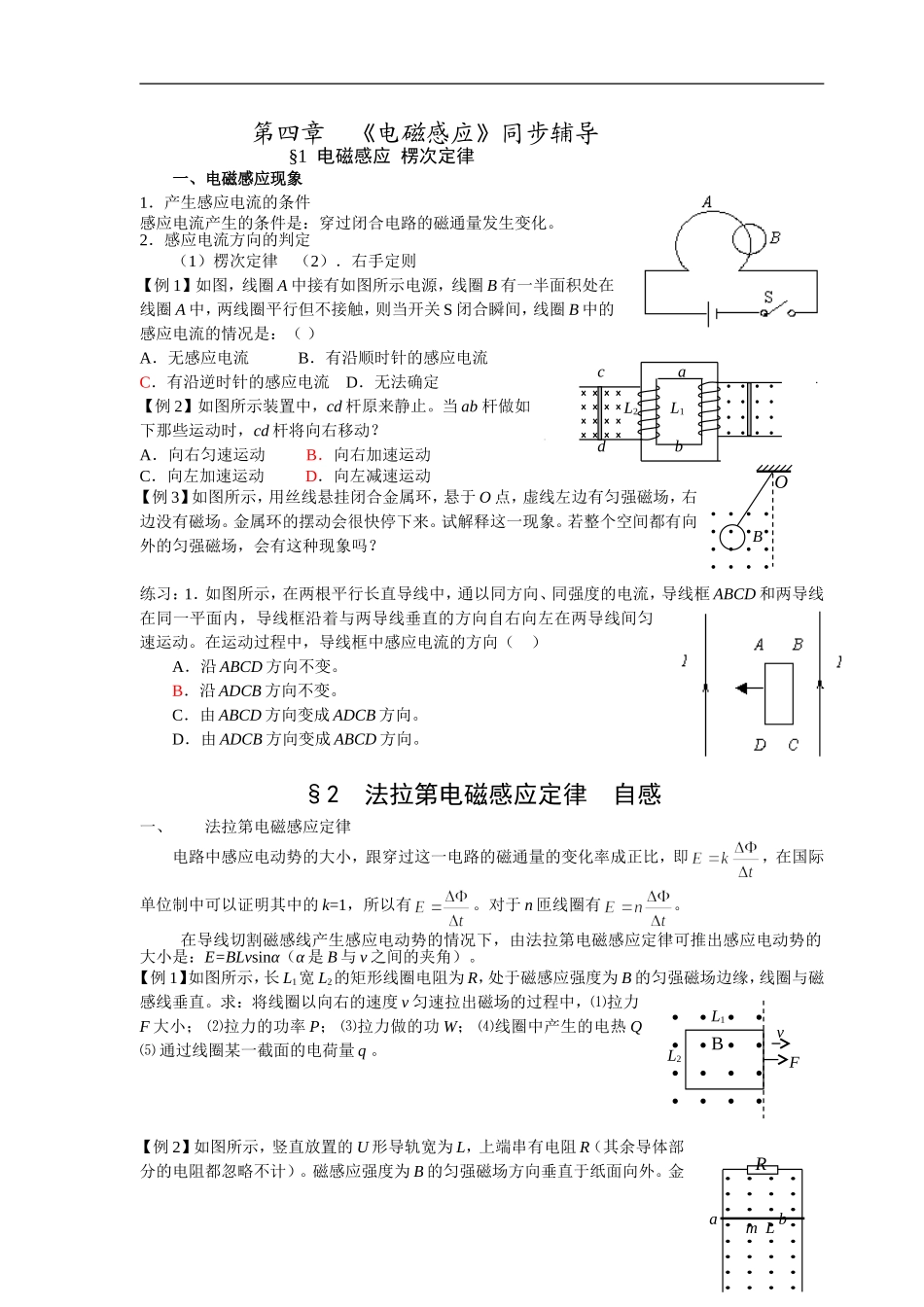

第四章《电磁感应》同步辅导§1 电磁感应 楞次定律一、电磁感应现象1．产生感应电流的条件感应电流产生的条件是：穿过闭合电路的磁通量发生变化。2．感应电流方向的判定（1）楞次定律 （2）．右手定则【例 1】如图，线圈 A 中接有如图所示电源，线圈 B 有一半面积处在线圈 A 中，两线圈平行但不接触，则当开关 S 闭合瞬间，线圈 B 中的感应电流的情况是：（ ）A．无感应电流 B．有沿顺时针的感应电流C．有沿逆时针的感应电流 D．无法确定【例 2】如图所示装置中，cd 杆原来静止。当 ab 杆做如下那些运动时，cd 杆将向右移动？A．向右匀速运动 B．向右加速运动C．向左加速运动 D．向左减速运动【例 3】如图所示，用丝线悬挂闭合金属环，悬于 O 点，虚线左边有匀强磁场，右边没有磁场。金属环的摆动会很快停下来。试解释这一现象。若整个空间都有向外的匀强磁场，会有这种现象吗？练习：1．如图所示，在两根平行长直导线中，通以同方向、同强度的电流，导线框 ABCD 和两导线在同一平面内，导线框沿着与两导线垂直的方向自右向左在两导线间匀速运动。在运动过程中，导线框中感应电流的方向（ ） A．沿 ABCD 方向不变。B．沿 ADCB 方向不变。 C．由 ABCD 方向变成 ADCB 方向。D．由 ADCB 方向变成 ABCD 方向。§2 法拉第电磁感应定律 自感一、法拉第电磁感应定律电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比，即，在国际单位制中可以证明其中的 k=1，所以有。对于 n 匝线圈有。在导线切割磁感线产生感应电动势的情况下，由法拉第电磁感应定律可推出感应电动势的大小是：E=BLvsinα（α 是 B 与 v 之间的夹角）。【例 1】如图所示，长 L1宽 L2的矩形线圈电阻为 R，处于磁感应强度为 B 的匀强磁场边缘，线圈与磁感线垂直。求：将线圈以向右的速度 v 匀速拉出磁场的过程中，⑴拉力F 大小； ⑵拉力的功率 P； ⑶拉力做的功 W； ⑷线圈中产生的电热 Q ⑸ 通过线圈某一截面的电荷量 q 。【例 2】如图所示，竖直放置的 U 形导轨宽为 L，上端串有电阻 R（其余导体部分的电阻都忽略不计）。磁感应强度为 B 的匀强磁场方向垂直于纸面向外。金c a d bL2 L1OBFL1L2BvRa bm L属棒 ab 的质量为 m，与导轨接触良好，不计摩擦。从静止释放后 ab 保持水平而下滑。试求 ab 下滑的最大速度 vm【例 3】 如图所示，U 形导线框固定在水平面上，右端放有...
