2008届物理带电粒子在匀强磁场中的运动教案

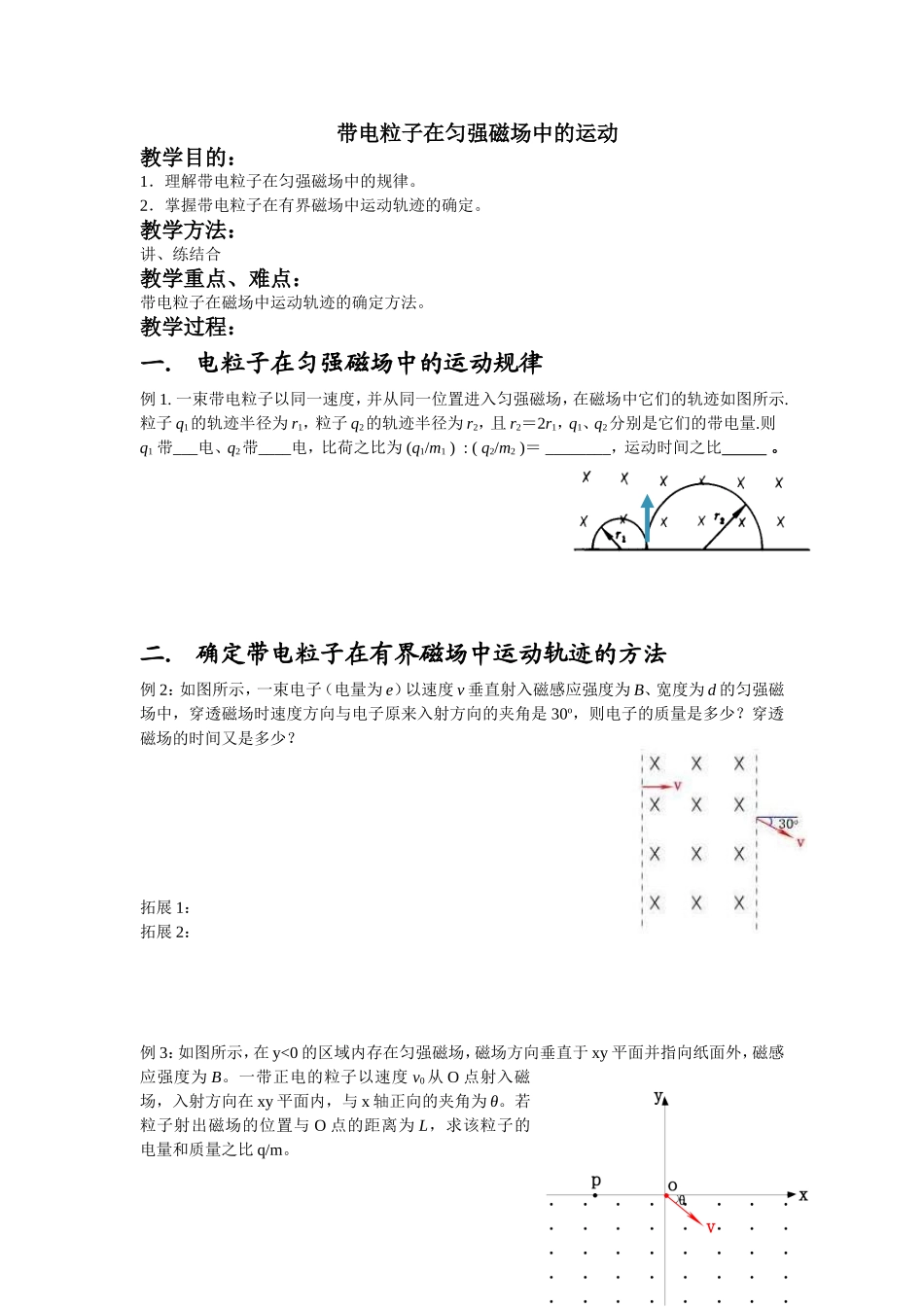

带电粒子在匀强磁场中的运动教学目的：1．理解带电粒子在匀强磁场中的规律。2．掌握带电粒子在有界磁场中运动轨迹的确定。教学方法：讲、练结合教学重点、难点：带电粒子在磁场中运动轨迹的确定方法。教学过程：一． 电粒子在匀强磁场中的运动规律例 1. 一束带电粒子以同一速度，并从同一位置进入匀强磁场，在磁场中它们的轨迹如图所示.粒子 q1的轨迹半径为 r1，粒子 q2的轨迹半径为 r2，且 r2＝2r1，q1、q2分别是它们的带电量.则 q1 带___电、q2带____电，比荷之比为 (q1/m1 ) : ( q2/m2 )＝ ________，运动时间之比 。二． 确定带电粒子在有界磁场中运动轨迹的方法例 2：如图所示，一束电子（电量为 e）以速度 v 垂直射入磁感应强度为 B、宽度为 d 的匀强磁场中，穿透磁场时速度方向与电子原来入射方向的夹角是 30o，则电子的质量是多少？穿透磁场的时间又是多少？拓展 1：拓展 2：例 3：如图所示，在 y<0 的区域内存在匀强磁场，磁场方向垂直于 xy 平面并指向纸面外，磁感应强度为 B。一带正电的粒子以速度 v0 从 O 点射入磁场，入射方向在 xy 平面内，与 x 轴正向的夹角为 θ。若粒子射出磁场的位置与 O 点的距离为 L，求该粒子的电量和质量之比 q/m。拓展 1：拓展 2：例 4：一带电质点，质量为 m、电量为 q，以平行于 Ox 轴的速度 v 从 y 轴上的 a 点射入图中第一象限所示的区域，为了使该质点能从 x 轴上的 b 点以垂直于 Ox 轴的速度 v 射出，可在适当的地方加一个垂直于 Oxy 平面、磁感应强度为 B 的匀强磁场，若此磁场仅分布在一个圆形区域内，试求这个圆形磁场区域的最小半径（重力忽略不计）。课堂小结：布置作业：
