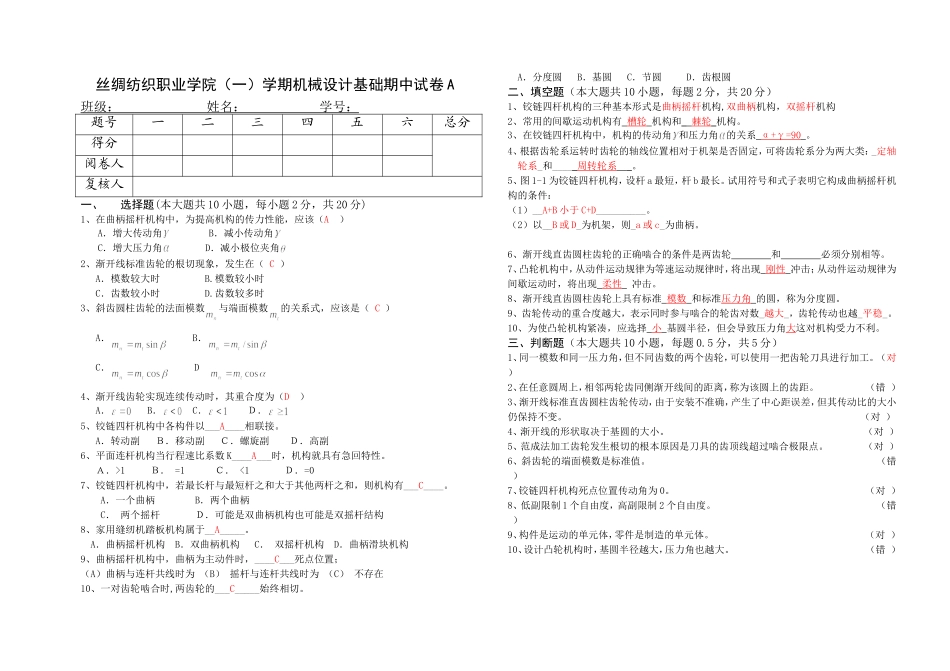

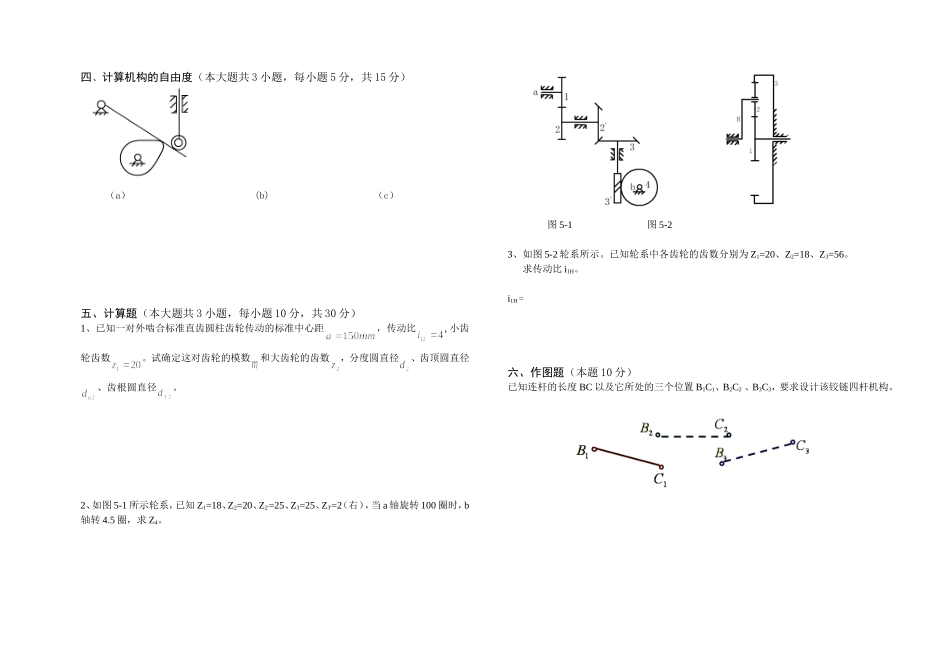

丝绸纺织职业学院（一）学期机械设计基础期中试卷A班级：姓名：学号：题号一二三四五六总分得分阅卷人复核人一、选择题(本大题共10小题，每小题2分，共20分)1、在曲柄摇杆机构中，为提高机构的传力性能，应该（A）A．增大传动角B．减小传动角C．增大压力角D．减小极位夹角2、渐开线标准齿轮的根切现象，发生在（C）A．模数较大时B.模数较小时C．齿数较小时D.齿数较多时3、斜齿圆柱齿轮的法面模数与端面模数的关系式，应该是（C）A．B．C．D4、渐开线齿轮实现连续传动时，其重合度为（D）A．B．C．Ｄ．5、铰链四杆机构中各构件以___A____相联接。A．转动副Ｂ．移动副Ｃ．螺旋副Ｄ．高副6、平面连杆机构当行程速比系数K____A___时，机构就具有急回特性。Ａ．>1Ｂ．=1Ｃ．<1Ｄ．=07、铰链四杆机构中，若最长杆与最短杆之和大于其他两杆之和，则机构有___C____。A．一个曲柄B．两个曲柄C．两个摇杆Ｄ．可能是双曲柄机构也可能是双摇杆结构8、家用缝纫机踏板机构属于__A_____。A．曲柄摇杆机构B．双曲柄机构C．双摇杆机构D．曲柄滑块机构9、曲柄摇杆机构中，曲柄为主动件时，____C___死点位置；（A）曲柄与连杆共线时为（B）摇杆与连杆共线时为（C）不存在10、一对齿轮啮合时,两齿轮的___C_____始终相切。A．分度圆B．基圆C．节圆D．齿根圆二、填空题（本大题共10小题，每题2分，共20分）1、铰链四杆机构的三种基本形式是曲柄摇杆机构,双曲柄机构，双摇杆机构2、常用的间歇运动机构有槽轮机构和_棘轮_机构。3、在铰链四杆机构中，机构的传动角和压力角的关系α+γ=90。4、根据齿轮系运转时齿轮的轴线位置相对于机架是否固定，可将齿轮系分为两大类：_定轴轮系_和_____周转轮系_。5、图1-1为铰链四杆机构，设杆a最短，杆b最长。试用符号和式子表明它构成曲柄摇杆机构的条件：（1）__A+B小于C+D__________。（2）以__B或D_为机架，则_a或c_为曲柄。6、渐开线直齿圆柱齿轮的正确啮合的条件是两齿轮和必须分别相等。7、凸轮机构中，从动件运动规律为等速运动规律时，将出现刚性冲击；从动件运动规律为间歇运动时，将出现柔性冲击。8、渐开线直齿圆柱齿轮上具有标准模数和标准压力角的圆，称为分度圆。9、齿轮传动的重合度越大，表示同时参与啮合的轮齿对数_越大_，齿轮传动也越_平稳_。10、为使凸轮机构紧凑，应选择小基圆半径，但会导致压力角大这对机构受力不利。三、判断题（本大题共10小题，每题0.5分，共5分）1、同一模数和同一压力角，但不同齿数的两个齿轮，可以使用一把齿轮刀具进行加工。（对）2、在任意圆周上，相邻两轮齿同侧渐开线间的距离，称为该圆上的齿距。（错）3、渐开线标准直齿圆柱齿轮传动，由于安装不准确，产生了中心距误差，但其传动比的大小仍保持不变。（对）4、渐开线的形状取决于基圆的大小。（对）5、范成法加工齿轮发生根切的根本原因是刀具的齿顶线超过啮合极限点。（对）6、斜齿轮的端面模数是标准值。（错）7、铰链四杆机构死点位置传动角为0。（对）8、低副限制1个自由度，高副限制2个自由度。（错）9、构件是运动的单元体，零件是制造的单元体。（对）10、设计凸轮机构时，基圆半径越大，压力角也越大。（错）四、计算机构的自由度（本大题共3小题，每小题5分，共15分）（a）(b)（c）五、计算题（本大题共3小题，每小题10分，共30分）1、已知一对外啮合标准直齿圆柱齿轮传动的标准中心距，传动比,小齿轮齿数。试确定这对齿轮的模数和大齿轮的齿数，分度圆直径、齿顶圆直径、齿根圆直径。2、如图5-1所示轮系，已知Z1=18、Z2=20、Z2'=25、Z3=25、Z3'=2（右），当a轴旋转100圈时，b轴转4.5圈，求Z4。图5-1图5-23、如图5-2轮系所示。已知轮系中各齿轮的齿数分别为Z1=20、Z2=18、Z3=56。求传动比i1H。i1H=六、作图题（本题10分）已知连杆的长度BC以及它所处的三个位置B1C1、B2C2、B3C3，要求设计该铰链四杆机构。
