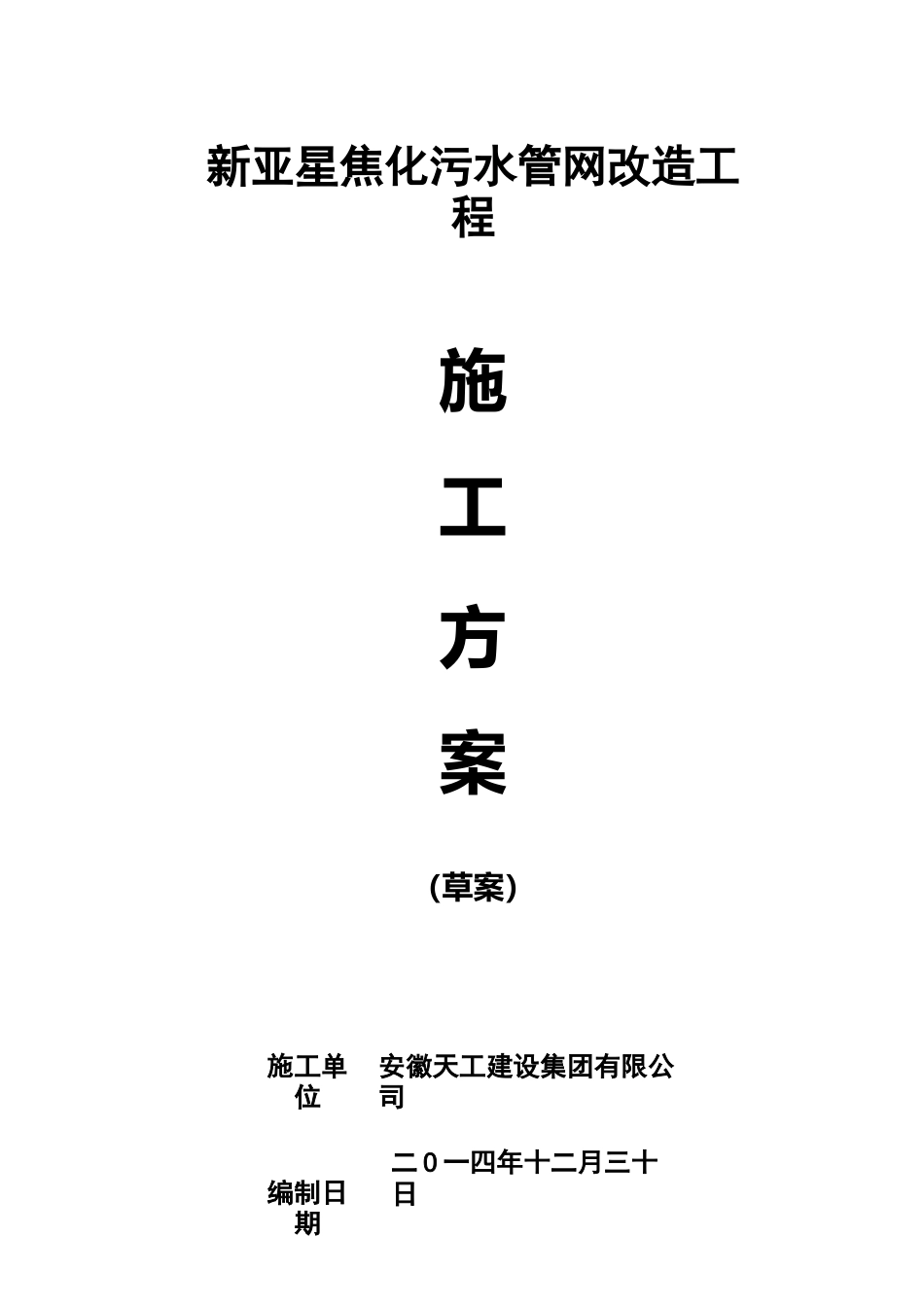

新亚星焦化污水管网改造工程施工方案（草案）施工单位编制日期安徽天工建设集团有限公司二 0 一四年十二月三十日IllI*il册=球肺s*S6HHW貝is內潮郦書雷二，一、编制依据1、施工图纸。2、设计施工说明及图例。3、《给排水管道工程施工及验收规范》GB50268-20084、CJJ143-2010 埋地塑料排水管道工程技术规范5、GJBT—778 埋地塑料排水管道施工图6、《建筑地基基础工程施工质量验收规范》GB502027、《给水排水构筑物工程施工及验收规范》GB50141二、工程概况整个管道线路约为 1857 米，工程拟采用 HDPE 双壁波纹管或 PE 直壁管施工，双壁波纹管环刚度不低于 10KN/叶，，PE 直壁管承压等级为 0.8MPa,施工范围内所有管道更换，检查井重做目的用于解决厂区生产污水及生活污水排放不影响外排水质问题。生产污水管道全长约为 423 米检查井共 23 口粗苯、冷鼓区域污水管道由井 P1-6、井 P1-12汇总至 P1-9 后横穿 B2 路，经 P1-1 至硫铵事故水池及初期雨水池，提盐工段化粪池污水由 P1-9-7e 与放散塔冷凝液由 P1-9-7a，在 P1-9-7C 汇总后，经 P1-9-7 至事故水池。油库事故水池及初期雨水池来的污水，经井 P3-31 沿 B4 路至 P3-42 进入生化站其他废水井,管道全长约 260 米,检查井共 12 口。B3 路其他废水由井 P3-14-5 沿 B3 路至井 P3-15 后沿新亚星中路至生化站，全长约为 463 米检查井共 12 个同时 1#炉区域污水由井 HF-8 和 H1-52 汇总后接入 P1-14-6，管道全长80 米，2#炉区域污水由 HF-9 和 H1-49 汇总接入 P1-14-16，管道全长 90 米一并更换，检查井共计 9 口。主控楼区域污水管道由井 HF-12、HF-13 接至 P1-6 后横穿 B2 路，与中化楼区域污水管道汇总，接入井 P3-14 的管道，全长 260 米。三、现场组织机构管理名单工程项目经理：王秋梅工程项目负责人：吴福生工程技术负责人：沈伟工程施工工长：叶显祥工程材料员：王长林1、一般规定社管道敷设前，应编制专项施工方案。9.管道应敷设在原状土地基或开槽后处理回填密实的地基上。管顶覆土不宜小于0.7m，当管道穿越水泥道路及构筑物等障碍物时，应设置钢管制作的保护套管，并浇筑C25 混凝土。字管道施工的测量、开槽、沟槽支撑和管道施工等技术要求,应按现行国家标准《给水排水管道施工及验收规范》GB50268-2008 及有关规定执行。年所以材料进场前必须出示合格证及检验报告，并且经甲方验收合格后方可使用。2、沟槽开...
