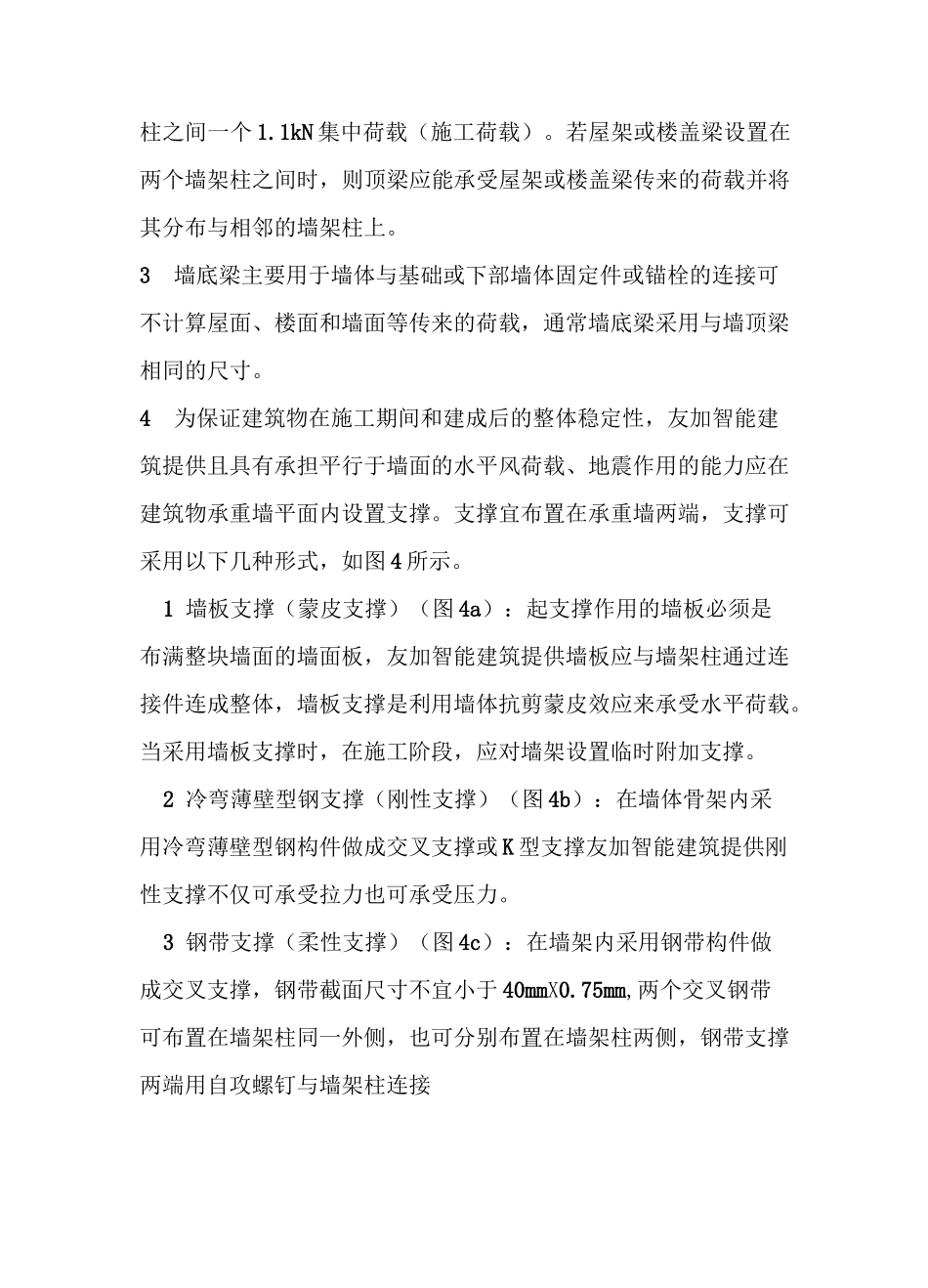

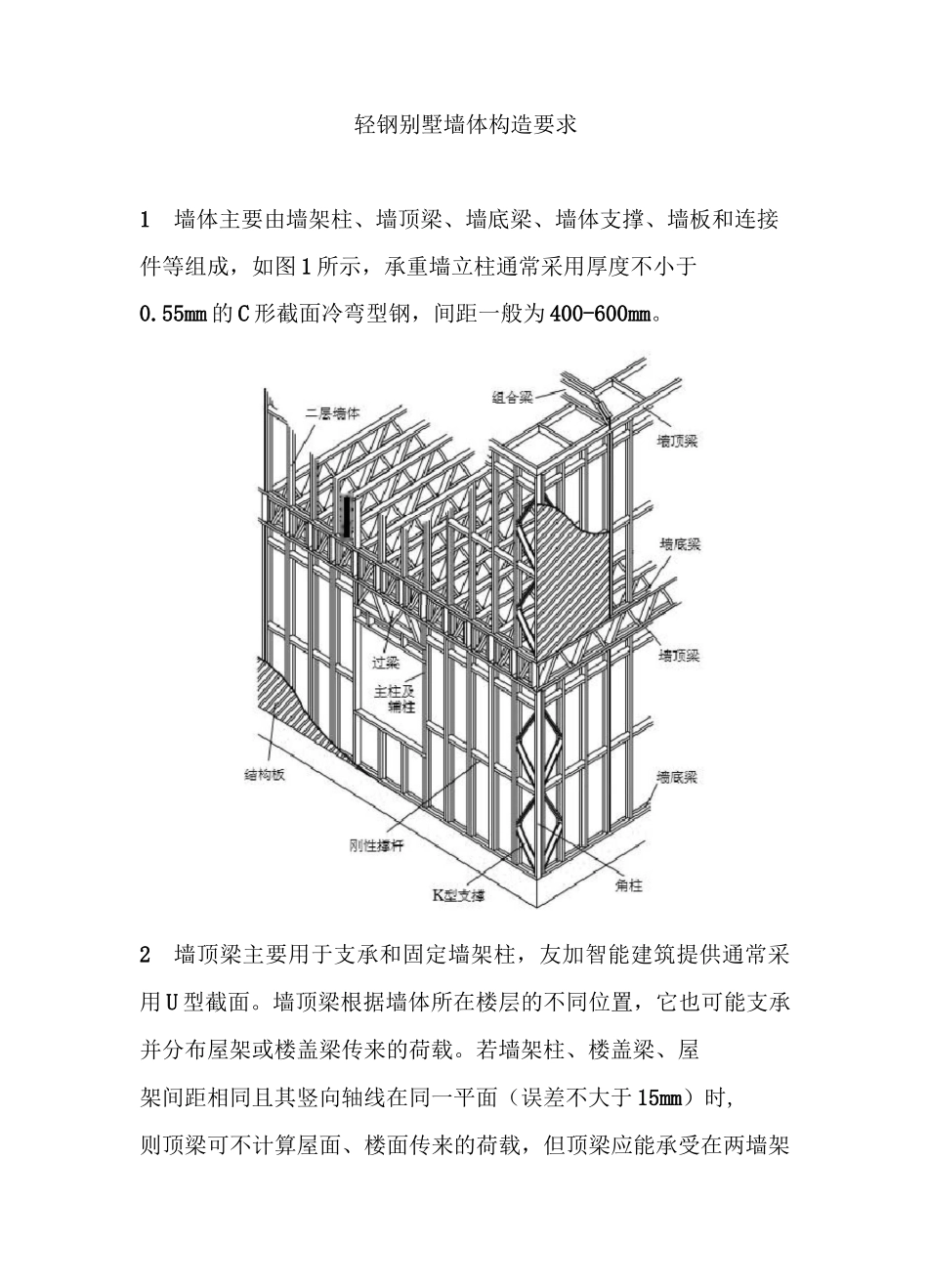

轻钢别墅墙体构造要求1墙体主要由墙架柱、墙顶梁、墙底梁、墙体支撑、墙板和连接件等组成,如图 1 所示,承重墙立柱通常采用厚度不小于0.55mm 的 C 形截面冷弯型钢,间距一般为 400-600mm。2墙顶梁主要用于支承和固定墙架柱,友加智能建筑提供通常采用 U 型截面。墙顶梁根据墙体所在楼层的不同位置,它也可能支承并分布屋架或楼盖梁传来的荷载。若墙架柱、楼盖梁、屋架间距相同且其竖向轴线在同一平面(误差不大于 15mm)时,则顶梁可不计算屋面、楼面传来的荷载,但顶梁应能承受在两墙架n柱之间一个 1.1kN 集中荷载(施工荷载)。若屋架或楼盖梁设置在两个墙架柱之间时,则顶梁应能承受屋架或楼盖梁传来的荷载并将其分布与相邻的墙架柱上。3墙底梁主要用于墙体与基础或下部墙体固定件或锚栓的连接可不计算屋面、楼面和墙面等传来的荷载,通常墙底梁采用与墙顶梁相同的尺寸。4为保证建筑物在施工期间和建成后的整体稳定性,友加智能建筑提供且具有承担平行于墙面的水平风荷载、地震作用的能力应在建筑物承重墙平面内设置支撑。支撑宜布置在承重墙两端,支撑可采用以下几种形式,如图 4 所示。1 墙板支撑(蒙皮支撑)(图 4a):起支撑作用的墙板必须是布满整块墙面的墙面板,友加智能建筑提供墙板应与墙架柱通过连接件连成整体,墙板支撑是利用墙体抗剪蒙皮效应来承受水平荷载。当采用墙板支撑时,在施工阶段,应对墙架设置临时附加支撑。2 冷弯薄壁型钢支撑(刚性支撑)(图 4b):在墙体骨架内采用冷弯薄壁型钢构件做成交叉支撑或 K 型支撑友加智能建筑提供刚性支撑不仅可承受拉力也可承受压力。3 钢带支撑(柔性支撑)(图 4c):在墙架内采用钢带构件做成交叉支撑,钢带截面尺寸不宜小于 40mmX0.75mm,两个交叉钢带可布置在墙架柱同一外侧,也可分别布置在墙架柱两侧,钢带支撑两端用自攻螺钉与墙架柱连接两肢分别用自攻螺钉与系杆和墙架柱腹板连接(图b刚性文逹稷圭\l 厂刚隹U 芳钢带支撑宜设置张紧装置,只承受拉力。5 为避免工厂组装的整块墙体在运输和安装期间出现菱形松动变形并确保墙架柱垂直度和准确就位,友加智能建筑提供宜在墙架柱中部沿墙体水平方设置水平系杆(又称刚性撑杆),水平系杆采用 U 型或 C 型截面构件,设置附加角钢连接件,并在角钢若墙体各构件分散运至工地拼装,并在装配墙体时设置临时支撑保证墙架柱垂直度和准确就位及墙架稳定性时,亦可不设置水平系杆。如果墙的一面或者两面没有墙板...
