可编程控制器综合课程设计报告书

可编程控制器综合课程设计报告书_第1页
1/11

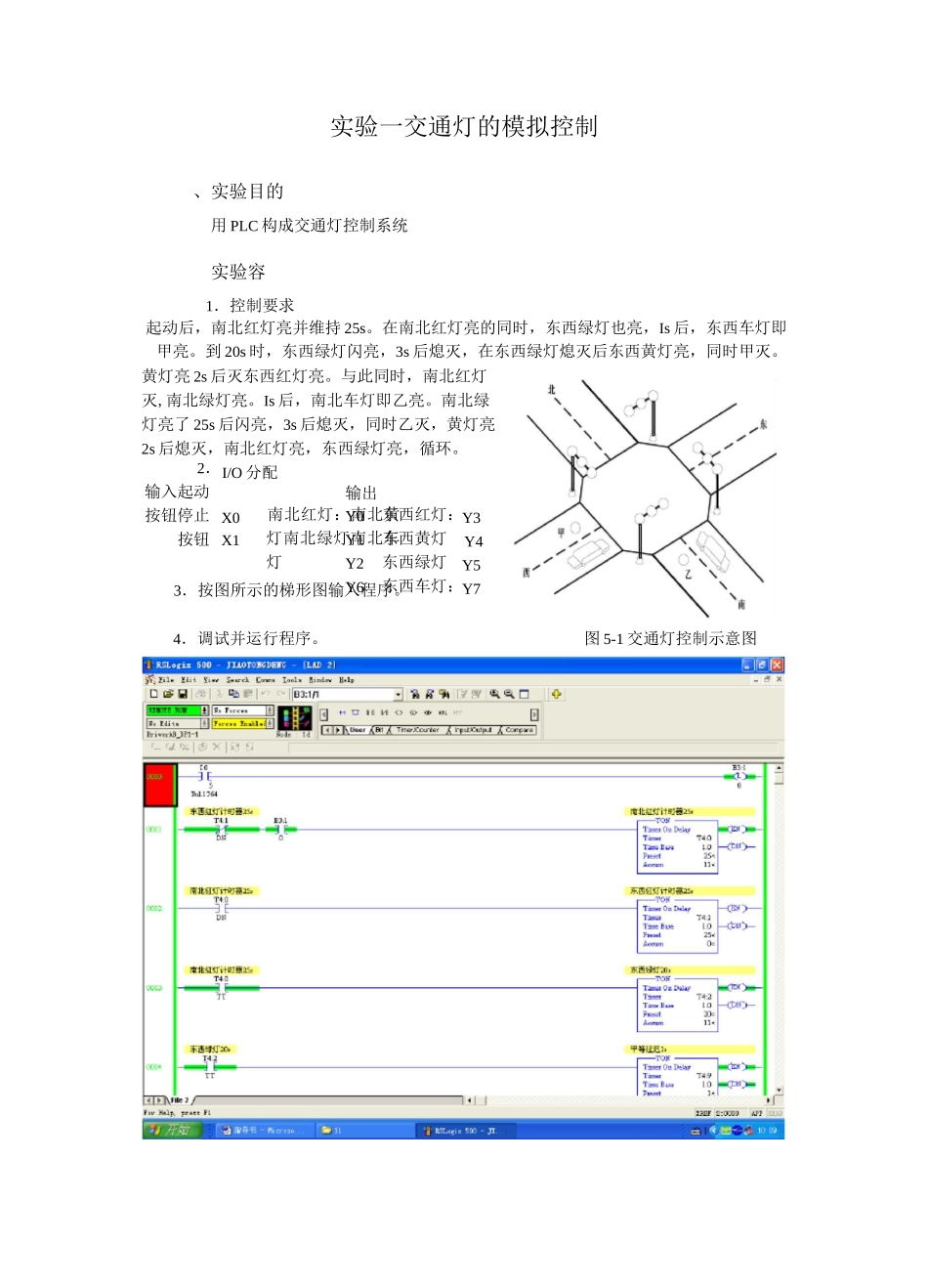

可编程控制器综合课程设计报告书_第2页
2/11
可编程控制器综合课程设计报告书_第3页
3/11
东南大学罗克韦尔实验中心实验报告课程名称:可编程控制器 PLC 应用:吴亮学号:16006428实验一交通灯的模拟控制、实验目的用 PLC 构成交通灯控制系统实验容1.控制要求起动后,南北红灯亮并维持 25s。在南北红灯亮的同时,东西绿灯也亮,Is 后,东西车灯即甲亮。到 20s 时,东西绿灯闪亮,3s 后熄灭,在东西绿灯熄灭后东西黄灯亮,同时甲灭。黄灯亮 2s 后灭东西红灯亮。与此同时,南北红灯灭,南北绿灯亮。Is 后,南北车灯即乙亮。南北绿灯亮了 25s 后闪亮,3s 后熄灭,同时乙灭,黄灯亮2s 后熄灭,南北红灯亮,东西绿灯亮,循环。I/O 分配2.输入起动按钮停止按钮图 5-1 交通灯控制示意图输出Y0Y1Y2Y6南北红灯:南北黄灯南北绿灯南北车灯3.按图所示的梯形图输入程序。X0X1东西红灯:东西黄灯东西绿灯东西车灯:Y3Y4Y5Y74.调试并运行程序。In巴二因静魏f1云噸湮n口1一>[MMP 1iH丁nn3叵□L= - 仃XTn'l 0,c2 X# IRICU1E 严 caf l-BI 自输入输出起动按钮:X0U1:Y0U2:Y3停止按钮:X1V1:Y1V2:Y4W1:Y2W2Y实验现象:起动后,南北红灯亮并维持 25s。在南北红灯亮的同时,东西绿灯也亮,Is后,东西车灯即甲亮。到 20s 时,东西绿灯闪亮,3s 后熄灭,在东西绿灯熄灭后东西黄灯亮,同时甲灭。黄灯亮 2s 后灭东西红灯亮。与此同时,南北红灯灭,南北绿灯亮。1s 后,南北车灯即乙亮。南北绿灯亮了 25s 后闪亮,3s 后熄灭,同时乙灭,黄灯亮 2s 后熄灭,南北红灯亮,东西绿灯亮,循环。实验二 Y/△换接启动的模拟控制一、实验目的用 PLC 构成 Y/△换接启动控制系统二、实验容1•控制要求按下启动按钮 SB1,电动机运行,U1,VI,W1 亮,表示是 Y 型启动,2s 后,U1,V1,W1 灭,,U2,V2,W2亮表示△型启动。按下停止按扭 SB2,电动机停止运行。2.I/O 分配3.按图所示的梯形图输入程4.调试并运行程序。图 14-1Y/△换接启动控制示意图1菩科S'FM鼻B2_wx.黔锐f'sQg於虑口MPHd叵y丁Hn||3叵□匸plffl.ABHXT n'l0,c2 X齐七斤厲|£|已xcafl-e-l自osu一毬密ssfIT1ITM-BVHBIT*PT-BXEJFL並JELD-plh81:CUAYITM.rlNAAEHtl-!rU£fM^soo”「T.-3DH?RRLN-H・1"3口叫1]一厚匸團・-_>lln山附説世足闪於刈口-VM首陀2.I/O 分配输入输出起动按钮:X0U1:Y0U2:Y3停止按钮:X1V1:Y1V2:Y4W1:Y2W2Y程序说明:输入先锁住,然后解锁即灯亮后按一次启动键灯光就能够旋转,而不用常按住。然后引入一个计数器,用计数器的输出 ...
