管线定向钻穿越施工方案

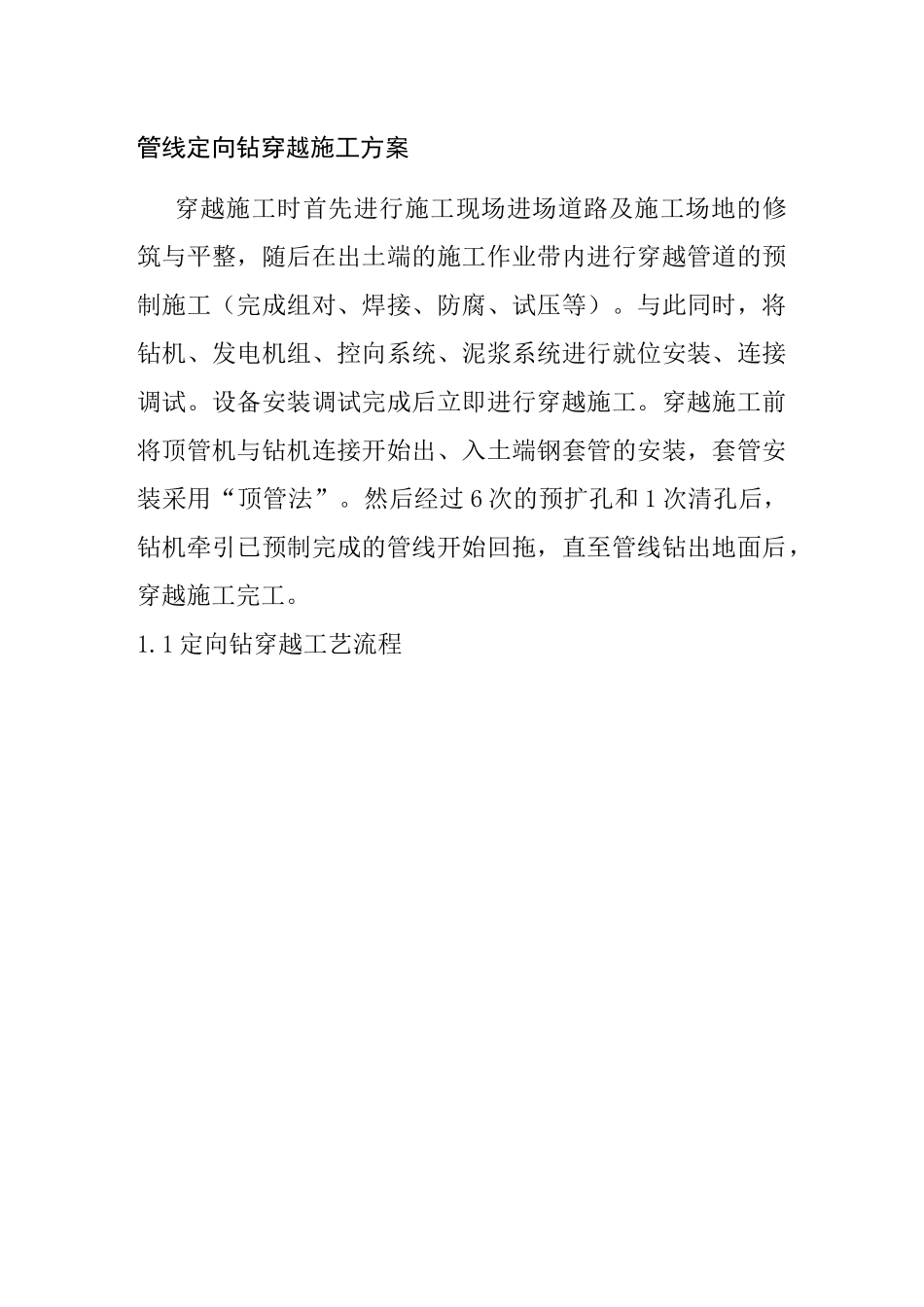

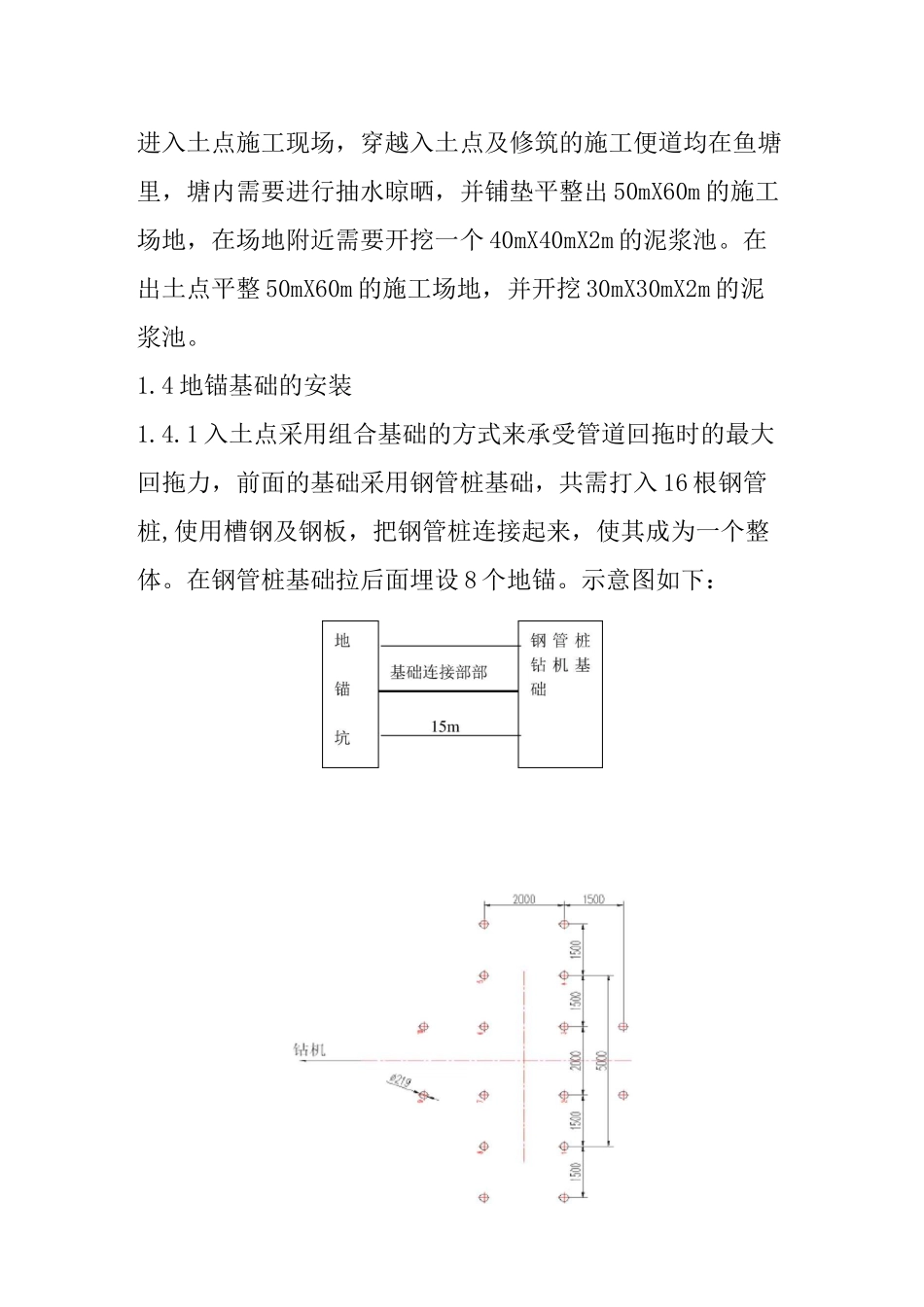

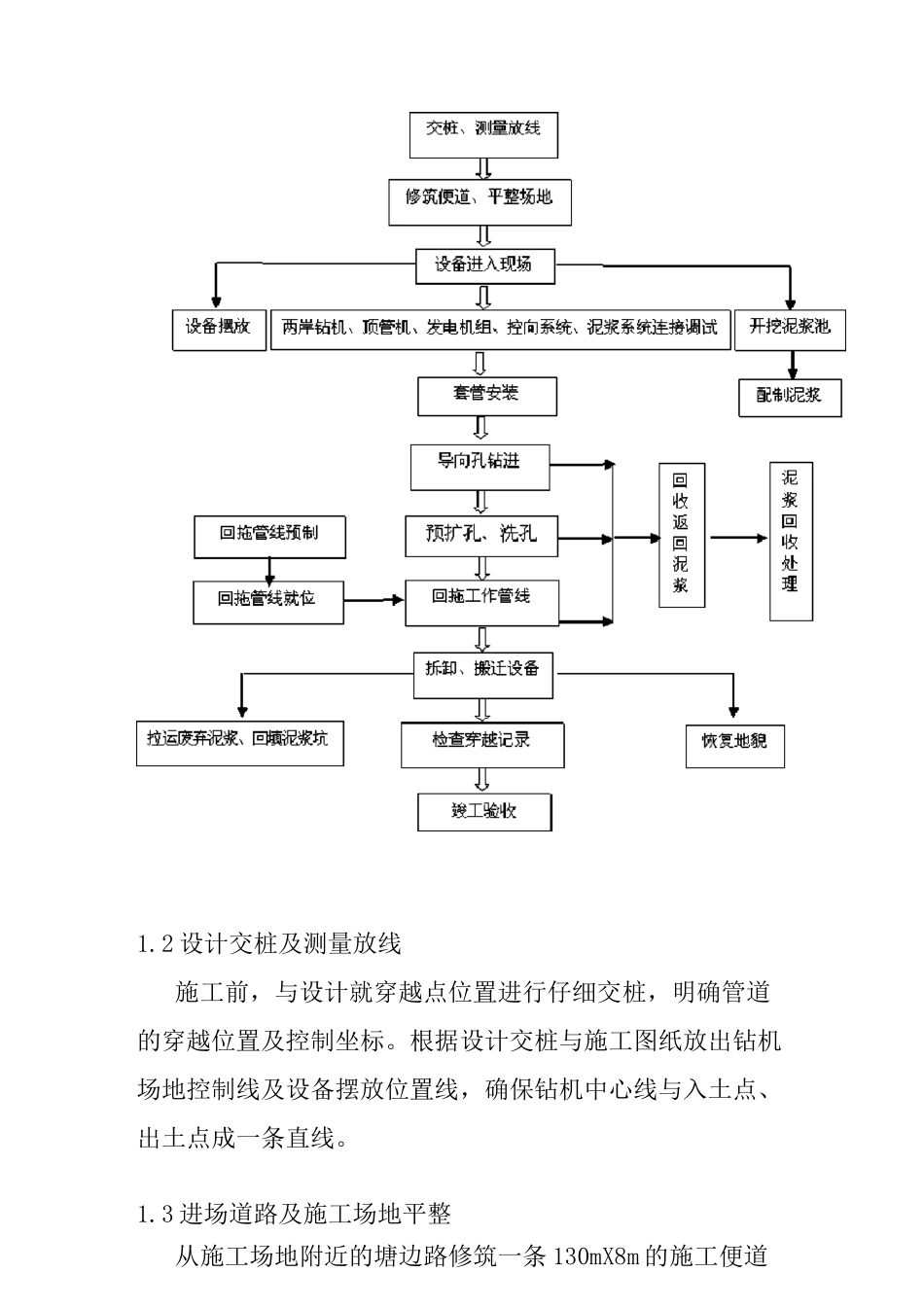

管线定向钻穿越施工方案穿越施工时首先进行施工现场进场道路及施工场地的修筑与平整，随后在出土端的施工作业带内进行穿越管道的预制施工（完成组对、焊接、防腐、试压等）。与此同时，将钻机、发电机组、控向系统、泥浆系统进行就位安装、连接调试。设备安装调试完成后立即进行穿越施工。穿越施工前将顶管机与钻机连接开始出、入土端钢套管的安装，套管安装采用“顶管法”。然后经过 6 次的预扩孔和 1 次清孔后，钻机牵引已预制完成的管线开始回拖，直至管线钻出地面后，穿越施工完工。1.1 定向钻穿越工艺流程1.2 设计交桩及测量放线施工前，与设计就穿越点位置进行仔细交桩，明确管道的穿越位置及控制坐标。根据设计交桩与施工图纸放出钻机场地控制线及设备摆放位置线，确保钻机中心线与入土点、出土点成一条直线。1.3 进场道路及施工场地平整从施工场地附近的塘边路修筑一条 130mX8m 的施工便道进入土点施工现场，穿越入土点及修筑的施工便道均在鱼塘里，塘内需要进行抽水晾晒，并铺垫平整出 50mX60m 的施工场地，在场地附近需要开挖一个 40mX40mX2m 的泥浆池。在出土点平整 50mX60m 的施工场地，并开挖 30mX30mX2m 的泥浆池。1.4 地锚基础的安装1.4.1 入土点采用组合基础的方式来承受管道回拖时的最大回拖力，前面的基础采用钢管桩基础，共需打入 16 根钢管桩,使用槽钢及钢板，把钢管桩连接起来，使其成为一个整体。在钢管桩基础拉后面埋设 8 个地锚。示意图如下：1.4.2 出土点采用组合基础的方式来锚固钻机，基础采用沉箱做基础，沿沉箱周围共需打入 4 根钢管桩，并把钢管桩和沉箱焊接连接起来，使其成为一个整体。在沉箱基础拉前、后面各埋设 2 个地锚。1.5 钻机选取及配套设备就位1.5.1 施工过程中先将钻机就位在穿越中心线位置上，钻机就位完成后，进行系统连接、试运转，保证设备正常工作。1.5.2 根据规范要求，钻机吨位选取应符合以下公式：F=nLf[-(D-8)8X7.85]+knDL拉式中：F—计算的拉力，t拉L—穿越管段的长度，mf—摩擦系数，0.1-0・3D—管子的直径，m§—管子的壁厚，mk—粘滞系数，0.01—0.03式中：L=**************m、f 取最大值 0.2，D=0.813,5=0.0159，k 取最大值 0.02。经计算得 F=*******246.4 吨，按规范要求，钻机宜拉选取 F 的 1.5-3 倍，因此**—9800 型钻机（回拖力=980T）拉满足规范要求。1.6 测量控向参数按操作规程标定控向参数，为保证数据准确，在穿越轴线的不同位置测...
