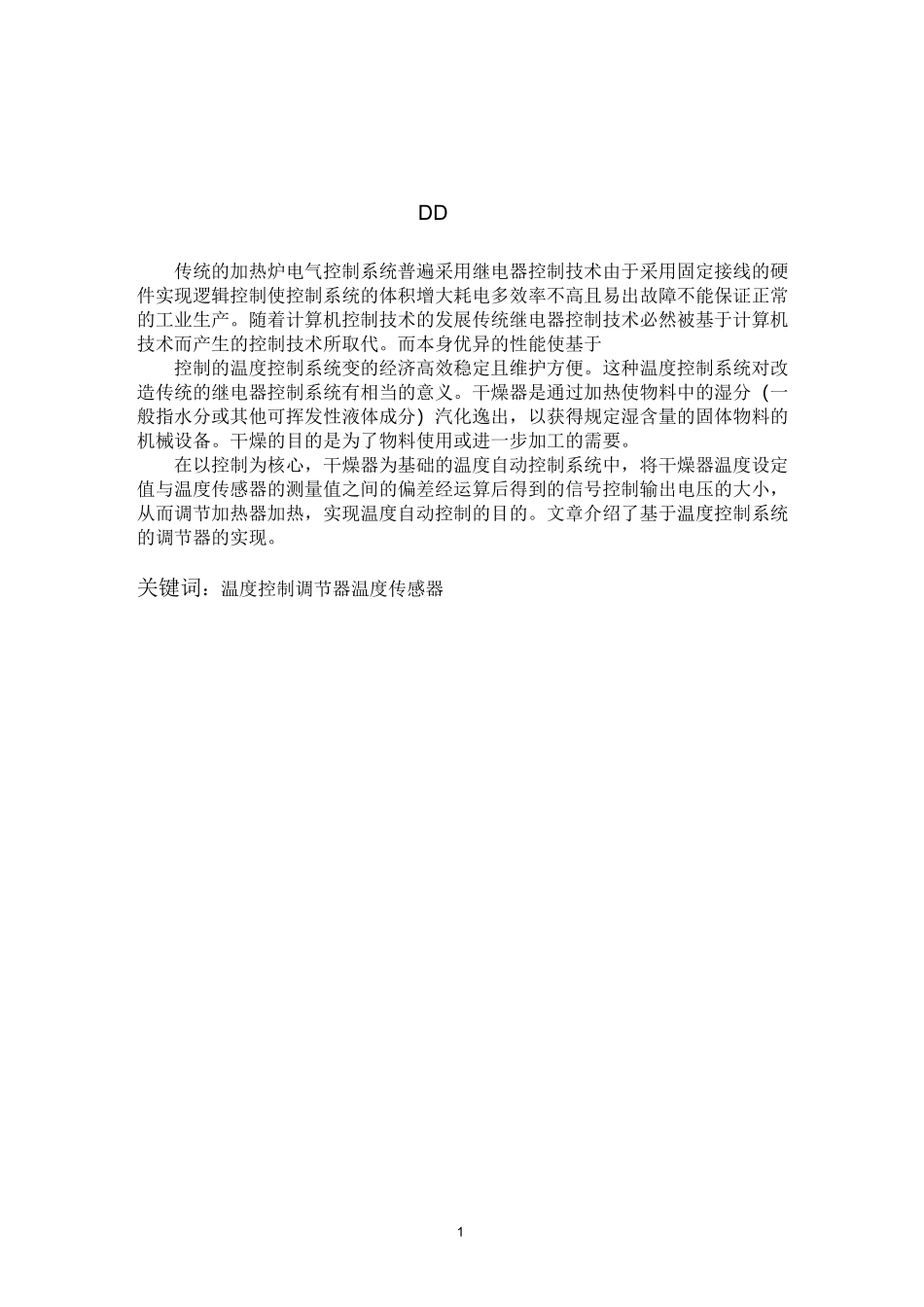

1DD传统的加热炉电气控制系统普遍采用继电器控制技术由于采用固定接线的硬件实现逻辑控制使控制系统的体积增大耗电多效率不高且易出故障不能保证正常的工业生产。随着计算机控制技术的发展传统继电器控制技术必然被基于计算机技术而产生的控制技术所取代。而本身优异的性能使基于控制的温度控制系统变的经济高效稳定且维护方便。这种温度控制系统对改造传统的继电器控制系统有相当的意义。干燥器是通过加热使物料中的湿分(一般指水分或其他可挥发性液体成分)汽化逸出,以获得规定湿含量的固体物料的机械设备。干燥的目的是为了物料使用或进一步加工的需要。在以控制为核心,干燥器为基础的温度自动控制系统中,将干燥器温度设定值与温度传感器的测量值之间的偏差经运算后得到的信号控制输出电压的大小,从而调节加热器加热,实现温度自动控制的目的。文章介绍了基于温度控制系统的调节器的实现。关键词:温度控制调节器温度传感器2目录第章绪论第章课程设计的方案概述系统设计思路系统参数选择控制方案设计第章硬件设计选型温度传感器模拟算法简介第章软件设计控制程序的组成控制程序设计第章系统测试与分析实验数据与分析第章课程设计总结参考文献3aiaaa1.1 课题背景随着现代工业的逐步发展,在工业生产中,温度、压力、流量和液位是四种最常见的过程变量。其中,温度是一个非常重要的过程变量。例如:在冶金工业、化工工业、电力工业、机械加工和食品加工等许多领域,都需要对各种加热炉、热处理炉、反应炉和锅炉的温度进行控制[i]。这方面的应用大多是基于单片机进行 PID 控制,然而单片机控制的 DDC 系统软硬件设计较为复杂,特别是涉及到逻辑控制方面更不是其长处,然而 PLC 在这方面却是公认的最佳选择。随着 PLC 功能的扩充在许多 PLC 控制器中都扩充了 PID 控制功能,因此在逻辑控制与 PID控制混合的应用场所中采用 PLC 控制是较为合理的,通过采用 PLC 来对它们进行控制不仅具有控制方便、简单和灵活性大的优点,而且可以大幅度提高被测温度的技术指标,从而能够大大提高产品的质量和数量。因此,PLC 对温度的控制问题是一个工业生产中经常会遇到的控制问题。这也正是本课题所重点研究的内容。i.2 研究的主要内容本课题的研究内容主要有:温度的检测;采用 PLC 进行恒温控制;PID 算法在 PLC 中如何实现;PID 参数对系统控制性能的影响;4D2DDDDDDDD2.1DD本次设计是对生产奶粉的干燥器温度控制系统的设计,通...
