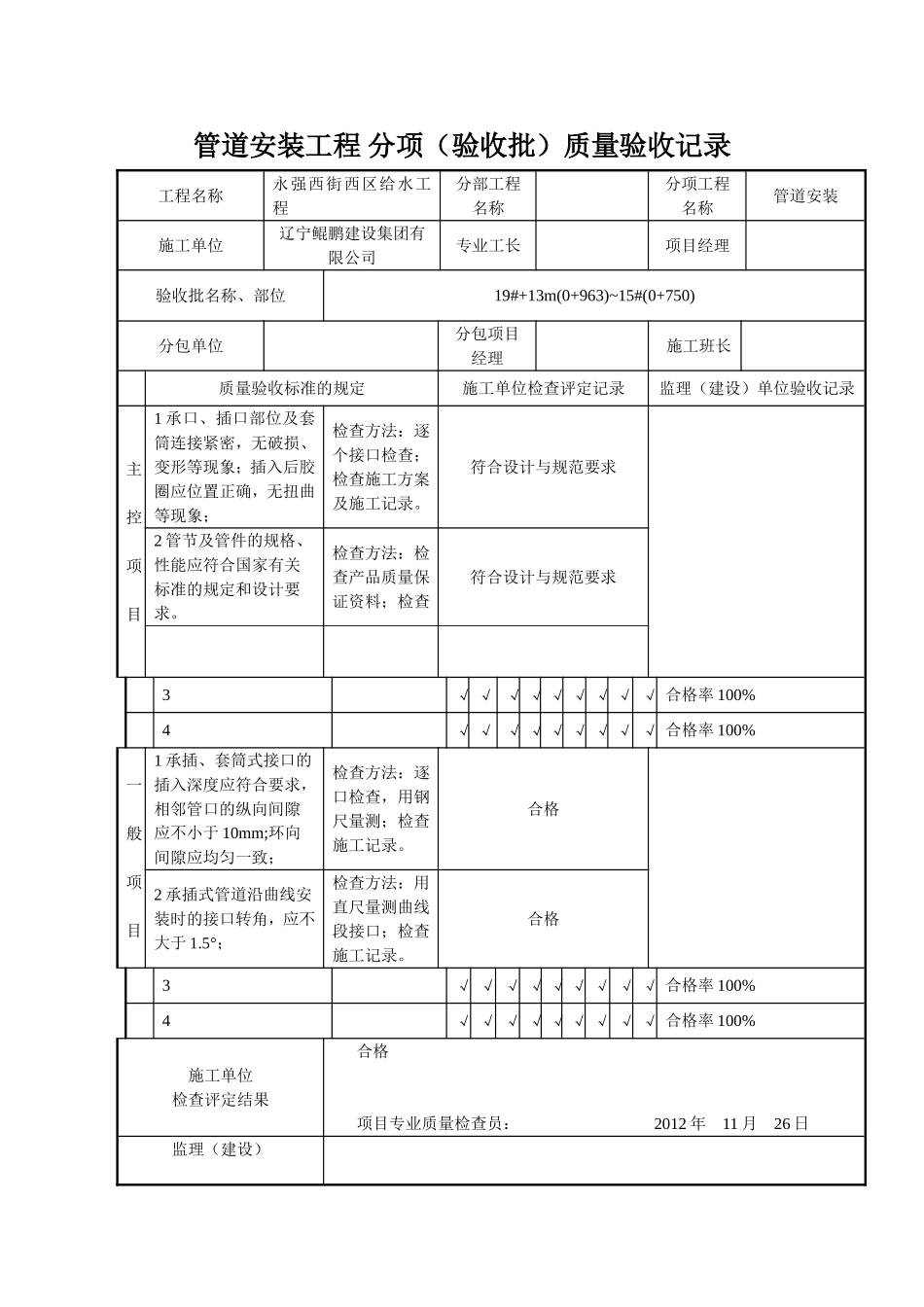

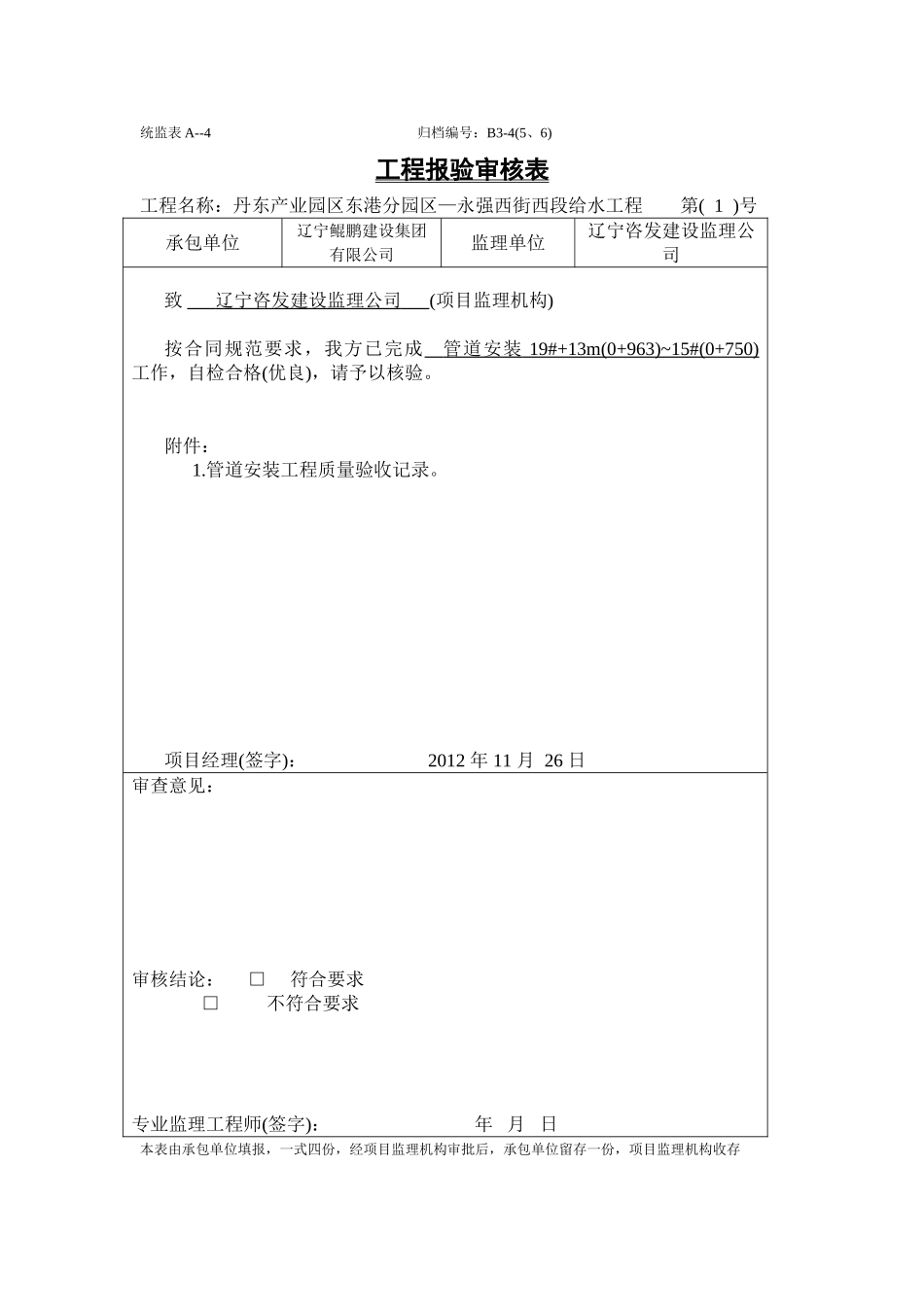

统监表A--4归档编号：B3-4(5、6)工程报验审核表工程名称：丹东产业园区东港分园区—永强西街西段给水工程第(1)号承包单位辽宁鲲鹏建设集团有限公司监理单位辽宁咨发建设监理公司致辽宁咨发建设监理公司(项目监理机构)按合同规范要求，我方已完成管道安装19#+13m(0+963)~15#(0+750)工作，自检合格(优良)，请予以核验。附件：1.管道安装工程质量验收记录。项目经理(签字)：2012年11月26日审查意见：审核结论：□符合要求□不符合要求专业监理工程师(签字)：年月日本表由承包单位填报，一式四份，经项目监理机构审批后，承包单位留存一份，项目监理机构收存管道安装工程分项（验收批）质量验收记录工程名称永强西街西区给水工程分部工程名称分项工程名称管道安装施工单位辽宁鲲鹏建设集团有限公司专业工长项目经理验收批名称、部位19#+13m(0+963)~15#(0+750)分包单位分包项目经理施工班长质量验收标准的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1承口、插口部位及套筒连接紧密，无破损、变形等现象；插入后胶圈应位置正确，无扭曲等现象；检查方法：逐个接口检查；检查施工方案及施工记录。符合设计与规范要求2管节及管件的规格、性能应符合国家有关标准的规定和设计要求。检查方法：检查产品质量保证资料；检查符合设计与规范要求3√√√√√√√√√合格率100%4√√√√√√√√√合格率100%一般项目1承插、套筒式接口的插入深度应符合要求，相邻管口的纵向间隙应不小于10mm;环向间隙应均匀一致；检查方法：逐口检查，用钢尺量测；检查施工记录。合格2承插式管道沿曲线安装时的接口转角，应不大于1.5°；检查方法：用直尺量测曲线段接口；检查施工记录。合格3√√√√√√√√√合格率100%4√√√√√√√√√合格率100%施工单位检查评定结果合格项目专业质量检查员：2012年11月26日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）2012年月日归档编号C3-2-1管道隐蔽工程检查验收记录工程名称永强西街西段给水工程检查日期2012.11.26填表日期2013.11.27建设单位东港经济开发区管理委员会施工单位辽宁鲲鹏建设集团有限公司监理单位辽宁咨发建设监理公司分项工程管道安装隐蔽部位19＃～15直埋直埋设计图纸管道材种UPVC管道规格、数量De500主要操作人隐蔽检查情况位置标记19#～15＃标高、坡度、坡向管底标高4.42，坡度3.5基座、支架管材、阀件材质、接口方式、接头材质UPVC管，胶圈接口防腐措施保温方式管洞处理压力、灌水试验结果合格安全距离冲洗、吹扫、清洗合格说明或草图管道在永强西街北侧，沿永强西街直埋安装。管道安装完毕后，达到设计要求。施工单位检查评定结果：合格专业技术负责人：专业质量检查员：年月日监理(建设)单位验收结论：专业监理工程师：年月日室外给水管道安装分项工程质量检验评定表工程名称：永强西街给水工程部位：19＃~15施工单位：辽宁鲲鹏建设集团有限公司保证项目项目质量情况1管网水压试验水压试验达到0.6MPa，满足要求。2管道禁设在冻(松)土上管道未设在冻(松)土上。3管网使用前必做吹洗管网使用前全部吹洗。检验项目项目质量情况等级123456789101管道坡度oooooooooo优良2管道承插接口oooooooooo优良3管道支架及管道的安装oooooooooo优良4阀门安装oooooooooo优良5埋地管防腐6管道和金属支架涂漆实测项目项目允许偏差(mm)实测偏差值(mm)123456789101座标UPVC管埋地、敷设5009119121375898铸铁管埋地、敷设50.20钢筋砼管埋地、敷设50.202标高UPVC管埋地、敷设±30+5-2-8+4+8+7-5-5+4+6铸铁管埋地、敷设±30,±20钢筋砼管埋地、敷设±30,±203纵横向弯曲UPVC管每1米154586459342铸铁管每1米，全长(25m以上)1.5，≯40钢筋砼管每1米，全长(25m以上)2，≯50检查结果保证项目三项检验项目检查1项，其中优良1项，优良率100%实测项目检查10点，其中优良10点，优良率100%复查结果：达到优良工程标准复查人：月日评定等级优良工程负责人：核定意见实测达到优良工程标准专职质量检查员：工长：班组长：统监表A--4归档编号：B3-4(5、6)工程报验审核表工程名称：丹东产业园区东港分园区—永强西街西段给水工程第(2)号承包单...
