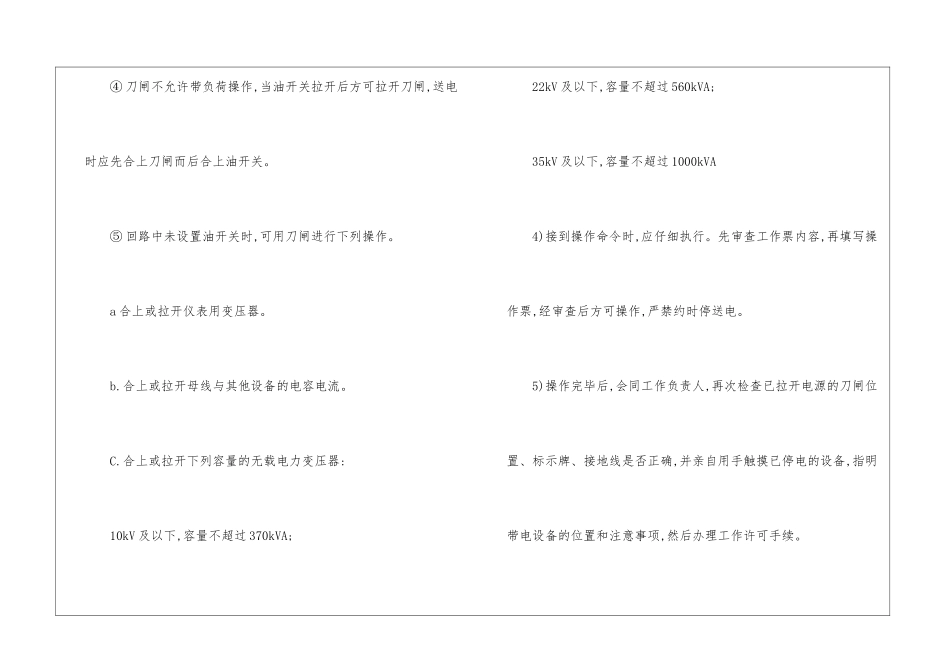

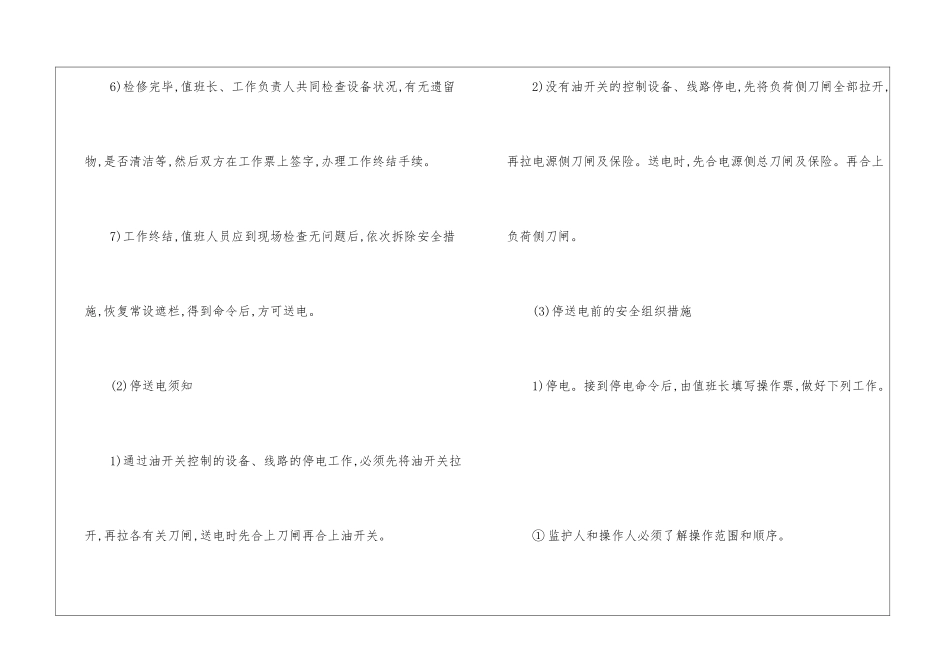

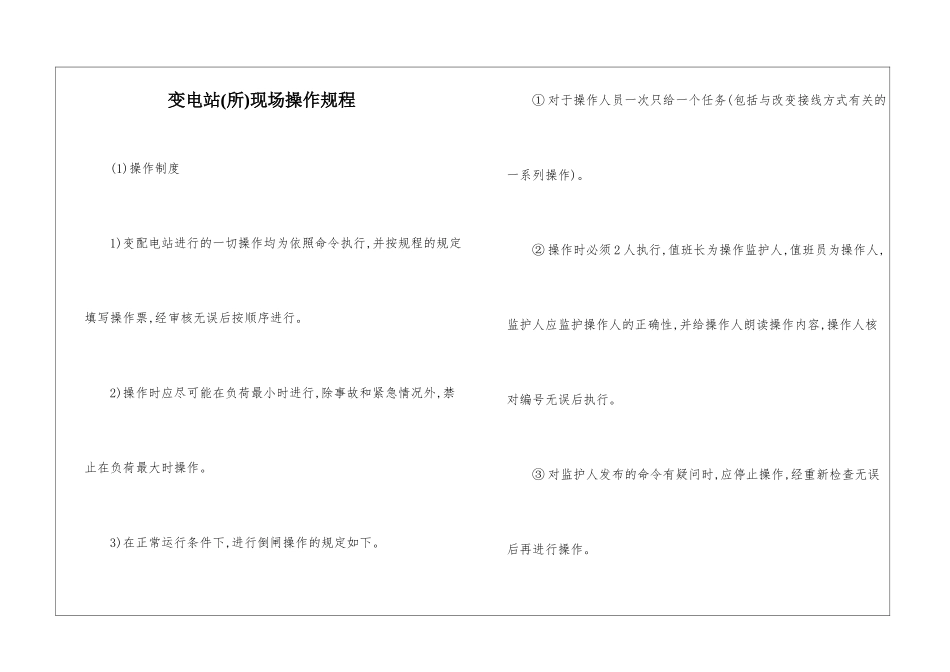

变电站(所)现场操作规程 (1)操作制度 1)变配电站进行的一切操作均为依照命令执行,并按规程的规定填写操作票,经审核无误后按顺序进行。 2)操作时应尽可能在负荷最小时进行,除事故和紧急情况外,禁止在负荷最大时操作。 3)在正常运行条件下,进行倒闸操作的规定如下。 ① 对于操作人员一次只给一个任务(包括与改变接线方式有关的一系列操作)。 ② 操作时必须 2 人执行,值班长为操作监护人,值班员为操作人,监护人应监护操作人的正确性,并给操作人朗读操作内容,操作人核对编号无误后执行。 ③ 对监护人发布的命令有疑问时,应停止操作,经重新检查无误后再进行操作。 ④ 刀闸不允许带负荷操作,当油开关拉开后方可拉开刀闸,送电时应先合上刀闸而后合上油开关。 ⑤ 回路中未设置油开关时,可用刀闸进行下列操作。 a 合上或拉开仪表用变压器。 b.合上或拉开母线与其他设备的电容电流。 C.合上或拉开下列容量的无载电力变压器: 10kV 及以下,容量不超过 370kVA; 22kV 及以下,容量不超过 560kVA; 35kV 及以下,容量不超过 1000kVA 4)接到操作命令时,应仔细执行。先审查工作票内容,再填写操作票,经审查后方可操作,严禁约时停送电。 5)操作完毕后,会同工作负责人,再次检查已拉开电源的刀闸位置、标示牌、接地线是否正确,并亲自用手触摸已停电的设备,指明带电设备的位置和注意事项,然后办理工作许可手续。 6)检修完毕,值班长、工作负责人共同检查设备状况,有无遗留物,是否清洁等,然后双方在工作票上签字,办理工作终结手续。 7)工作终结,值班人员应到现场检查无问题后,依次拆除安全措施,恢复常设遮栏,得到命令后,方可送电。 (2)停送电须知 1)通过油开关控制的设备、线路的停电工作,必须先将油开关拉开,再拉各有关刀闸,送电时先合上刀闸再合上油开关。 2)没有油开关的控制设备、线路停电,先将负荷侧刀闸全部拉开,再拉电源侧刀闸及保险。送电时,先合电源侧总刀闸及保险。再合上负荷侧刀闸。 (3)停送电前的安全组织措施 1)停电。接到停电命令后,由值班长填写操作票,做好下列工作。 ① 监护人和操作人必须了解操作范围和顺序。 ② 拉闸杆、验电器、接地线、扳手、遮栏、绝缘手套、绝缘鞋、关闭钥匙等齐全并详细检查。 ③ 正确执行操作票所列各项内容,并做好必要的记录。 2)送电。 ① 送电前必须详细检查开关、刀闸是否在断开的位置。 ② 接到工作票,值班长填写操作票,核对无误后执行操作。 ③ 检查交直流保险器及操作电...
