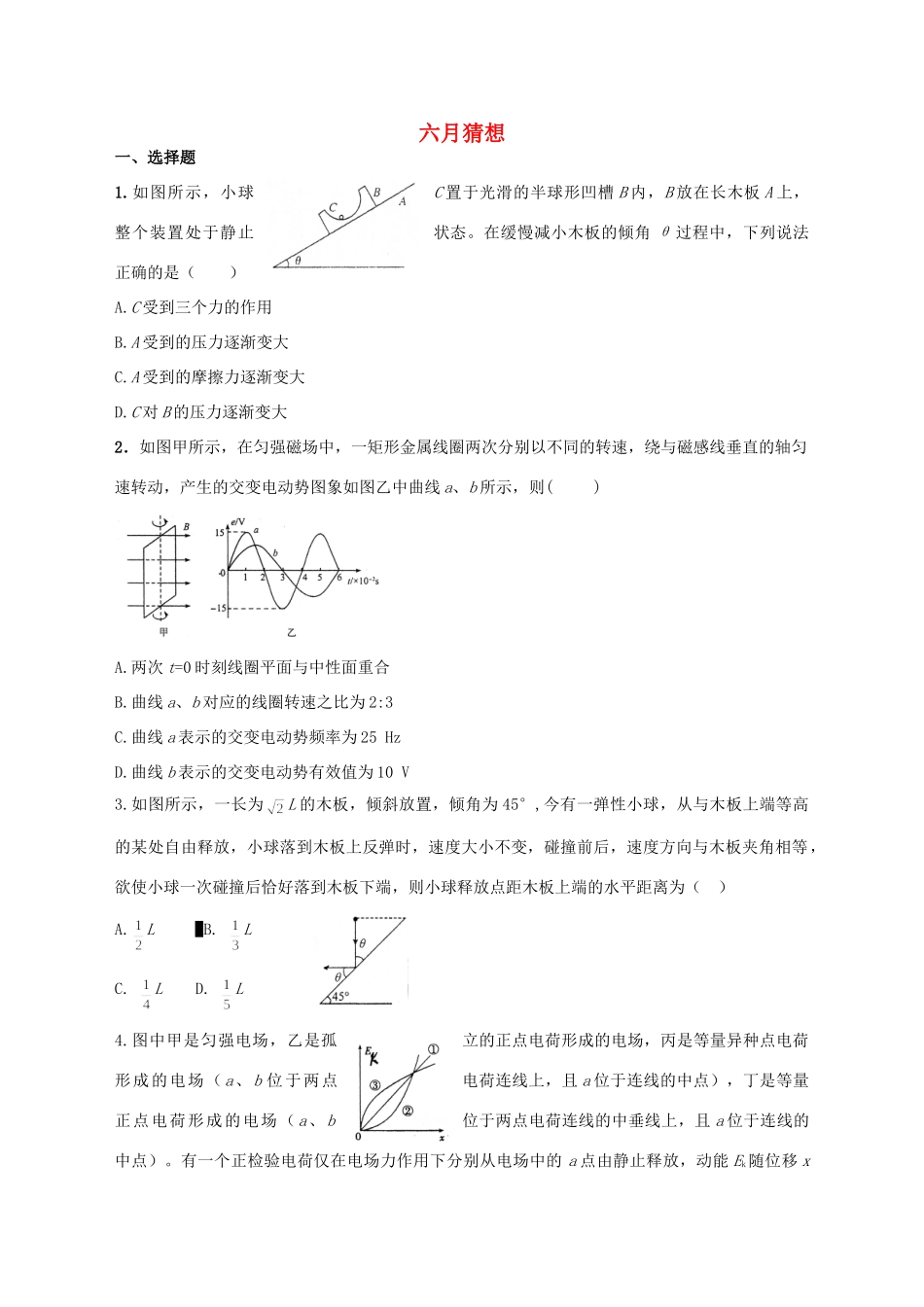

六月猜想一、选择题1.如图所示，小球C置于光滑的半球形凹槽B内，B放在长木板A上，整个装置处于静止状态。在缓慢减小木板的倾角θ过程中，下列说法正确的是（）A.C受到三个力的作用B.A受到的压力逐渐变大C.A受到的摩擦力逐渐变大D.C对B的压力逐渐变大2．如图甲所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速，绕与磁感线垂直的轴匀速转动，产生的交变电动势图象如图乙中曲线a、b所示，则()A.两次t=0时刻线圈平面与中性面重合B.曲线a、b对应的线圈转速之比为2:3C.曲线a表示的交变电动势频率为25HzD.曲线b表示的交变电动势有效值为10V3.如图所示，一长为L的木板，倾斜放置，倾角为45°,今有一弹性小球，从与木板上端等高的某处自由释放，小球落到木板上反弹时，速度大小不变，碰撞前后，速度方向与木板夹角相等，欲使小球一次碰撞后恰好落到木板下端，则小球释放点距木板上端的水平距离为（）A.LB.LC.LD.L4.图中甲是匀强电场，乙是孤立的正点电荷形成的电场，丙是等量异种点电荷形成的电场（a、b位于两点电荷连线上，且a位于连线的中点），丁是等量正点电荷形成的电场（a、b位于两点电荷连线的中垂线上，且a位于连线的中点）。有一个正检验电荷仅在电场力作用下分别从电场中的a点由静止释放，动能Ek随位移x变化的关系图象如图中的①②③图线所示，其中图线①是直线。下列说法正确的是（）A.甲对应的图线是①B.乙对应的图线是②C.丙对应的图线是②D.丁对应的图线是③5.美国科学家通过射电望远镜观察到宇宙中存在一些离其他恒星较远的、由质量相等的三颗星组成的三星系统：三颗星位于同一直线上，两颗环绕星围绕中央星在同一半径为R的圆形轨道上运行。设每个星体的质量均为M，忽略其它星体对它们的引力作用，则（）A.环绕星运动的周期T=2πB.环绕星运动的周期为T=2πC.环绕星运动的线速度为D.环绕星运动的角速度为6．如图所示，一质量为m的滑块以初速度v0从固定的斜面底端A开始冲上斜面，到达某一高度后返回A，斜面与滑块之间有摩擦。下列各项分别表示它在斜面上运动的速度v、加速度a、重力势能Ep和机械能E随时间变化的图像，可能正确的是（）7.如图所示，两个宽度均为L的条形区域，存在着大小相等、方向相反且均垂直纸面的匀强磁场，以竖直虚线为分界线，其左侧有一个用金属丝制成的与纸面共面的直角三角形线框ABC，其底边BC长为2L，并处于水平。现使线框以速度v水平匀速穿过匀强磁场区，则此过程中，线框中的电流随时间变化的图象正确的是(设逆时针的电流方向为正方向，取时间t0＝作为计时单位)（）二、实验题8.图甲为阿特武德机的示意图（不含光电门）,它是早期测量重力加速度的器械，由英国数学家、物理学家阿特武德于1784年制成。他将质量均为M的重物用细绳连接后，放在光滑的轻质滑轮上，处于静止状态，再在一个重物上附加一质量为m的小重物，这时，由于小重物的重力而使系统做初速度为零的缓慢加速运动，测出其微小的加速度a，就可计算出重力加速度。（计算结果保留两位有效数字）（1）依据实验原理，重力加速度可表示为g=。（用m、M、a表示）(2)为测量物体下落的加速度，某同学在阿特武德机竖直杆上的Q点加装了光电门，用其测量左侧物体经过光电门时的挡光时间Δt。让物体从与杆上的另一点P同一高度处由静止下落，用h表示P、Q两点的高度差，用L表示左侧物体遮光部分的长度。①用游标为20分度的卡尺测量L，如图乙所示，则L=cm;②某次实验中用光电门测出Δt=1.85×10-2s,则物体通过光电门时的速率v=m/s;③多次改变光电门的位置Q，每次均令物体从P点由静止开始运动，测量出相应的h与Δt的值，并计算出物体经过光电门时的瞬时速度v，下表是记录的几组实验数据，请根据实验数据在图丙中作出v2－h的图象:v2/(m2·s-2)0.1600.2410.3200.4010.470h/cm10.115.020.025.030.0④由图象可求得物体下落的加速度a=m/s2;⑤若M=1.10kg,m=0.20kg,则可得当地重力加速度的值为g=m/s2。9.某个学习小组通过实验来研究用电器Z的导电规律。他们在实验中测得用电器Z两端的电压与通过Z的电流的数据如下表：U/V0.00.20.51.01.52.02.53.0I/A0.0000.0500.1000.1500.1800.1950.2050.215（1）请...
