欧姆龙SCU协议宏控制变频器技术

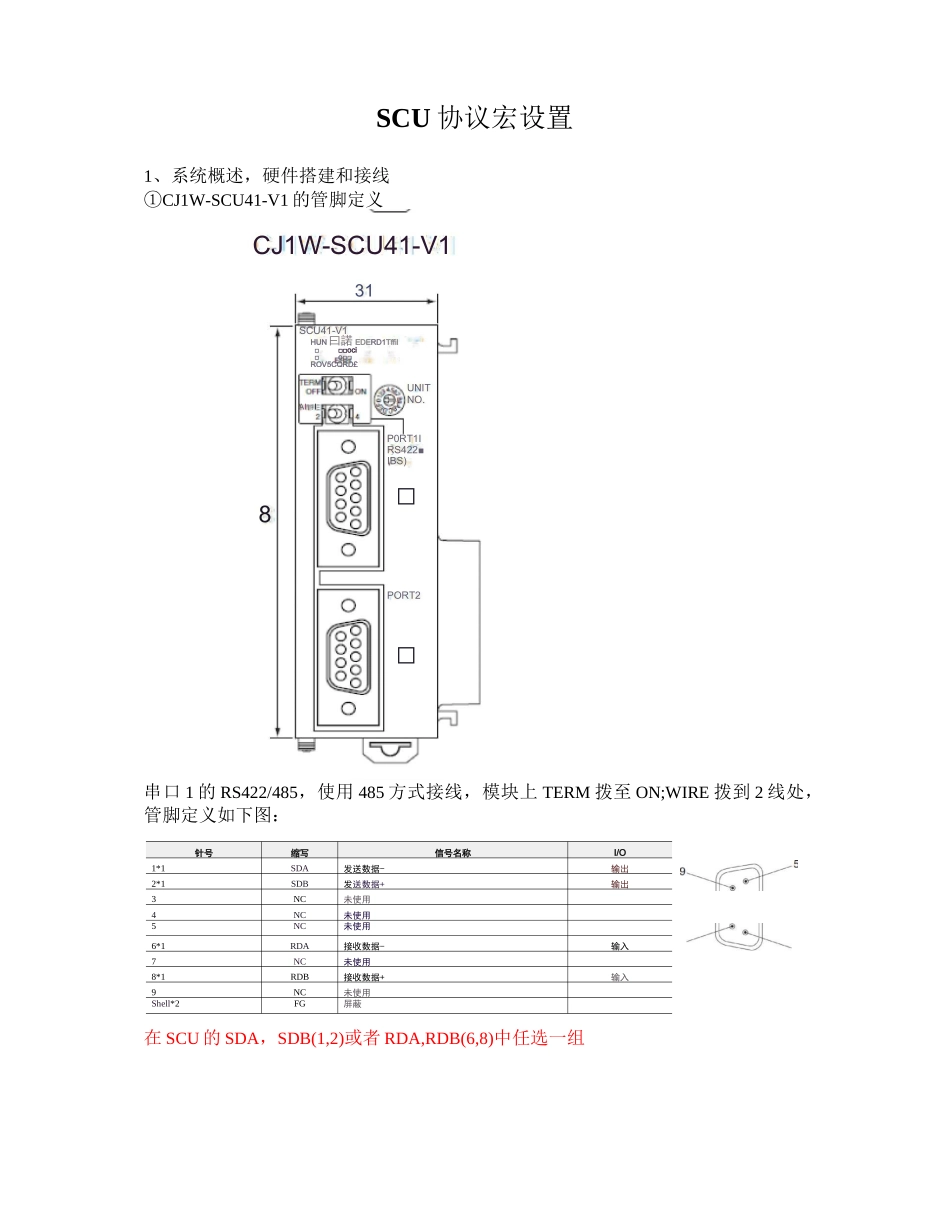

SCU 协议宏设置1、系统概述，硬件搭建和接线①CJ1W-SCU41-V1 的管脚定义串口 1 的 RS422/485，使用 485 方式接线，模块上 TERM 拨至 ON;WIRE 拨到 2 线处，管脚定义如下图：在 SCU 的 SDA，SDB(1,2)或者 RDA,RDB(6,8)中任选一组针号缩写信号名称I/O1*1SDA发送数据-输出2*1SDB发送数据+输出3NC未使用4NC未使用5NC未使用6*1RDA接收数据-输入7NC未使用8*1RDB接收数据+输入9NC未使用Shell*2FG屏蔽31AI 门I□8□UNITNO.CJ1W-SCU41-V1PORT2SCU41-V1HUN曰諾 EDERD1Tffil□□□oci□o□□ROV5CQRD£P0RT1IRS422■IBS)串口 2 的 RS232,管脚定义如下图:① 在线后创建 IO 表，右键 IO 表中的 SCU41 模块，选择继承设定启动，打开 CX-protocol 软件。② 在 10 表中对 SCU41 的 422/485 口进行设置，在协议中选择 Protocolmarco,表示使用协议宏的方式。数据格式和波特率与第三方设备一致。设置如下图:CJ1W-SCU41-V1显于的蜃数组逅)|Portl:—ProtocolmacroSettings▼ | 项目设定值单元PartiPortsettingsUsersettingsPerilSerialcommunicationsmodeProtocolmacroPerilDatalength&bitsPartiStopbits1bitPerilParityNonePerilBaudrate9600bpsPortlSerialGatewayResponsetimeo0msPartiSerialGatewaysendstarttimeo0msPerilProtocolmacroTransmissionmHtf-djpiexPerilClearing/holdingthecontentsofClearPartiLinkwordspecificationdataexcOn-requestI/OrefrePerilMaximumnumberofbytesinpro0Byte传送迂〕［单元到 FC ］ | 传送 （ D ［ FC 到单元］ | 比较五 | 重启 ® | 匸［设为離背 m 确定®I 取消©I针号缩写信号名称I/O1*1FG屏蔽2SD发送数据输出3RD接收数据输入4*2RTS(RS)请求发送输出5*2CTS(CS)清除发送输入6*35V电源7*2DSR(DR)数据集就绪*4输入8*2DTR(ER)数据端子就绪输岀9SG信号接地Shell*1FG屏蔽2、编程说明① 在 PLC 中编辑 PMCR 指令1[程序容：新程序[[段容称:段 1]F_On1509.15I,--1A2'02.03常"!志k111FMCK(260)协该宏#3110控制宇 1控制宇 2IIILILI第一个发送宇II2LILI第一个接收宇1509.15 是协议宏执行标志位协议宏执行标志位串口 1=n+9 的 15 位串口 2=n+19 的 15位n=1500+单元号*25A202.03 是内部逻辑端口 3 的网络通信命令可执行标志位，逻辑端口可以任意指定。PMCR 指令参数如下图：操作数说明1512 11 37 曲 3 Q 单元地址CJ^yiJCP'J总址学元号+1 口卅的—串...
