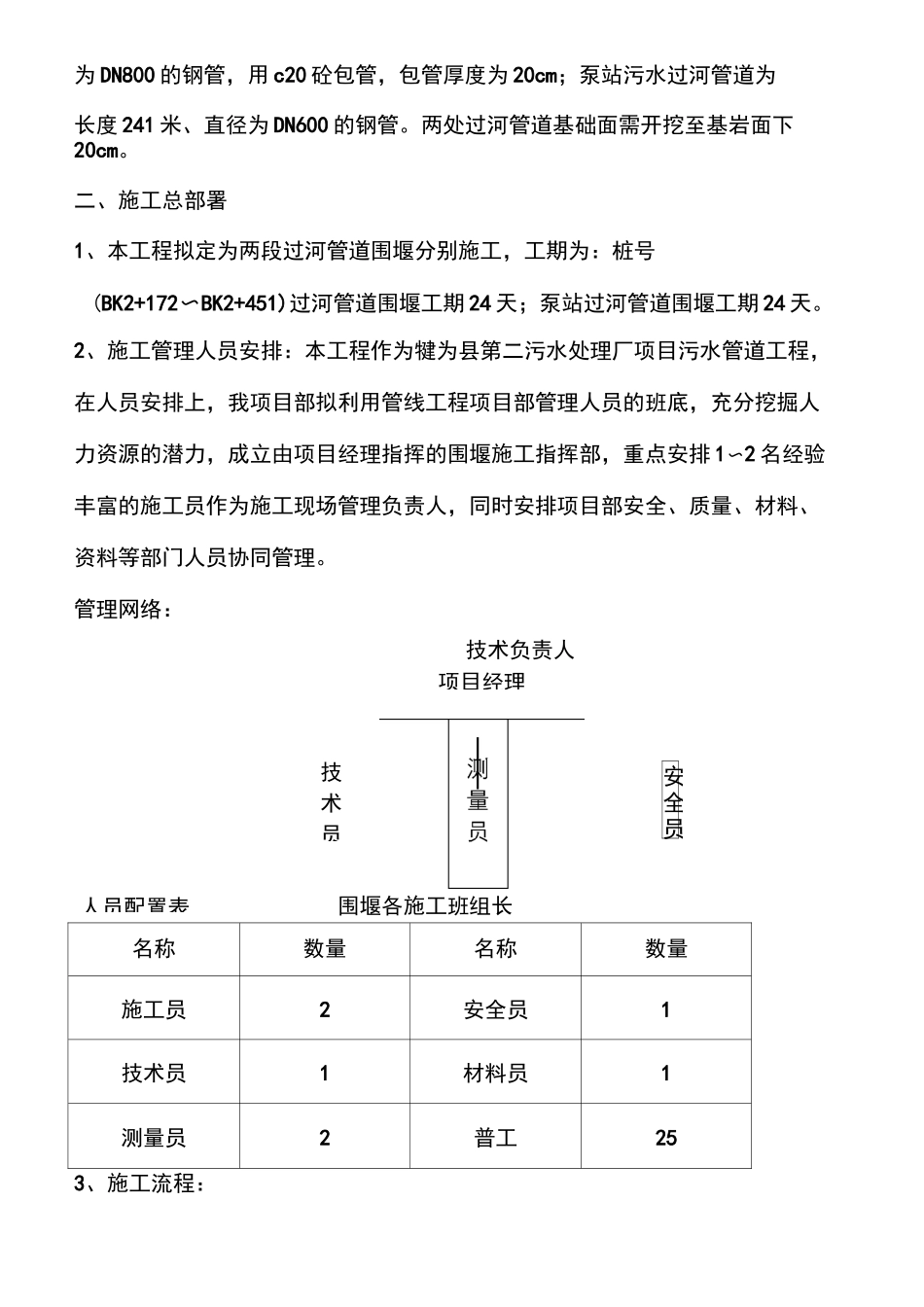

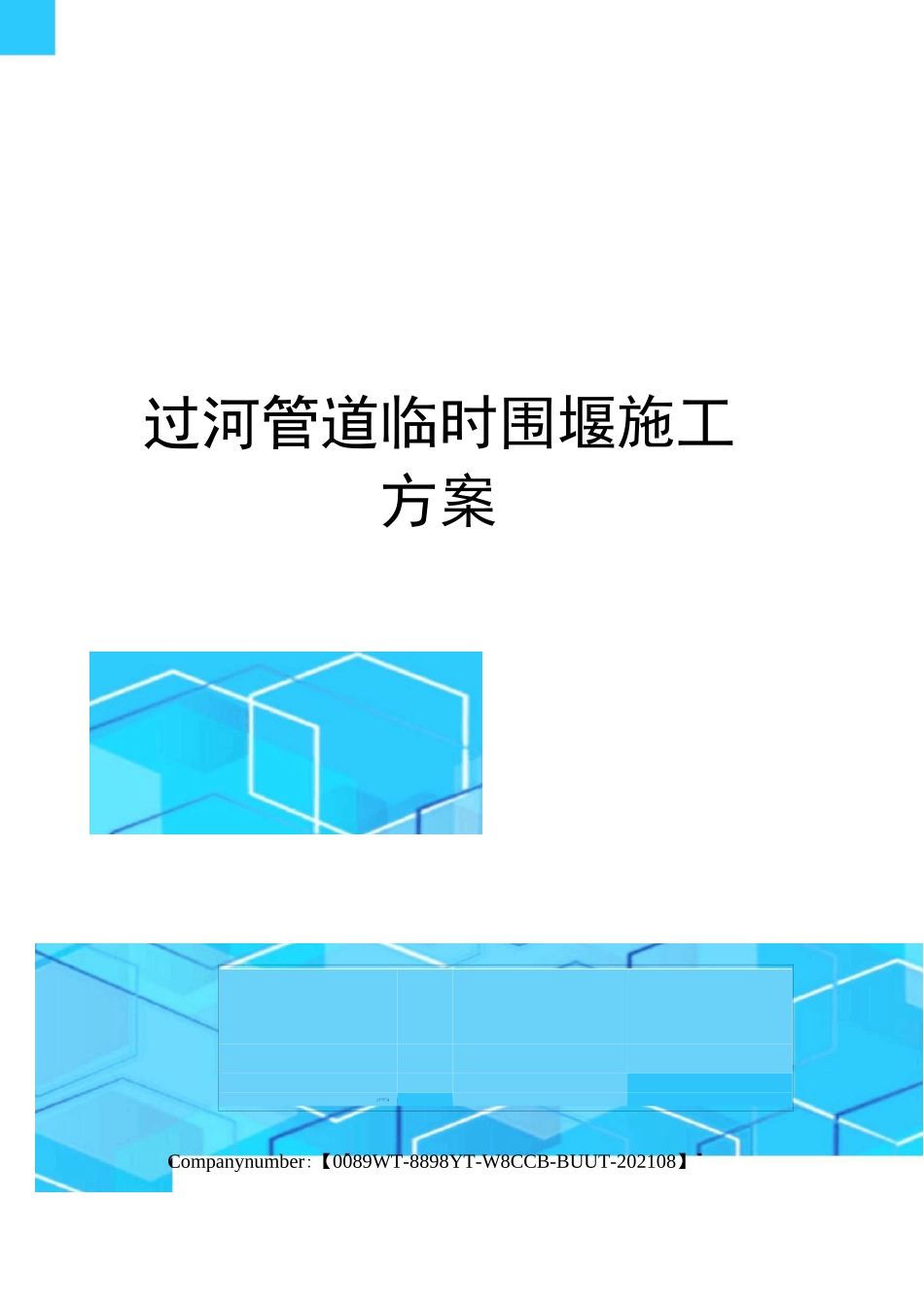

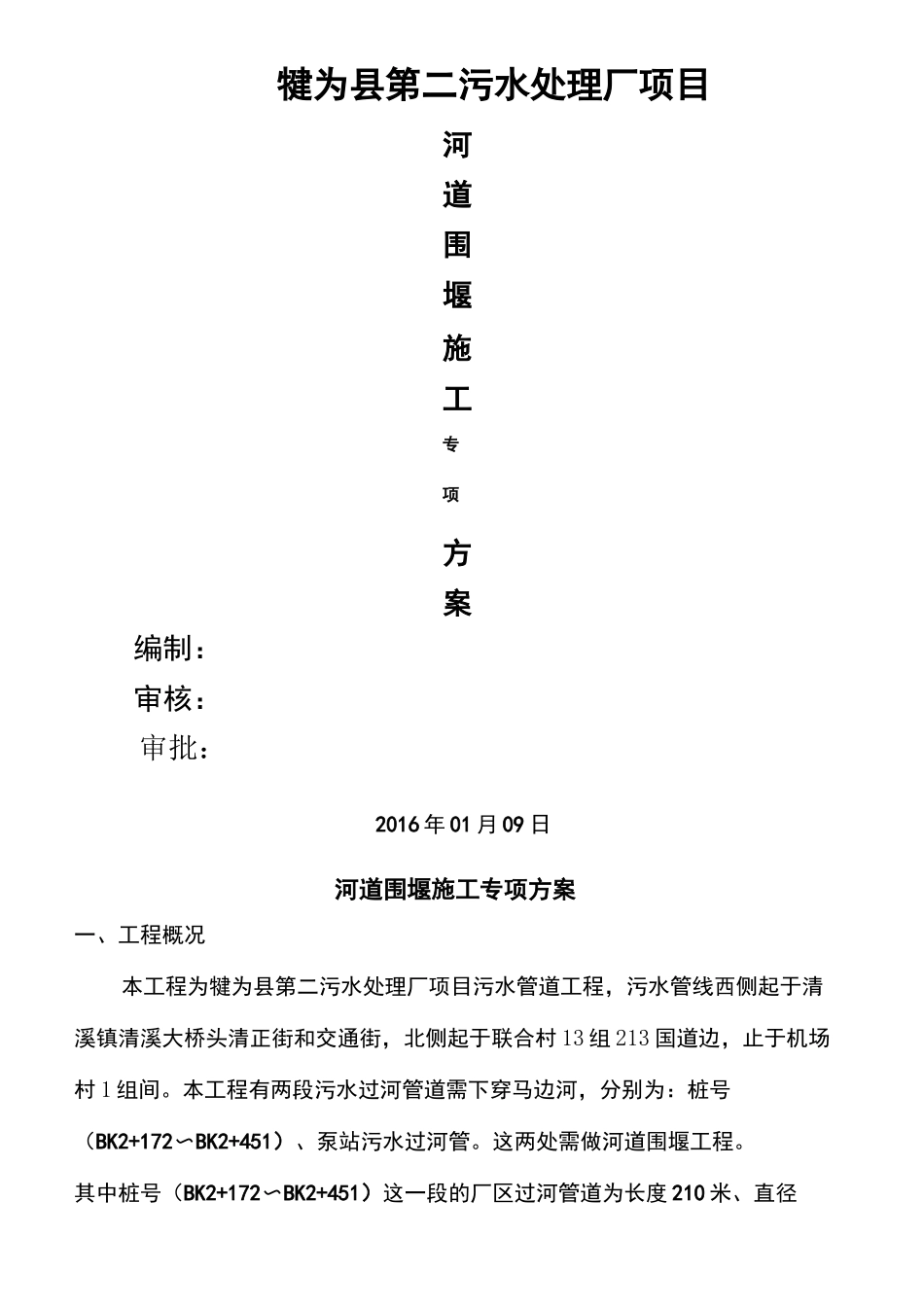

过河管道临时围堰施工方案Companynumber:【0089WT-8898YT-W8CCB-BUUT-202108】jrf8®"a犍为县第二污水处理厂项目河道围堰施工专项方案编制：审核：审批：2016 年 01 月 09 日河道围堰施工专项方案一、工程概况本工程为犍为县第二污水处理厂项目污水管道工程，污水管线西侧起于清溪镇清溪大桥头清正街和交通街，北侧起于联合村 13 组 213 国道边，止于机场村 1 组间。本工程有两段污水过河管道需下穿马边河，分别为：桩号（BK2+172〜BK2+451）、泵站污水过河管。这两处需做河道围堰工程。其中桩号（BK2+172〜BK2+451）这一段的厂区过河管道为长度 210 米、直径安全员人员配置表为 DN800 的钢管，用 c20 砼包管，包管厚度为 20cm；泵站污水过河管道为长度 241 米、直径为 DN600 的钢管。两处过河管道基础面需开挖至基岩面下20cm。二、施工总部署1、本工程拟定为两段过河管道围堰分别施工，工期为：桩号(BK2+172〜BK2+451)过河管道围堰工期 24 天；泵站过河管道围堰工期 24 天。2、施工管理人员安排：本工程作为犍为县第二污水处理厂项目污水管道工程，在人员安排上，我项目部拟利用管线工程项目部管理人员的班底，充分挖掘人力资源的潜力，成立由项目经理指挥的围堰施工指挥部，重点安排 1〜2 名经验丰富的施工员作为施工现场管理负责人，同时安排项目部安全、质量、材料、资料等部门人员协同管理。管理网络：围堰各施工班组长名称数量名称数量施工员2安全员1技术员1材料员1测量员2普工253、施工流程：技术负责人项目经理技术员施工放样—拆除清理杂物—河道淤泥清除—填土石—筑粘土—理坡—外铺太阳布一层一袋装土石抛填一袋装土石平整叠实一至顶标高 f 碾压 f挖节流槽4、测量定位：测量控制点采用管线工程的临时闭合控制水准点，并成立由公司检测技术站测量工程师为主的三~四人测量组，承担本工程的全部测量放样工作。水准仪二台、全站仪一台。5、根据我公司以往过河管道工程中的围堰施工经验以及图纸要求，结合现场实际情况，采用分期围堰导流施工，围堰采用土石填筑，临水面坡比 1：，粘土心墙坡比 1：，土石编织袋坡比为 1：2，围堰背水面坡比 1：，围堰顶部宽度：泵站过河管围堰为 4.5 米；(BK2+172〜BK2+451)为 4 米。其中土石编织袋顶宽 0.5 米，粘土宽 0.8 米，围堰高度根据实际情况而定。堆码的土石袋的上下层和内外层互相交错，码放密实平整。土石回填部分要碾压密实6、施工方法：(BK2+172〜...
