3T超滤设计方案

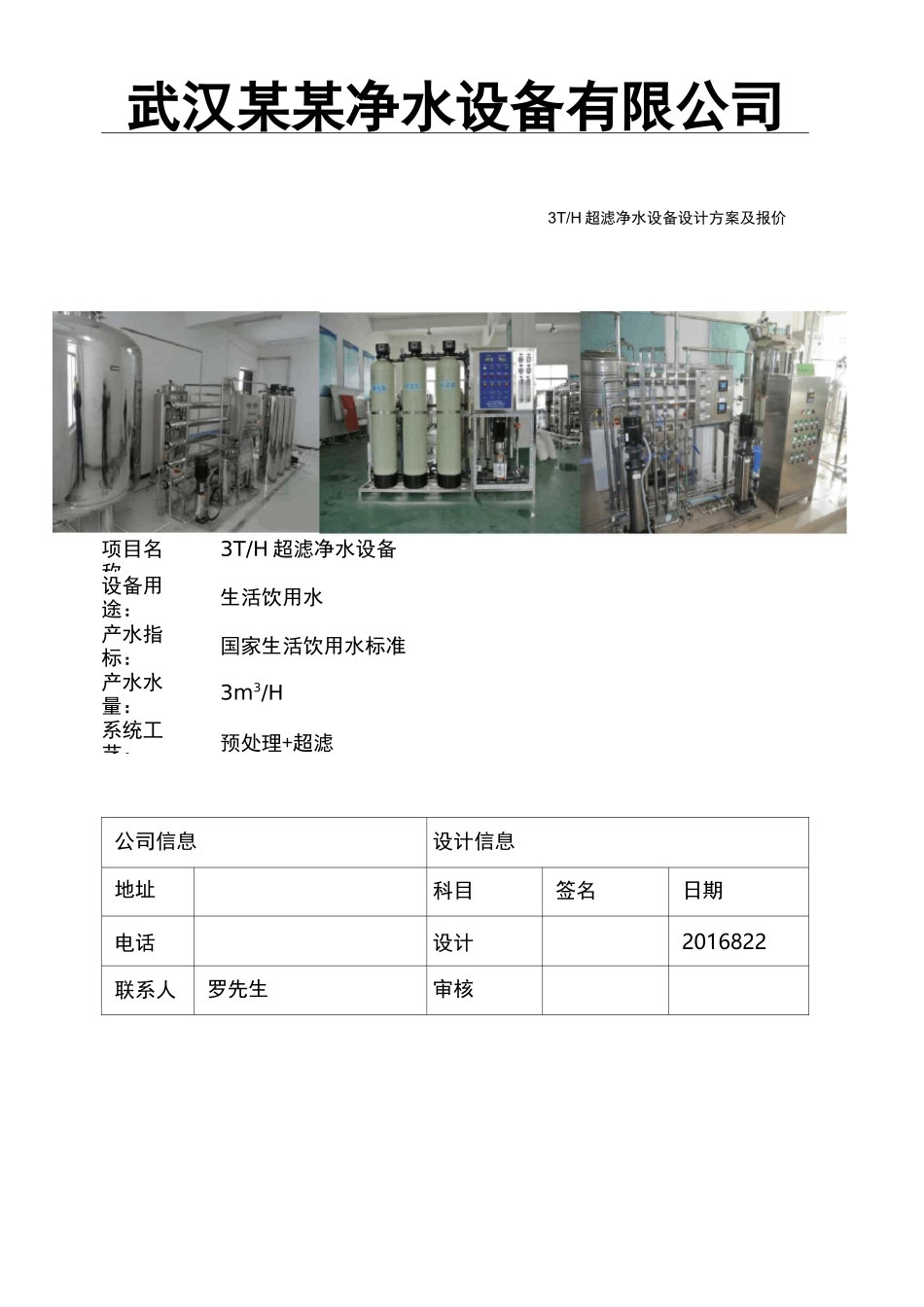

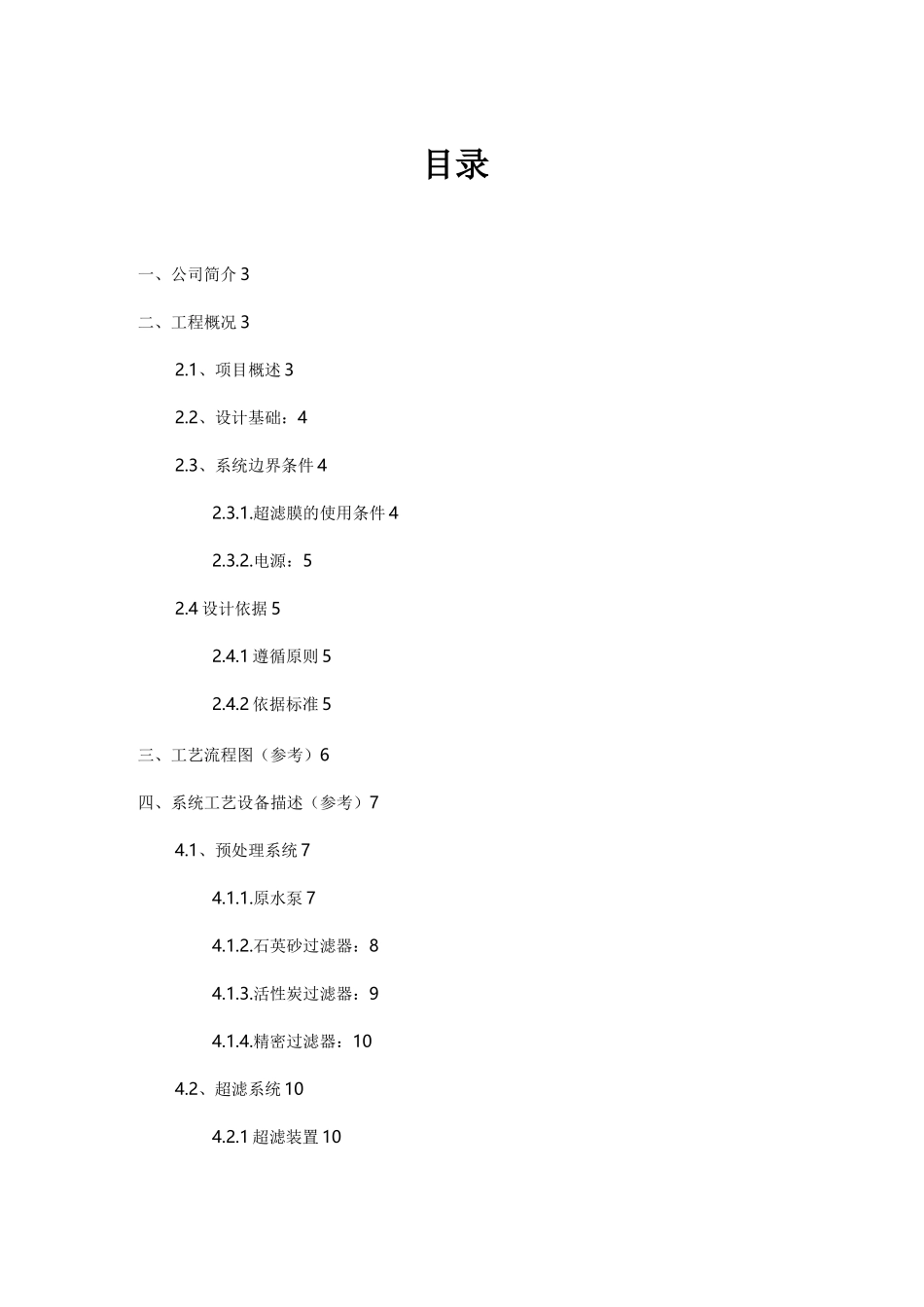

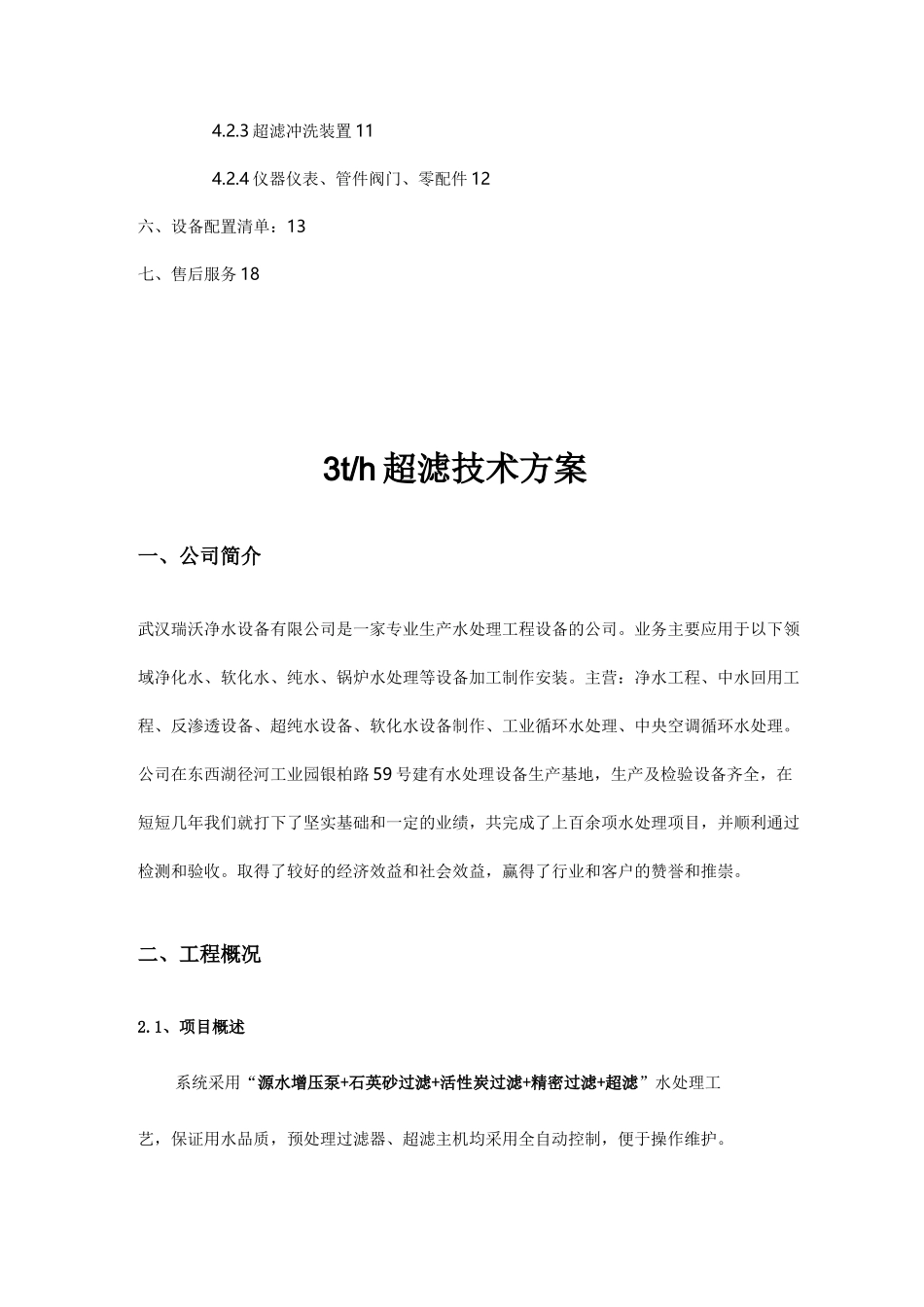

[i武汉某某净水设备有限公司3T/H 超滤净水设备设计方案及报价项目名称：3T/H 超滤净水设备设备用途：生活饮用水产水指标：国家生活饮用水标准产水水量：3m3/H系统工艺：预处理+超滤公司信息设计信息地址科目签名日期电话设计2016822联系人罗先生审核目录一、公司简介 3二、工程概况 32.1、项目概述 32.2、设计基础：42.3、系统边界条件 42.3.1.超滤膜的使用条件 42.3.2.电源：52.4 设计依据 52.4.1 遵循原则 52.4.2 依据标准 5三、工艺流程图（参考）6四、系统工艺设备描述（参考）74.1、预处理系统 74.1.1.原水泵 74.1.2.石英砂过滤器：84.1.3.活性炭过滤器：94.1.4.精密过滤器：104.2、超滤系统 104.2.1 超滤装置 104.2.3 超滤冲洗装置 114.2.4 仪器仪表、管件阀门、零配件 12六、设备配置清单：13七、售后服务 183t/h 超滤技术方案一、公司简介武汉瑞沃净水设备有限公司是一家专业生产水处理工程设备的公司。业务主要应用于以下领域净化水、软化水、纯水、锅炉水处理等设备加工制作安装。主营：净水工程、中水回用工程、反渗透设备、超纯水设备、软化水设备制作、工业循环水处理、中央空调循环水处理。公司在东西湖径河工业园银柏路 59 号建有水处理设备生产基地，生产及检验设备齐全，在短短几年我们就打下了坚实基础和一定的业绩，共完成了上百余项水处理项目，并顺利通过检测和验收。取得了较好的经济效益和社会效益，赢得了行业和客户的赞誉和推崇。二、工程概况2.1、项目概述系统采用“源水增压泵+石英砂过滤+活性炭过滤+精密过滤+超滤”水处理工艺，保证用水品质，预处理过滤器、超滤主机均采用全自动控制，便于操作维护。该方案设计合理、运行稳定、产水的品质达到国家生活用水标准。设备具有安装方便、使用方便、操作方便、维护方便；运行稳定、节能、环保、自动化程度高，经济实用等特点。2.2、设计基础：水源：湖水系统产水水量：M3.0m3/h2.3、系统边界条件2.3.1.超滤膜的使用条件PH 值范围2-13最大进水浊度50NTU（高抗污染型）;15NTU常规型最大进水压力3bar最大透膜压差2bar最大反洗透膜压差1.3bar最高使用温度/最低使用温度45°C/5°C最大进水瞬时余氯浓度或更高 PH 值最大进水连续余氯浓度或更高 PH 值 （累计）最大有机溶剂接触避免接触最大紫外线接触避免暴露于日光直射下2.3.2.电源：三相四线 380V50Hz2.4 设计依据2.4.1 遵循原则❖安全性承诺设计科学和合理，出水水质符合客户要求或满足生...
