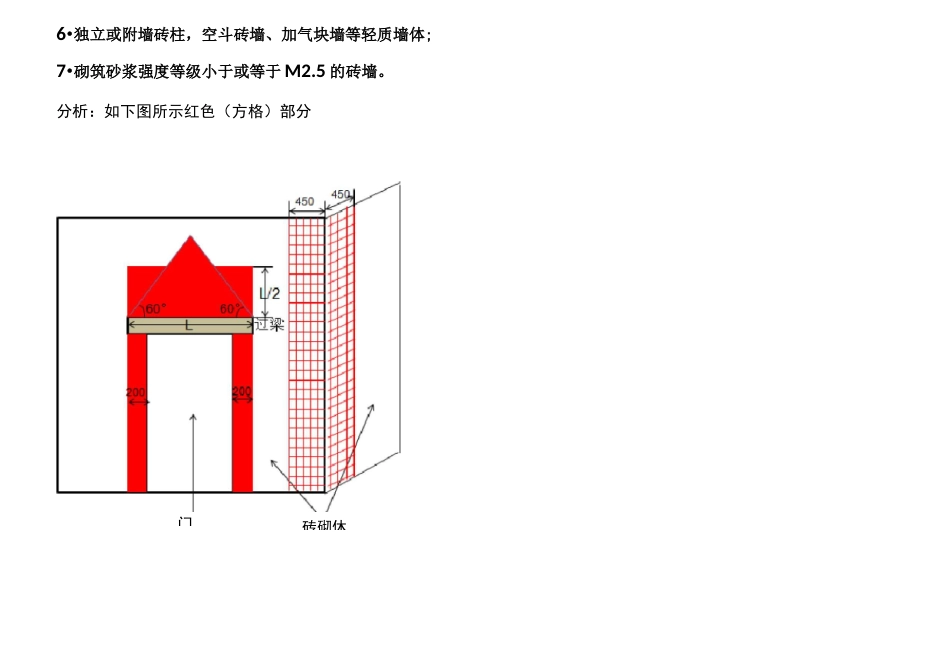

间;120mm 厚墙、料石清水墙和独立柱;教材内容 1:脚手架底面底座标高宜高于自然地坪 50-100mm分析：《建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)》中“每根立杆底部宜设置底座或垫板”，这里用的是“宜”，非强制性要求，如下图，垫板高度为 50-100mm，使得脚手架底面底座标高高于自然地坪 50-100mm。教材内容 2:单排脚手架的横向水平杆不应设置在下列部位1•设计上不许留脚手眼的地方；2•过梁上与过梁两端成 60°的三角形范围内及过梁净跨度 1/2 的高度范围内；4•梁或梁垫下及其左右 500mm 范围内；5•砖砌体门窗洞口两侧 200mm（石砌体为 300mm）和转角处 450mm（石砌体为 600mm）范围内；门砖砌休6•独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体;7•砌筑砂浆强度等级小于或等于 M2.5 的砖墙。分析：如下图所示红色（方格）部分窗窗fill 观图面对主体结构正视凰分析：如图所示面对王休结构正视图分析：如图所示備视图教材内容 7:纵向水平杆搭接长度不应小于 1m,应等间距设置 3 个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于 100mm。分析：如图所示>ioo 施痣扣件I——>1000纵向水平杆纵向水平杆教材内容 8:主节点处必须设置一根横向水平杆（小横杆），用直角扣件扣接且严禁拆除。分析：如图所示分析：如图所示教材内容 9:主节点处的两个直角扣件的中心距不应大于 150mm。面对主体结构正视图分析：如图所示侧视團分析：如图所示侧视團分析：如图所示面对主体结构正视團分析：如图所示面对主体结构正视團分析：如图所示分析：如图所示视纵向水平教材内容 13:脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取 130~150mm，两块脚手板外伸长度之和不应大于 300mm;脚手板搭接铺设时，接头必须支在横向氷平杆上，搭接长度不应小于 200mm,其伸出横向水平杆的长度不应小于 100mm。分析：如图所示教材内容 14:纵向扫地杆应采用直角扣件固定在距底座上皮不大于 200mm 处的立杆上。横向扫地杆宜采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。分析：如图所示教材内容 15:当立杆的基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于 500mm。分析：如图所示教材内容 16:立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。立杆上的对接扣件应交错布置，两根...
