技术规范书《基站配套设备安装技术规范书》VIP专享

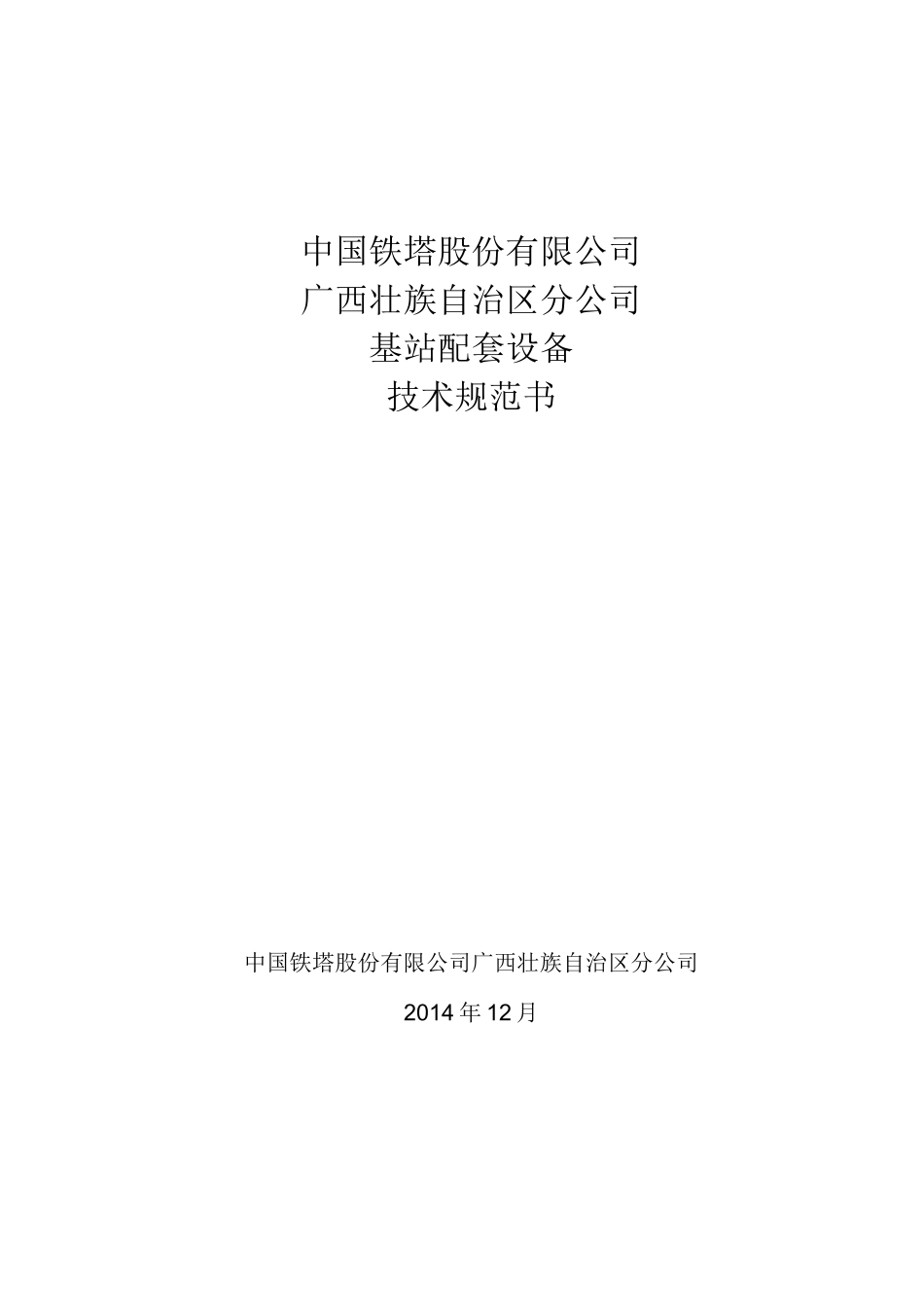

中国铁塔股份有限公司广西壮族自治区分公司基站配套设备技术规范书中国铁塔股份有限公司广西壮族自治区分公司2014 年 12 月、设备机架的安装固定1.概述1.1 描述【目的】本书包含了设备机架安装所有的准备工作、施工方法以及注意事项，也包括设备布局的一般原则。【设备】适用于所有通信机房。【应用】适用于所有新建、扩容、搬迁工程。1.2 要求与指标1.2.1 要求1. 必须按照设计图来安装；2. 各机架应安放水平、垂直、牢固；3. 安装后各机架应相互紧靠（除设备要求留有间隙外）整齐有序；4. 机房整体布局合理；5. 安装完成后，应确保机房干净卫生、余料退至仓库。1.2.2 指标1. 水平偏差：安装设备机架允许水平偏差小于等于千分之一；2. 垂直偏差：安装设备机架允许垂直偏差小于等于千分之一；3. 最大间隙：同一列机架的设备面板应成一直线，相邻机架的缝隙应小于等于 3mm；4. 螺栓要求：紧固为止，螺杆超出螺帽不少于 2-3 丝；2 安装要求2.1 概述2.1.1 方案确定2.1.1.1 机架布置1. 基站布局要符合基站安装设计要求，严格按照设计图纸摆放、安装；2. 室内机架安装要由良好的垂直度；3. 同一列机架应成一条直线，无明显参差不齐；4. 同类型机架高度一致，无明显偏差；5. 相邻机架之间不要留空隙（除设备要求留有间隙外）；6. 机架门口、通风口、散热口与墙壁之间的距离原则不少于 1 米；机架离馈线窗尽可能近,以减少馈线长度；仔细研究图纸，确定电池的尺寸和安装位置；基站布局要符合基站安装设计要求，实际安装时以施工图设计为准。图一2.1.1.2 加固方式：1. 机架的固定分没有防静电地板和有防静电地板两种情况，其加固方式有所不同；2. 没有防静电地板时，又分为需要对地绝缘和不需要对地绝缘两种，不需要对地绝缘时，加固机架必须在地板上使用膨胀螺栓，该膨胀螺栓的型号和强度必须符合机架要求并加固;3. 需要对地绝缘时，加固机架前必须先安放绝缘板，使绝缘板上的固定螺丝孔和机架设备的固定孔吻合，然后再使用膨胀螺栓，该膨胀螺栓的型号和强度必须符合机架要求并紧固;图一4. 有防静电地板时，则须采用地架固定方式。地架制作要求地架上端与防静电地板表面平齐，地架强度必须符合要求并牢固。最后将基站机架固定在地架上；5. 机架必须按照该设备固定要求进行固定，每个固定点须加垫绝缘垫片以保证机架与地绝缘，防止多点接地。2.1.2 人员配置2.1.2.1 人员：设备机架安装需 2 人及 2 人以上操作，所...
