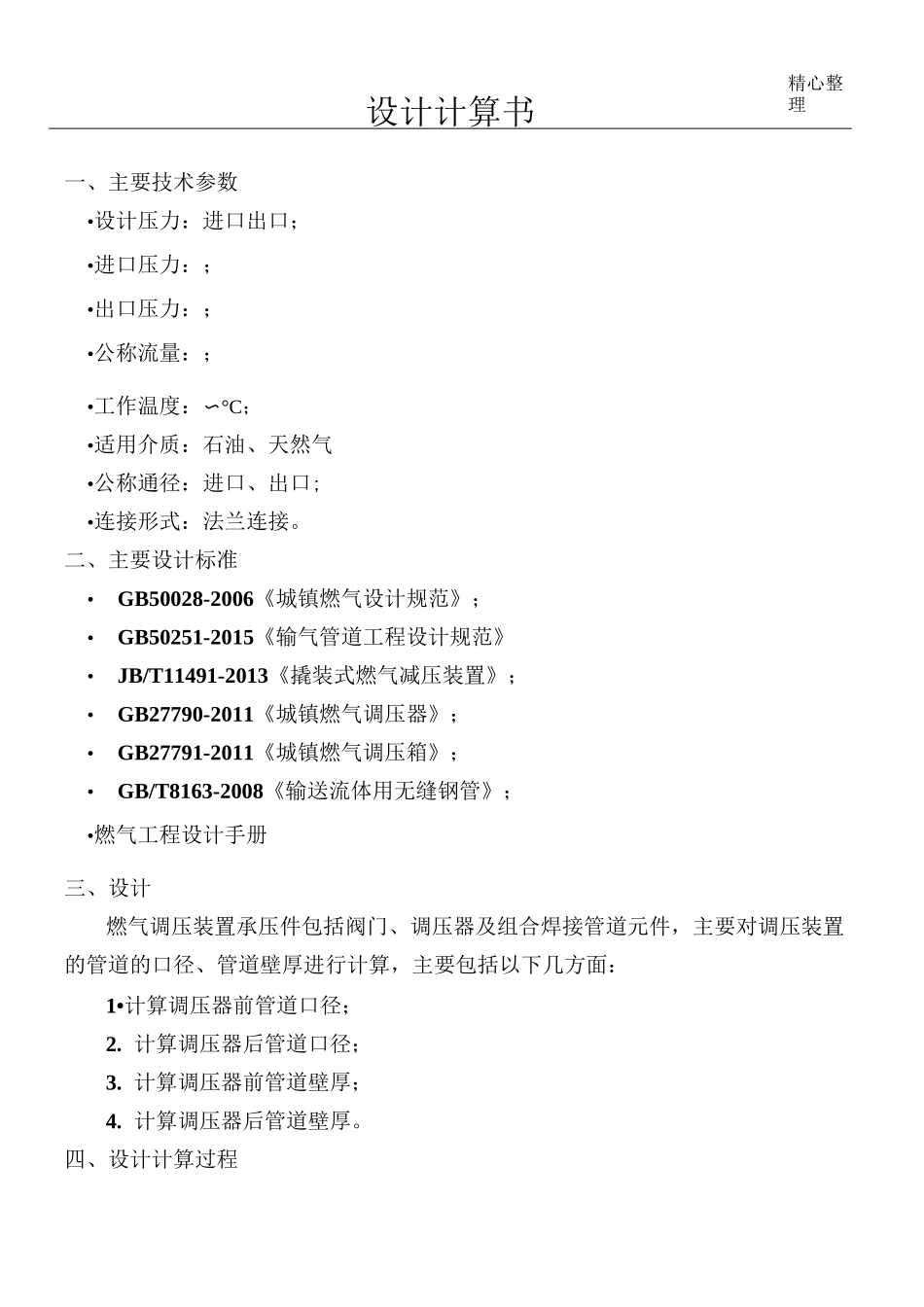

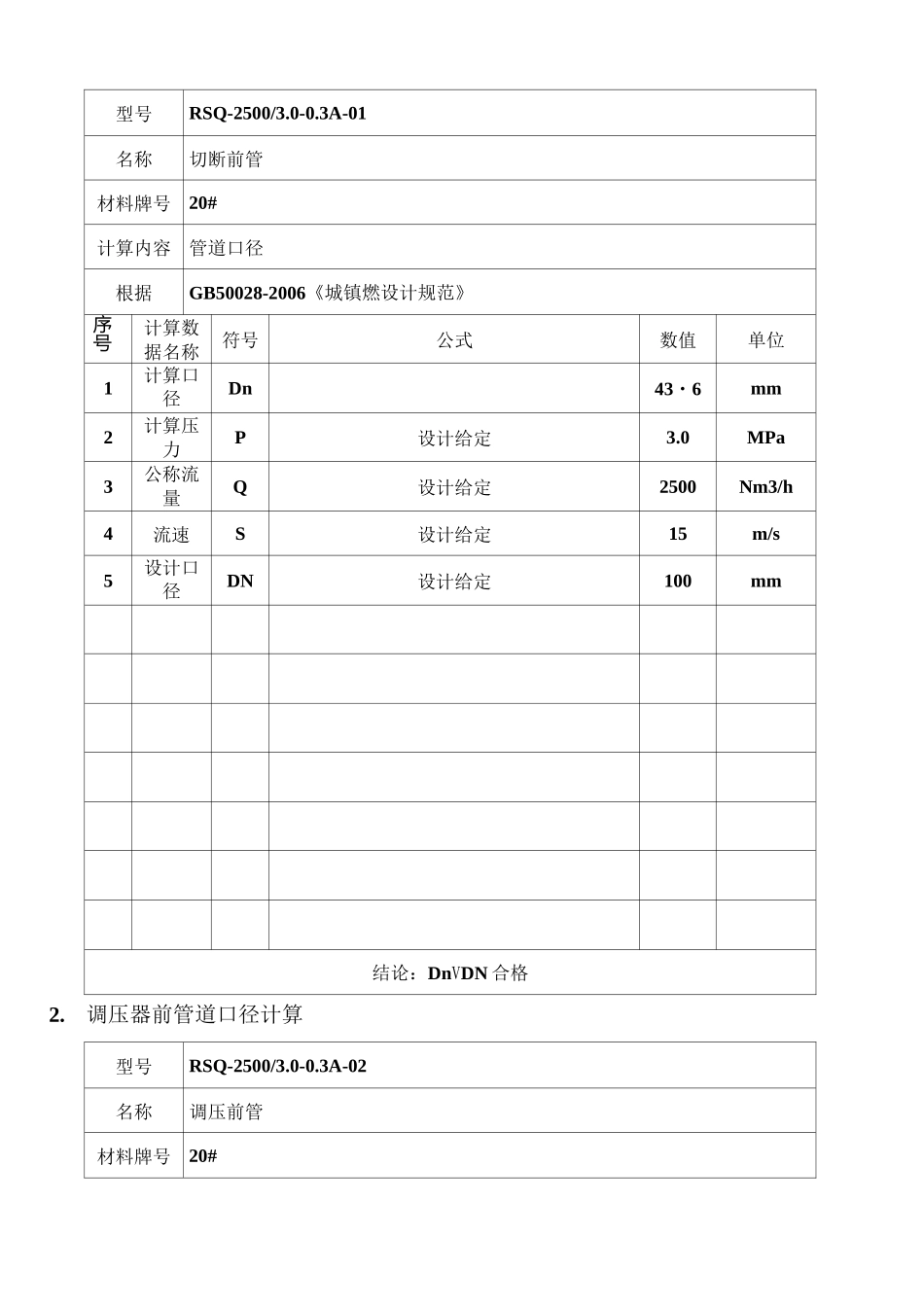

精心整理设计计算书一、主要技术参数•设计压力:进口出口;•进口压力:;•出口压力:;•公称流量:;•工作温度:〜°C;•适用介质:石油、天然气•公称通径:进口、出口;•连接形式:法兰连接。二、主要设计标准•GB50028-2006《城镇燃气设计规范》;•GB50251-2015《输气管道工程设计规范》•JB/T11491-2013《撬装式燃气减压装置》;•GB27790-2011《城镇燃气调压器》;•GB27791-2011《城镇燃气调压箱》;•GB/T8163-2008《输送流体用无缝钢管》;•燃气工程设计手册三、设计燃气调压装置承压件包括阀门、调压器及组合焊接管道元件,主要对调压装置的管道的口径、管道壁厚进行计算,主要包括以下几方面:1•计算调压器前管道口径;2. 计算调压器后管道口径;3. 计算调压器前管道壁厚;4. 计算调压器后管道壁厚。四、设计计算过程1.调压器前管道口径计算型号RSQ-2500/3.0-0.3A-01名称切断前管材料牌号20#计算内容管道口径根据GB50028-2006《城镇燃设计规范》序号计算数据名称符号公式数值单位1计算口径Dn43・6mm2计算压力P设计给定3.0MPa3公称流量Q设计给定2500Nm3/h4流速S设计给定15m/s5设计口径DN设计给定100mm结论:DnVDN 合格2.调压器前管道口径计算型号RSQ-2500/3.0-0.3A-02名称调压前管材料牌号20#计算内容管道口径根据GB50028-2006《城镇燃设计规范》序号计算数据名称符号公式数值单位1计算口径Dn43・6mm2计算压力P设计给定3.0MPa3公称流量Q设计给定2500Nm3/h4流速S设计给定15m/s5设计口径DN设计给定50mm结论:DnVDN 合格3•调压器后管道口径计算型号RSQ-2500/3.0-0.3A-03名称调压后直管材料牌号20#计算内容管道口径根据GB50028-2006《城镇燃设计规范》序号一计算数据名称符号公式数值单位1计算口径Dn121.39mm2计算压力P设计给定0.3MPa3公称流量Q设计给定2500Nm3/h4流速S设计给定15m/s5设计口径DN设计给定150mm结论:DnVDN 合格4•调压器后管道口径计算型号RSQ-2500/3.0-0.3A-04名称出口直管材料牌号20#计算内容管道口径根据GB50028-2006《城镇燃设计规范》序号计算数据名称符号公式数值单位1计算口径Dn121.39mm2计算压力P设计给定0.3MPa3公称流量Q设计给定2500Nm3/h4流速S设计给定15m/s5设计口径DN设计给定150mm结论:DnVDN 合格5•调压器前管道壁厚计算型号RSQ-2500/3.0-0.3A-01名称切断前管材料牌号20#计算内容管道壁厚根据GB50028-2006《城镇燃设计规范》序号计算数据名称符号公式数值单位1计算壁厚81.542mm2设计压力P设...
