一二次融合成套柱上开关及环网箱入网专业检测大纲

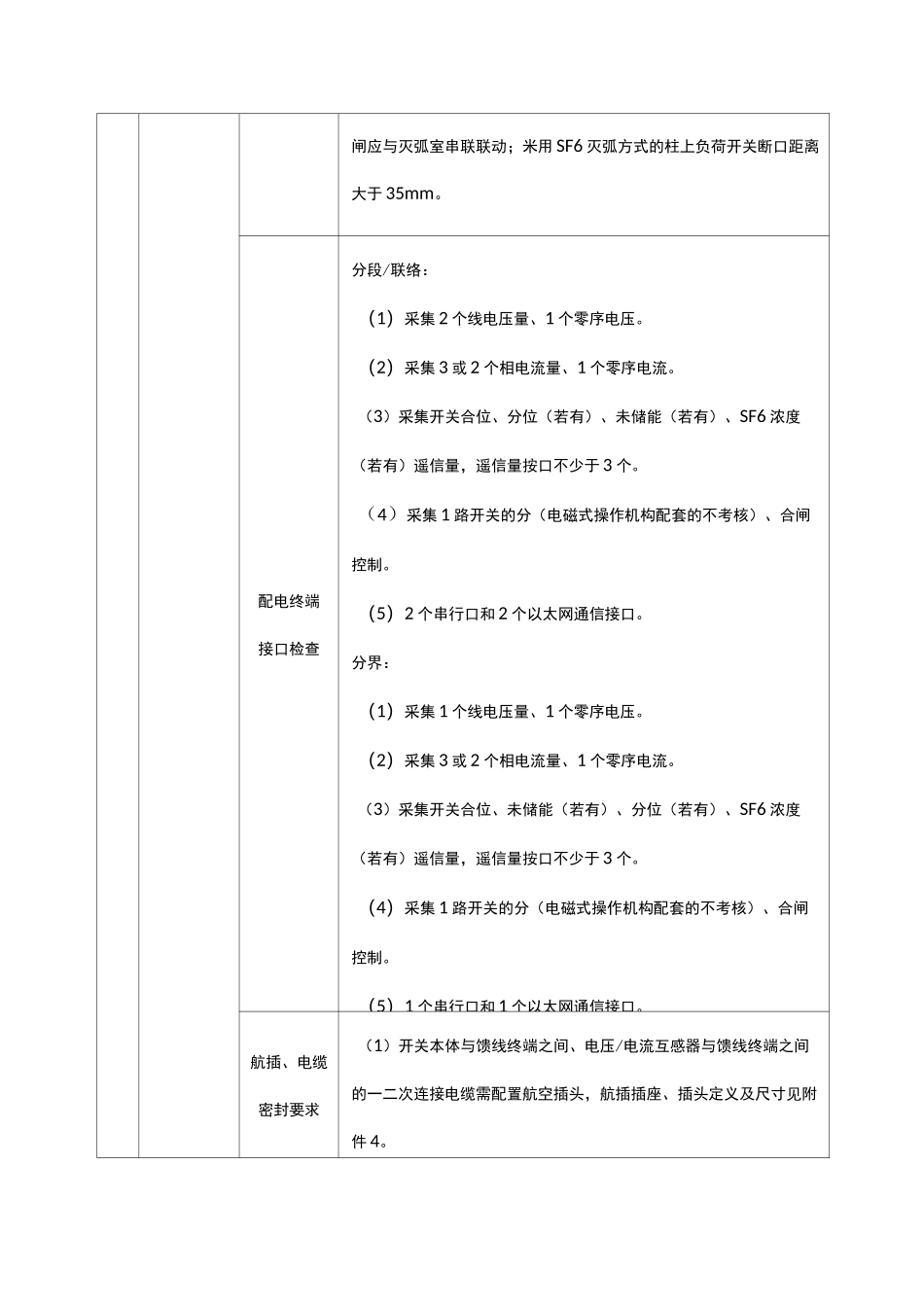

附件 1国家电网公司一二次融合成套柱上开关及环网箱入网专业检测大纲附表 1-1 一二次融合成套柱上断路器/负荷开关入网专业检测项目及要求序号检测项目检测要求1结构与配置柱上断路器（1）组成：断路器、馈线终端、互感器、航插及电缆。（2）分段/联络断路器配置 2 台双绕组电压互感器，每台提供 1 路供电电源和 1 路线电压信号。分界断路器配置 1 台电磁式电压互感器安装在电源侧，提供工作电源和 1 路线电压信号。（3）柱上断路器内置 1 套零序电压传感器。（4）柱上断路器内置 1 组电流互感器，提供 Ia、Ib、Ic、10 电流信号。（5）柱上断路器米用 SF6 灭弧方式，断口距离大于 35mm。柱卜负何开关（1）组成：负荷开关、馈线终端、互感器、航插及电缆。（2）分段/联络负荷开关配置 2 台双绕组电压互感器，每台提供 1路供电电源和 1 路线电压信号。分界负荷开关配置 1 台电磁式电压互感器安装在电源侧，提供工作电源和 1 路线电压信号。（3）柱上负荷开关内置 1 套零序电压传感器。（4）柱上负荷开关内置 1 组电流互感器，提供 Ia、Ib、Ic、I0 电流信号。（5）米用真空灭弧方式的柱上负荷开关需内置隔离刀闸，隔离刀闸应与灭弧室串联联动；米用 SF6 灭弧方式的柱上负荷开关断口距离大于 35mm。配电终端接口检查分段/联络：（1）采集 2 个线电压量、1 个零序电压。（2）采集 3 或 2 个相电流量、1 个零序电流。（3）采集开关合位、分位（若有）、未储能（若有）、SF6 浓度（若有）遥信量，遥信量按口不少于 3 个。（4）采集 1 路开关的分（电磁式操作机构配套的不考核）、合闸控制。（5）2 个串行口和 2 个以太网通信接口。分界：（1）采集 1 个线电压量、1 个零序电压。（2）采集 3 或 2 个相电流量、1 个零序电流。（3）采集开关合位、未储能（若有）、分位（若有）、SF6 浓度（若有）遥信量，遥信量按口不少于 3 个。（4）采集 1 路开关的分（电磁式操作机构配套的不考核）、合闸控制。（5）1 个串行口和 1 个以太网通信接口。航插、电缆密封要求（1）开关本体与馈线终端之间、电压/电流互感器与馈线终端之间的一二次连接电缆需配置航空插头，航插插座、插头定义及尺寸见附件 4。（2）航空插头及电缆应米用全密封结构,焊线侧需用绝缘材料进行密封处理。2外观检杳（1）壳体上应有位于在地面易观察的、明显的分、合闸位置指示器，指示器与操作机构可靠连接，指示动作应...
