安全防范系统工程施工

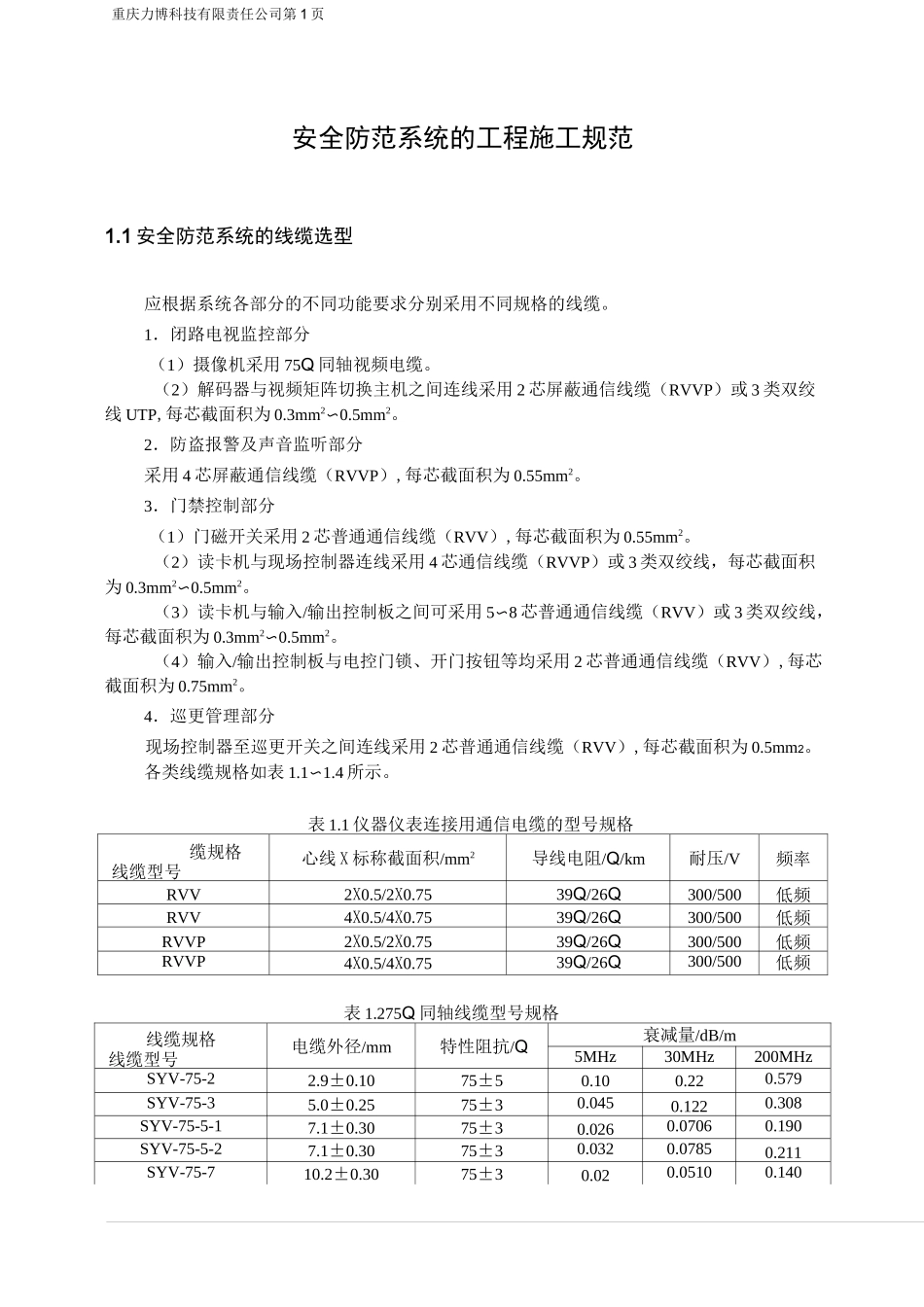

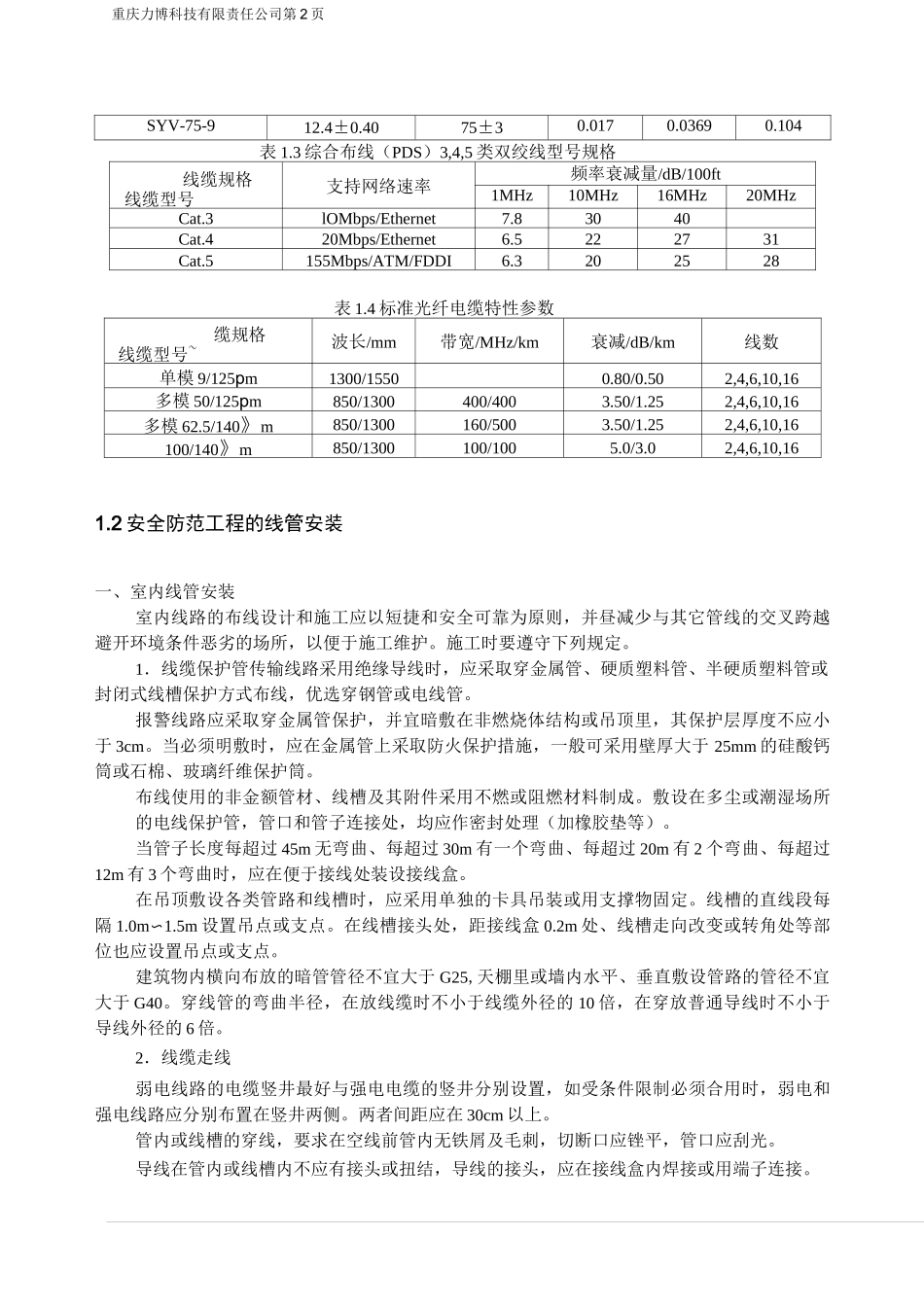

重庆力博科技有限责任公司第 1 页安全防范系统的工程施工规范1.1 安全防范系统的线缆选型应根据系统各部分的不同功能要求分别采用不同规格的线缆。1．闭路电视监控部分（1）摄像机采用 75Q 同轴视频电缆。（2）解码器与视频矩阵切换主机之间连线采用 2 芯屏蔽通信线缆（RVVP）或 3 类双绞线 UTP,每芯截面积为 0.3mm2〜0.5mm2。2．防盗报警及声音监听部分采用 4 芯屏蔽通信线缆（RVVP）,每芯截面积为 0.55mm2。3．门禁控制部分（1）门磁开关采用 2 芯普通通信线缆（RVV）,每芯截面积为 0.55mm2。（2）读卡机与现场控制器连线采用 4 芯通信线缆（RVVP）或 3 类双绞线，每芯截面积为 0.3mm2〜0.5mm2。（3）读卡机与输入/输出控制板之间可采用 5〜8 芯普通通信线缆（RVV）或 3 类双绞线，每芯截面积为 0.3mm2〜0.5mm2。（4）输入/输出控制板与电控门锁、开门按钮等均采用 2 芯普通通信线缆（RVV）,每芯截面积为 0.75mm2。4．巡更管理部分现场控制器至巡更开关之间连线采用 2 芯普通通信线缆（RVV）,每芯截面积为 0.5mm2。各类线缆规格如表 1.1〜1.4 所示。表 1.1 仪器仪表连接用通信电缆的型号规格缆规格线缆型号心线 X 标称截面积/mm2导线电阻/Q/km耐压/V频率RVV2X0.5/2X0.7539Q/26Q300/500低频RVV4X0.5/4X0.7539Q/26Q300/500低频RVVP2X0.5/2X0.7539Q/26Q300/500低频RVVP4X0.5/4X0.7539Q/26Q300/500低频表 1.275Q 同轴线缆型号规格线缆规格线缆型号电缆外径/mm特性阻抗/Q衰减量/dB/m5MHz30MHz200MHzSYV-75-22.9±0.1075±50.100.220.579SYV-75-35.0±0.2575±30.0450.1220.308SYV-75-5-17.1±0.3075±30.0260.07060.190SYV-75-5-27.1±0.3075±30.0320.07850.211SYV-75-710.2±0.3075±30.020.05100.140重庆力博科技有限责任公司第 2 页SYV-75-912.4±0.4075±30.0170.03690.104表 1.3 综合布线（PDS）3,4,5 类双绞线型号规格线缆规格线缆型号支持网络速率频率衰减量/dB/100ft1MHz10MHz16MHz20MHzCat.3lOMbps/Ethernet7.83040Cat.420Mbps/Ethernet6.5222731Cat.5155Mbps/ATM/FDDI6.3202528表 1.4 标准光纤电缆特性参数缆规格线缆型号~波长/mm带宽/MHz/km衰减/dB/km线数单模 9/125pm1300/15500.80/0.502,4,6,10,16多模 50/125pm850/1300400/4003.50/1.252,4,6,10,16多模 62.5/140》m850/1300160/5003.50/1.252,4,6,10,16100/140》m850/1300100/1005.0/3.02,4,6,10,161.2 安全防范工程的线管安装一...
