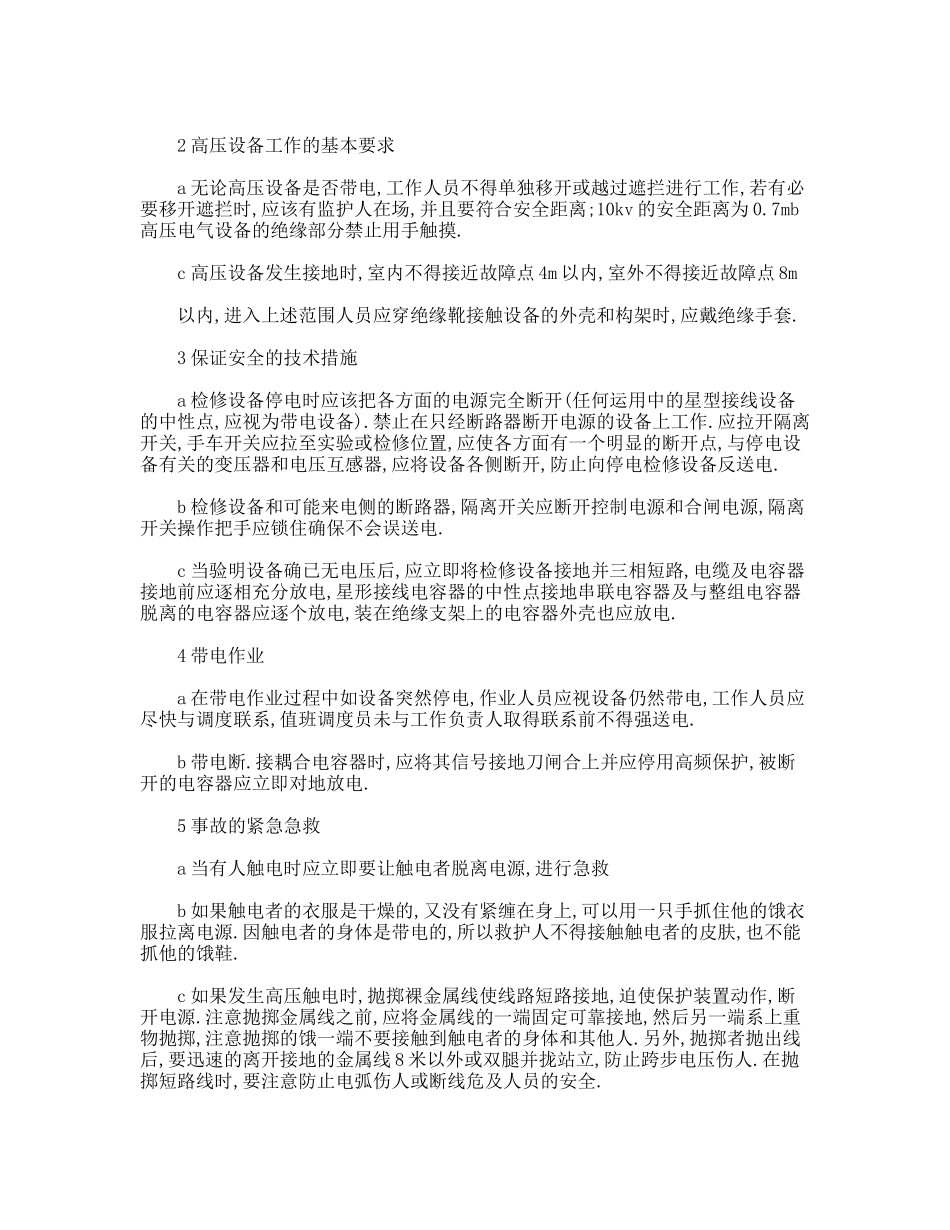

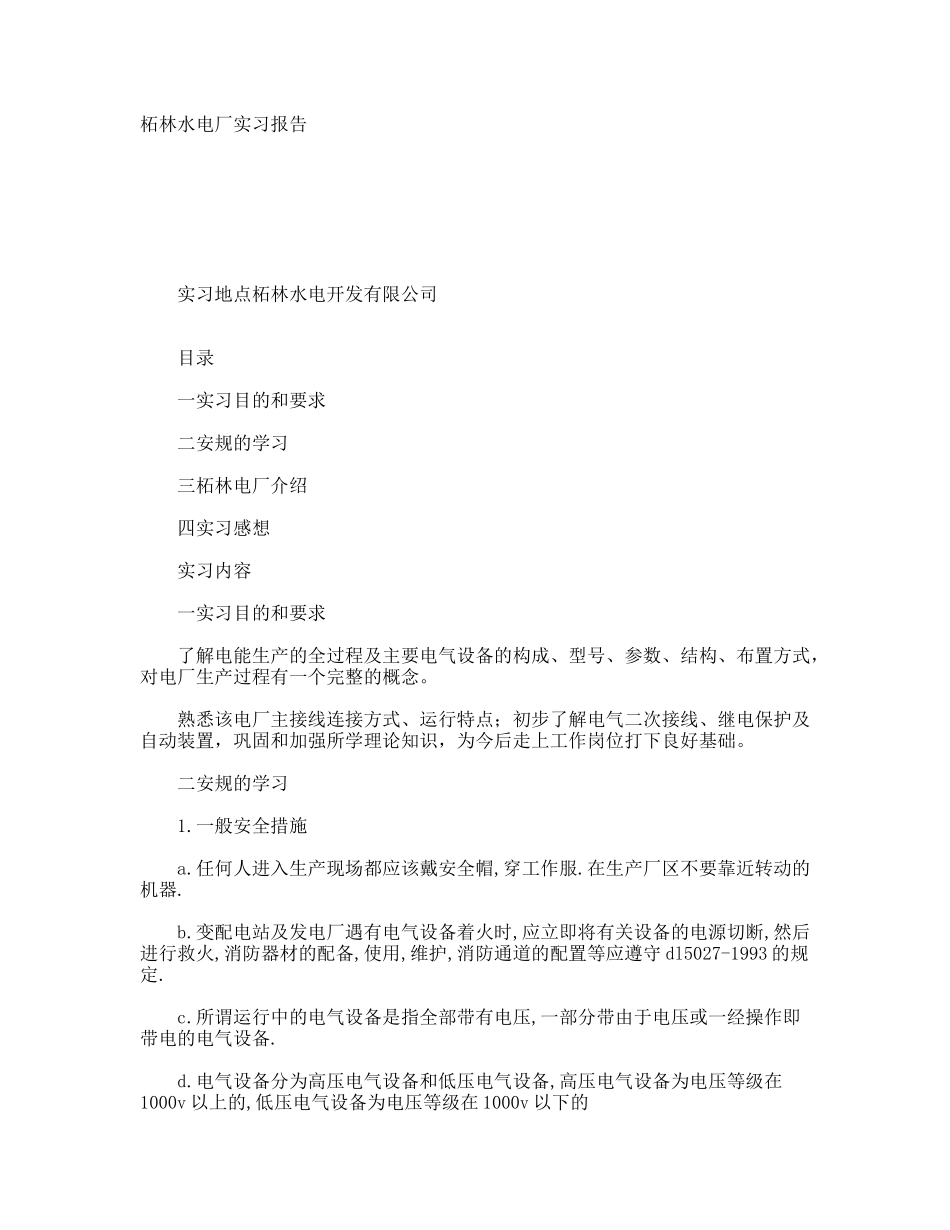

柘林水电厂实习报告实习地点柘林水电开发有限公司目录一实习目的和要求二安规的学习三柘林电厂介绍四实习感想实习内容一实习目的和要求了解电能生产的全过程及主要电气设备的构成、型号、参数、结构、布置方式，对电厂生产过程有一个完整的概念。熟悉该电厂主接线连接方式、运行特点；初步了解电气二次接线、继电保护及自动装置，巩固和加强所学理论知识，为今后走上工作岗位打下良好基础。二安规的学习1.一般安全措施a.任何人进入生产现场都应该戴安全帽,穿工作服.在生产厂区不要靠近转动的机器.b.变配电站及发电厂遇有电气设备着火时,应立即将有关设备的电源切断,然后进行救火,消防器材的配备,使用,维护,消防通道的配置等应遵守dl5027-1993的规定.c.所谓运行中的电气设备是指全部带有电压,一部分带由于电压或一经操作即带电的电气设备.d.电气设备分为高压电气设备和低压电气设备,高压电气设备为电压等级在1000v以上的,低压电气设备为电压等级在1000v以下的2高压设备工作的基本要求a无论高压设备是否带电,工作人员不得单独移开或越过遮拦进行工作,若有必要移开遮拦时,应该有监护人在场,并且要符合安全距离;10kv的安全距离为0.7mb高压电气设备的绝缘部分禁止用手触摸.c高压设备发生接地时,室内不得接近故障点4m以内,室外不得接近故障点8m以内,进入上述范围人员应穿绝缘靴接触设备的外壳和构架时,应戴绝缘手套.3保证安全的技术措施a检修设备停电时应该把各方面的电源完全断开(任何运用中的星型接线设备的中性点,应视为带电设备).禁止在只经断路器断开电源的设备上工作.应拉开隔离开关,手车开关应拉至实验或检修位置,应使各方面有一个明显的断开点,与停电设备有关的变压器和电压互感器,应将设备各侧断开,防止向停电检修设备反送电.b检修设备和可能来电侧的断路器,隔离开关应断开控制电源和合闸电源,隔离开关操作把手应锁住确保不会误送电.c当验明设备确已无电压后,应立即将检修设备接地并三相短路,电缆及电容器接地前应逐相充分放电,星形接线电容器的中性点接地串联电容器及与整组电容器脱离的电容器应逐个放电,装在绝缘支架上的电容器外壳也应放电.4带电作业a在带电作业过程中如设备突然停电,作业人员应视设备仍然带电,工作人员应尽快与调度联系,值班调度员未与工作负责人取得联系前不得强送电.b带电断.接耦合电容器时,应将其信号接地刀闸合上并应停用高频保护,被断开的电容器应立即对地放电.5事故的紧急急救a当有人触电时应立即要让触电者脱离电源,进行急救b如果触电者的衣服是干燥的,又没有紧缠在身上,可以用一只手抓住他的饿衣服拉离电源.因触电者的身体是带电的,所以救护人不得接触触电者的皮肤,也不能抓他的饿鞋.c如果发生高压触电时,抛掷裸金属线使线路短路接地,迫使保护装置动作,断开电源.注意抛掷金属线之前,应将金属线的一端固定可靠接地,然后另一端系上重物抛掷,注意抛掷的饿一端不要接触到触电者的身体和其他人.另外,抛掷者抛出线后,要迅速的离开接地的金属线8米以外或双腿并拢站立,防止跨步电压伤人.在抛掷短路线时,要注意防止电弧伤人或断线危及人员的安全.三柘林电厂介绍柘林水电站在江西省电力系统中起调频调峰及事故备用的作用.其电气主接线为单母分段带旁路2.水电厂的生产过程(五个阶段)a.汇集水,集中水头b.水能的贮藏与调节c.把水能引进电站长厂房d.水能→机械能e.机械能→电能3柘林水电厂的监控系统4.发电机结构立轴半伞式密闭自循环空气冷却三相凸极同步发电机.组成定子,转子,上导轴承,上机架,推动轴承,下机架,空气冷却器,制动系统,埋入部分管道,电缆及其他设备.5发电机状态停机（备用）→绿灯空转→淡黄色灯（没有加励磁，没有电压）空载→黄色灯（有电压）发电→红色灯（达到额定转速）调相→粉色灯不定态→淡黄色灯6．设备的组成a生产和变换电能的设备b接同或断开电路的设备共2页,当前第1页12
