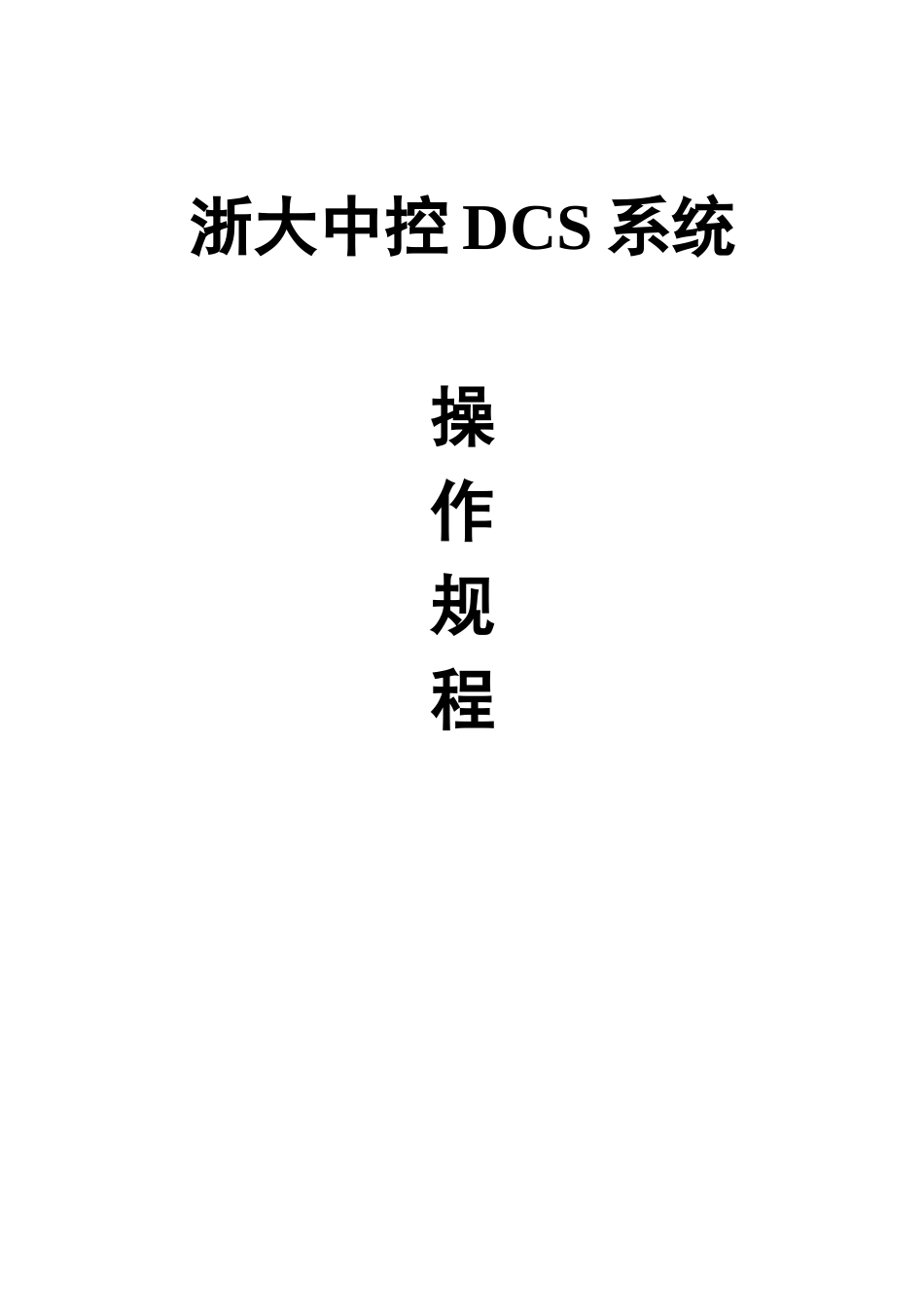

浙大中控DCS系统操作规程VIP免费

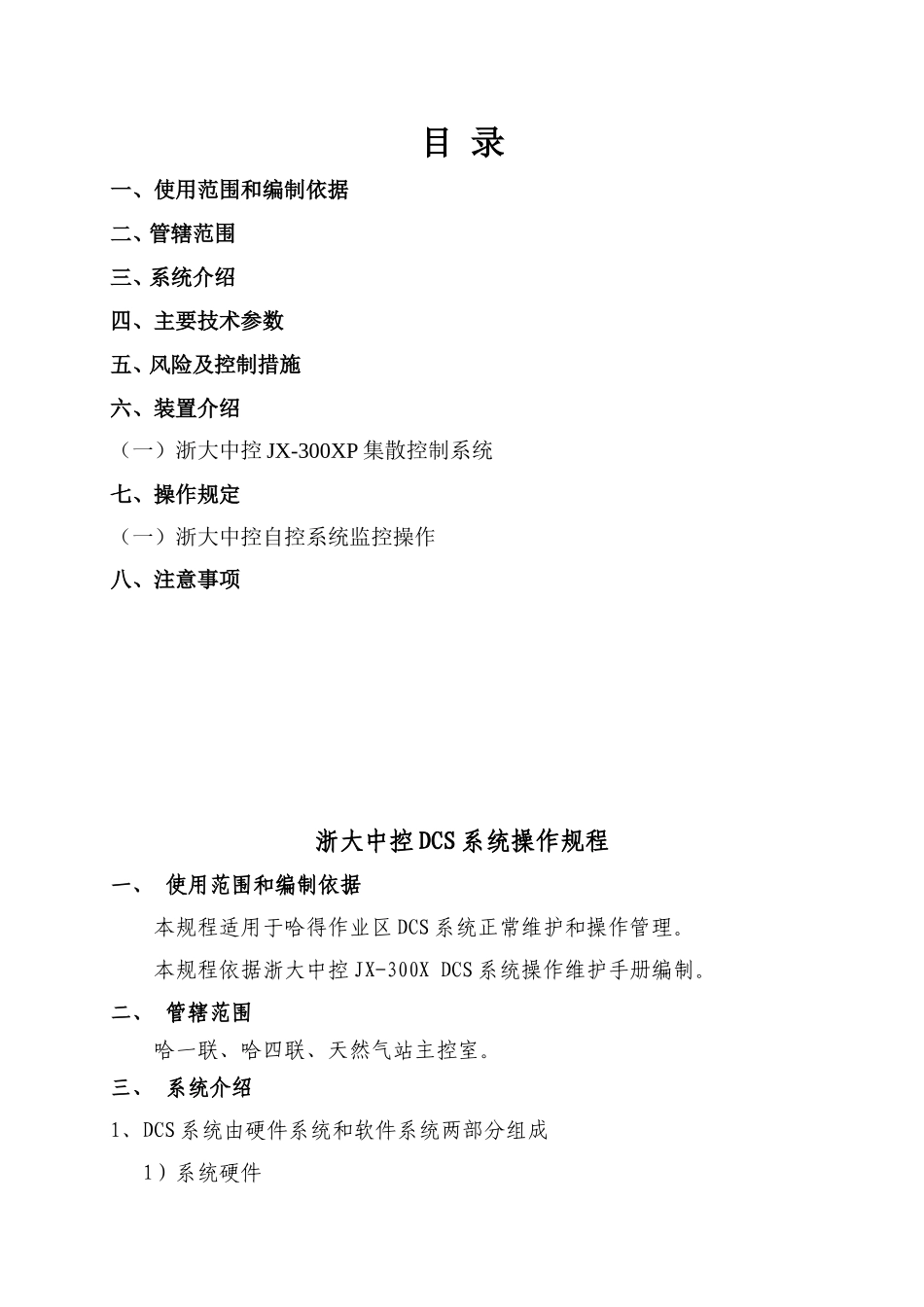

浙大中控DCS系统操作规程目录一、使用范围和编制依据二、管辖范围三、系统介绍四、主要技术参数五、风险及控制措施六、装置介绍（一）浙大中控JX-300XP集散控制系统七、操作规定（一）浙大中控自控系统监控操作八、注意事项浙大中控DCS系统操作规程一、使用范围和编制依据本规程适用于哈得作业区DCS系统正常维护和操作管理。本规程依据浙大中控JX-300XDCS系统操作维护手册编制。二、管辖范围哈一联、哈四联、天然气站主控室。三、系统介绍1、DCS系统由硬件系统和软件系统两部分组成1）系统硬件哈四联系统由三个操作站（其中一个兼作工程师站）和3个控制站构成。哈一联系统由四个操作站（其中一个兼作工程师站）和3个控制站构成。天然气站系统由三个操作站（其中两个兼作工程师站）和一个控制站构成。本规程所涉及的操作均在操作站上实现，具体的硬件构成参见相关技术资料。2）系统软件系统的所有操作均在Advantrol软件下实现，具体的Advantrol操作参见相关技术手册。四、主要技术参数1、浙大中控DCS系统型号JX-300X、JX-300XP，十台DELL计算机，工作环境—10----45℃五、风险及控制措施工作步骤危害描述风险控制措施相应的应急措施维护、保养触电1、由专业人员实施维护、保养断电六、装置介绍东河天然气站设计为日处理量22.5万方天然气处理站，配备了一套独立的浙大中控JX-300XP自动化监控系统，本系统由硬件、通讯网络、操作站计算机、监控软件等组成。JX-300XP系统硬件1、机柜天然气站仪控室有I/O卡件机柜两套，哈四联机柜间有I/O卡件机柜五套，哈一联机柜间有I/O卡件机柜五套。2、系统软件系统的所有操作均在Advantrol软件下实现，具体的Advantrol操作参见相关技术手册。七、操作规定浙大中控DCS系统操作员操作1、操作员职责：1)监视DCS系统运行，预防可能产生的危险。2)随时干预系统运行，确保安全、正常生产。3)系统授权运行参数的更改。2、自动控制方法：1)自动控制投运方法：将画面中的回路仪表的手自动开关打到自动即可。2)异常情况处理：自动控制过程中，出现变送器故障，应立即切回手动。（危险）如果出现阀门故障现象，此时应切回手动，改为现场操作。（危险）系统出现断电，此时应立即切回手动，并要求工程师检查系统情况，确认完好后方可再次投入自动。（危险）：所有组态文件下传必须在工程师站进行。操作说明：1．监视画面和参数分布在本系统中，流程图画面是监视生产工艺和参数动态变化的主要界面。除流程图画面外，本系统提供下列画面供操作人员查阅有关参数和进行有关操作。这些画面有：总貌画面：从总貌画面可直接查阅流程图、趋势曲线、数据一览、控制分组等画面的资料，并可从总貌画面直接进入某页选中的流程图、趋势曲线、数据一览、控制分组等画面；也可从总貌画面直接弹出某个选中的动态参数的棒状仪表，从中查阅该参数的详细信息。趋势曲线画面：可从中查阅有关参数的记录曲线。每页趋势曲线画面最多可记录8个参数的变化趋势。每条曲线可单独查阅，以便更清楚的查阅。时标可左右移动，以便查阅允许记录长度内某一时间某一参数的当时值（即查阅历史记录数据）,记录时间为100天。控制分组画面：可从中查阅有关调节或可调整参数的信息，在操作权限许可的情况下，可对调节或调整参数进行修改操作。并可从控制分组画面直接进入调整画面。数据一览画面：每页数据一览画面最多可登录32个动态参数，选择某页数据一览画面，可集中查阅多个参数的动态变化情况。报警一览画面：当参数报警时，报警信息自动登录到报警画面，以历史报警方式进行记录，记录最长为1000条报警信息。查阅报警一览画面，可得到历史报警情况。2.操作界面本系统操作界面：计算机操作界面。计算机操作界面可通过操作员键盘和鼠标器进行操作：鼠标器以左键单击或双击或拖动为操作方式进行选择和参数修改操作。左键单击：移动计算机屏幕上鼠标到目标位置，按下鼠标器左键（以右手操作习惯称呼）左键双击：移动计算机屏幕上鼠标到目标位置，连续二次按下鼠标器左键。左键拖动：移动计算机屏幕上鼠标到目标位置，按下鼠标器左键不放，拖动鼠标到另一目标位置。操作员键盘包括流程图、总貌画面...
