DAM-2160I-T全参数配置说明书VIP免费

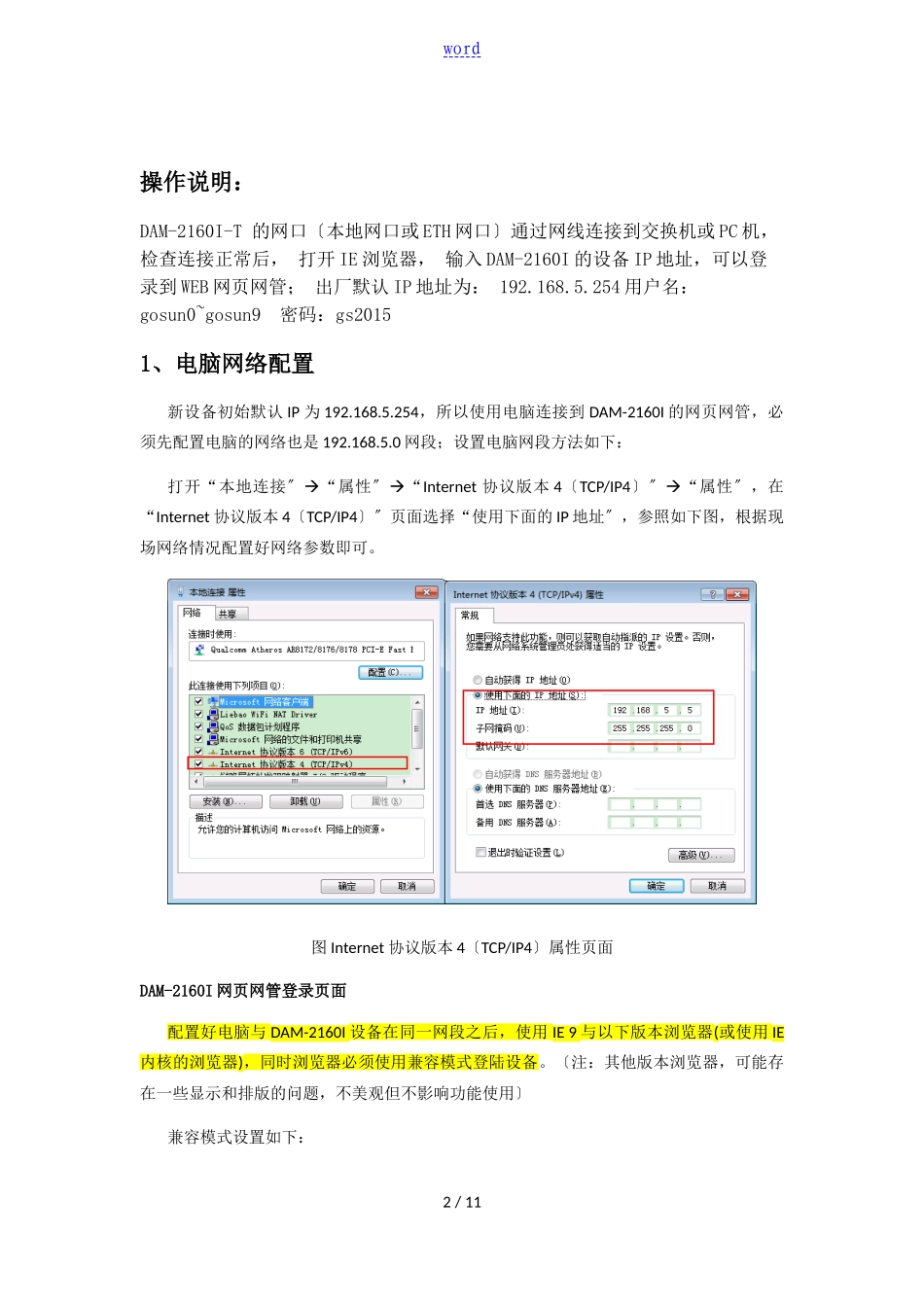

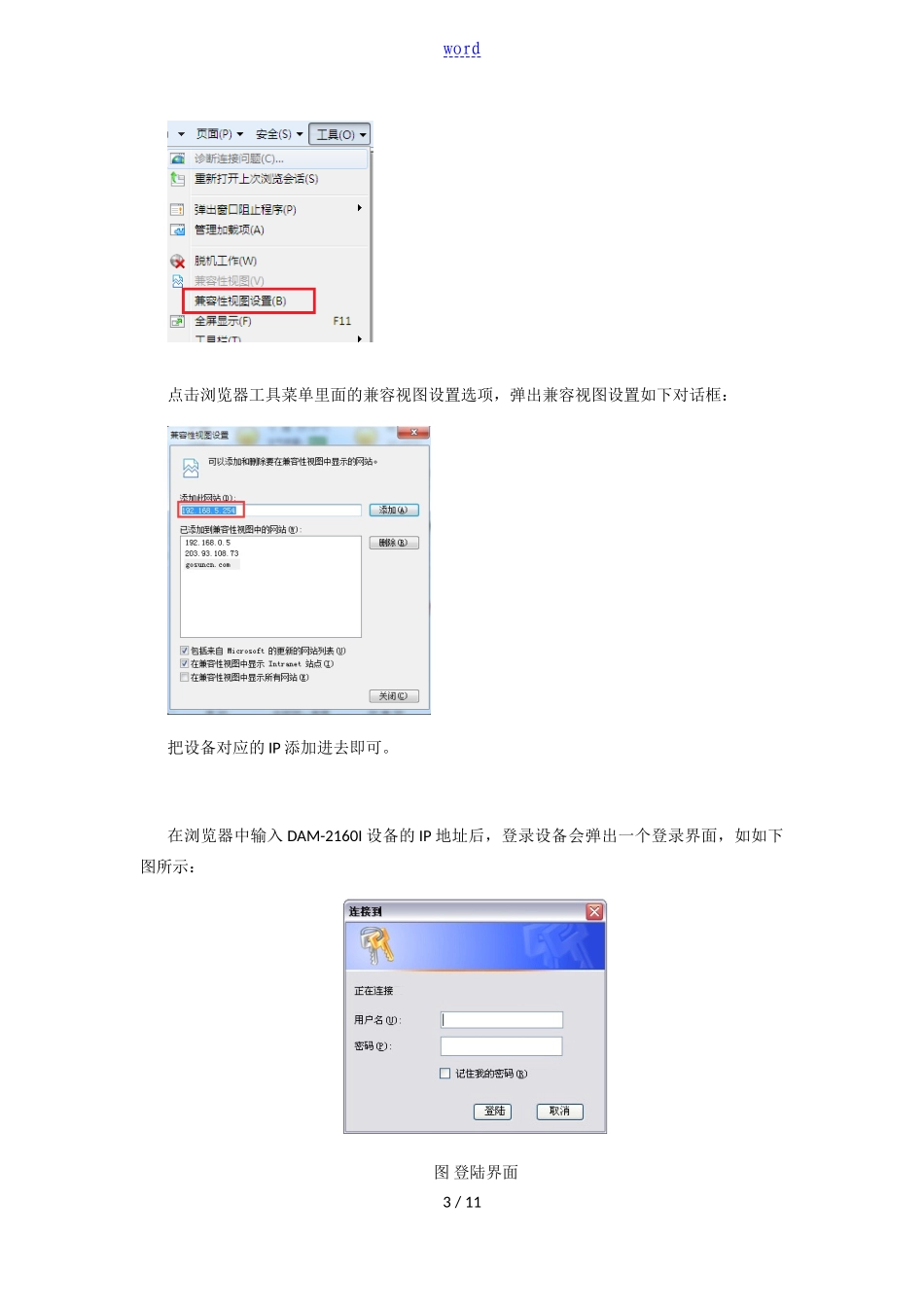

wordDAM-2160I-T综合智能数据采集系统参数配置说明1/11word操作说明：DAM-2160I-T的网口〔本地网口或ETH网口〕通过网线连接到交换机或PC机，检查连接正常后，打开IE浏览器，输入DAM-2160I的设备IP地址，可以登录到WEB网页网管；出厂默认IP地址为：192.168.5.254用户名：gosun0~gosun9密码：gs20151、电脑网络配置新设备初始默认IP为192.168.5.254，所以使用电脑连接到DAM-2160I的网页网管，必须先配置电脑的网络也是192.168.5.0网段；设置电脑网段方法如下：打开“本地连接〞“属性〞“Internet协议版本4〔TCP/IP4〕〞“属性〞，在“Internet协议版本4〔TCP/IP4〕〞页面选择“使用下面的IP地址〞，参照如下图，根据现场网络情况配置好网络参数即可。图Internet协议版本4〔TCP/IP4〕属性页面DAM-2160I网页网管登录页面配置好电脑与DAM-2160I设备在同一网段之后，使用IE9与以下版本浏览器(或使用IE内核的浏览器)，同时浏览器必须使用兼容模式登陆设备。〔注：其他版本浏览器，可能存在一些显示和排版的问题，不美观但不影响功能使用〕兼容模式设置如下：2/11word点击浏览器工具菜单里面的兼容视图设置选项，弹出兼容视图设置如下对话框：把设备对应的IP添加进去即可。在浏览器中输入DAM-2160I设备的IP地址后，登录设备会弹出一个登录界面，如如下图所示：图登陆界面3/11word用户名：gosun0〔可以是gosun0到gosun9〕，即可以允许10个用户同时登录网页网管；密码：gs20152、根本信息读取/设置(工程向导第一步)第四步：安装正常监控状态改为安装调测状态3、联网模式读取/设置〔工程向导第二步、第三步〕4/11word<1>联网工作模式：指当前设备采用的联网工作模式，包括：联网工作模式：选择4G工作模式(联通和电信的3G卡选3G工作模式)运营商：选择移动〔联通和电信〕APN接入点名称：填cmnet〔联通为3gnet,电信为#777〕本地手机号：填手机卡SIM卡的手机；用户名：用户验证名称，填root〔联通为root,电信为ctnetmycdma.〕密码：填写12345〔联通为12345，电信为〕<2>VPN模式：设备支持配置两路VPN，为VPN1、VPN2，目前只需要配置VPN1,VPN2保持默认配置即可，如上图联网模式配置页面所示；VPN1选择：选择L2TP/IPsec用户名称：填ttcw2015用户密码：填ttcw2015；主服务器地址：填；备服务器地址：填；秘钥：填123455/11word4、串口业务通道参数读取/配置〔工程向导第四步〕5、网络代理参数读取/设置〔工程向导第五步〕6、AI/DI根本信息读取和设置(工程向导第六步)6/11word配置通道4〔直流电压1〕,通道5〔直流电压2〕、通道6〔烟雾〕、通道8〔水浸〕、通道9〔红外〕、通道23〔后半组蓄电池电压1〕、通道24〔后半组蓄电池电压2〕，分别打开对应的通道，与配上设备编码，参考上图。注：上图不可打开温湿度接口，否如此会出现非智能采集器通信中断告警。7、AI/DI通道读取/设置〔工程向导第七步〕7/11word配置通道4〔直流电压1〕,通道5〔直流电压2〕、通道6〔烟雾〕、通道8〔水浸〕、通道9〔红外〕、通道23〔后半组蓄电池电压1〕、通道24〔后半组蓄电池电压2〕，分别打开对应的通道，参考上图。8/11word8、串口接入设备类型〔工程向导第八步〕智能485串口可配置串口1到串口6：智能232串口可配置串口7和串口8<1>串口类型：选智能设备采集模块〔只需配置已接智能设备的串口，没接设备的串口默认为透传〕。<2>设备模块名称：填localparse_dll。9、串口采集配置〔工程向导第九步〕9/11word1）选择FSU设备信息—串口采集配置，进入到配置界面。10/11word2）选着要配置的设备串口号，点击读取设备参数，看下该智能串口是否已经配置了参数。3）串口采集参数配置：都是配置设备1，选择设备类型—设备厂家—设备型号—设备编码—设备别名—设备地址—通讯轮询时间—设备回话时间—设备版本号—协议名称—数据位—停止位—校验位—波特率4）反复操作2〕3〕步骤，从串口1开始，接了多少个智能设备，就配置完对应串口。摄像头配置admingosun123时间校对Camera名称需改为基站名称11/11
