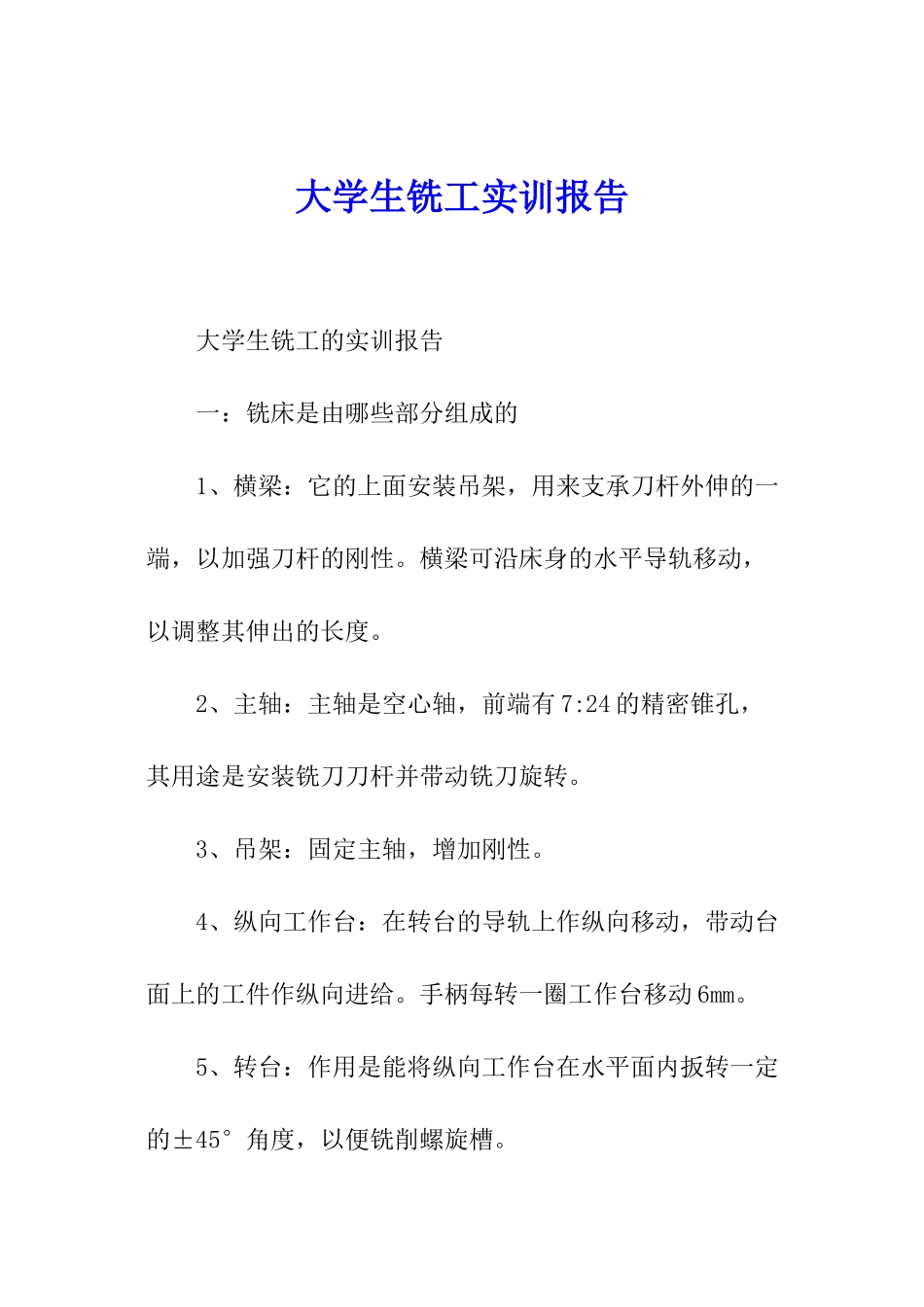

大学生铣工实训报告 大学生铣工的实训报告 一：铣床是由哪些部分组成的 1、横梁：它的上面安装吊架，用来支承刀杆外伸的一端，以加强刀杆的刚性。横梁可沿床身的水平导轨移动，以调整其伸出的长度。 2、主轴：主轴是空心轴，前端有 7:24 的精密锥孔，其用途是安装铣刀刀杆并带动铣刀旋转。 3、吊架：固定主轴，增加刚性。 4、纵向工作台：在转台的导轨上作纵向移动，带动台面上的工件作纵向进给。手柄每转一圈工作台移动 6mm。 5、转台：作用是能将纵向工作台在水平面内扳转一定的±45°角度，以便铣削螺旋槽。 6、横向工作台：位于升降台上面的水平导轨上，带动工件前后移动，手柄每传一圈，工作台移动 6mm。 7、升降台：它可以使整个工作台沿床身的垂直导轨上下移动，以调整工作台面到铣刀的距离，并作垂直进给。手柄 2mm/r。 8、床身：用来固定和支承铣床上所有的部件。电动机、主轴及主轴变速机构等安装在它的内部。 小结 铣床的特点： 转速高，功率大，刚性好，工作台间有间隙消除机构，可高速铣削，操作方便。 二：铣刀 (1)型号 X6130 X5030A Y3150 (2)意观察铣刀的形状和用途，并回答: a.铣平面时常用的铣刀有:(圆柱铣刀，螺旋齿圆柱铣刀，端铣刀，镶齿端铣刀). b:铣直槽时常用的铣刀有:(键槽铣刀.立铣刀，盘铣刀).垼垼垼 c:铣角度槽时常用的铣刀有:(单角度铣刀，双角度铣刀). D 齿轮加工的刀具有：滚刀，成型铣刀 (3)写出铣床的'主要附件并说明其用途 a:(平口钳)，其用途是(装夹体积小，形状规则的工件). b:(回转工作台)，其用途是(加工圆弧面). c:(万能铣头)，其用途是(扩大加工范围). d:(分度头)，其用途是(旋转并等分工件). (4)夹具的作用 1：保证加工工件的精度。 2：提高生产效率，降低加工成本。 3：扩大机床工艺范围。 (5)卧式铣床的主运动是刀具的旋转 进给运动是工件的直线运动，铣削加工一般可达IT8IT9 精度，表面粗糙度值 Ra 不高于 6.3–1.6um. (6)铣刀常见磨损形式有： 机械，热裂，粘结，相变，扩散，氧化。 (7)加工时的振动有：颤振和受迫振动。 (8)齿轮加工的两种方法有：展成法和仿形法 (9)Ra 产生的三个原因是：塑变，残留，振动。 (10)分度头的四种用法是：简单分度，角度分度，近似分度，差动分度。 三：计算题 分度头中蜗杆蜗轮的转动比 i=1/40，分度头上分度盘的各圈孔数为 24，30，37，51，53，54.66 现欲加工一齿数 Z=36 的齿轮，问:每铣一个齿槽时分...
