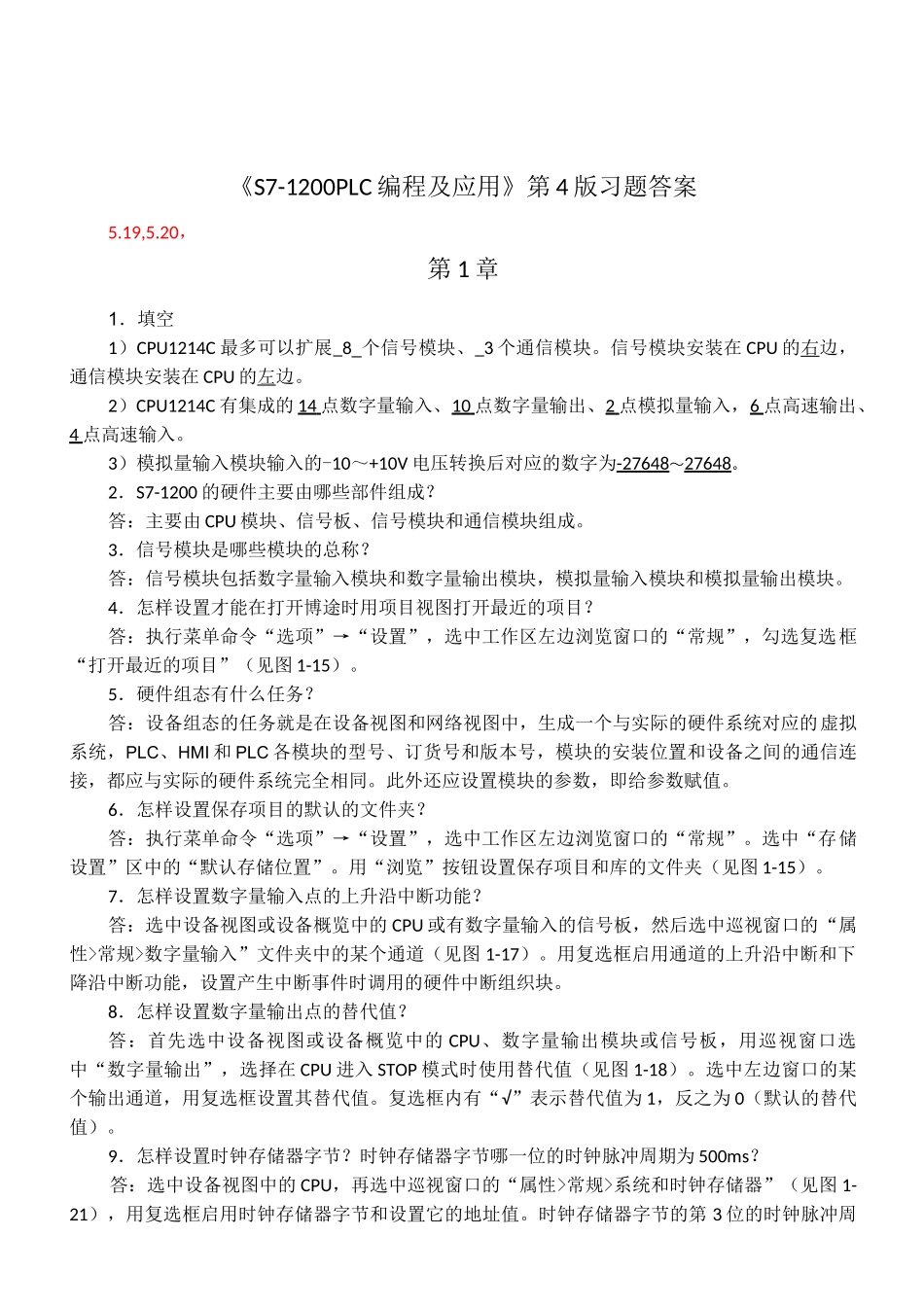

《S7-1200PLC编程及应用》第4版习题答案5.19,5.20，第1章1．填空1）CPU1214C最多可以扩展_8_个信号模块、_3个通信模块。信号模块安装在CPU的右边，通信模块安装在CPU的左边。2）CPU1214C有集成的14点数字量输入、10点数字量输出、2点模拟量输入，6点高速输出、4点高速输入。3）模拟量输入模块输入的-10～+10V电压转换后对应的数字为-27648～27648。2．S7-1200的硬件主要由哪些部件组成？答：主要由CPU模块、信号板、信号模块和通信模块组成。3．信号模块是哪些模块的总称？答：信号模块包括数字量输入模块和数字量输出模块，模拟量输入模块和模拟量输出模块。4．怎样设置才能在打开博途时用项目视图打开最近的项目？答：执行菜单命令“选项”→“设置”，选中工作区左边浏览窗口的“常规”，勾选复选框“打开最近的项目”（见图1-15）。5．硬件组态有什么任务？答：设备组态的任务就是在设备视图和网络视图中，生成一个与实际的硬件系统对应的虚拟系统，PLC、HMI和PLC各模块的型号、订货号和版本号，模块的安装位置和设备之间的通信连接，都应与实际的硬件系统完全相同。此外还应设置模块的参数，即给参数赋值。6．怎样设置保存项目的默认的文件夹？答：执行菜单命令“选项”→“设置”，选中工作区左边浏览窗口的“常规”。选中“存储设置”区中的“默认存储位置”。用“浏览”按钮设置保存项目和库的文件夹（见图1-15）。7．怎样设置数字量输入点的上升沿中断功能？答：选中设备视图或设备概览中的CPU或有数字量输入的信号板，然后选中巡视窗口的“属性>常规>数字量输入”文件夹中的某个通道（见图1-17）。用复选框启用通道的上升沿中断和下降沿中断功能，设置产生中断事件时调用的硬件中断组织块。8．怎样设置数字量输出点的替代值？答：首先选中设备视图或设备概览中的CPU、数字量输出模块或信号板，用巡视窗口选中“数字量输出”，选择在CPU进入STOP模式时使用替代值（见图1-18）。选中左边窗口的某个输出通道，用复选框设置其替代值。复选框内有“√”表示替代值为1，反之为0（默认的替代值）。9．怎样设置时钟存储器字节？时钟存储器字节哪一位的时钟脉冲周期为500ms？答：选中设备视图中的CPU，再选中巡视窗口的“属性>常规>系统和时钟存储器”（见图1-21），用复选框启用时钟存储器字节和设置它的地址值。时钟存储器字节的第3位的时钟脉冲周期为500ms。10．使用系统存储器默认的地址MB1，哪一位是首次扫描位？答：M1.0是首次扫描位。第2章1．填空1）数字量输入模块某一外部输入电路接通时，对应的过程映像输入位为1状态，梯形图中对应的常开触点接通，常闭触点断开。2）若梯形图中某一过程映像输出位Q的线圈“断电”，对应的过程映像输出位为0状态，在写入输出模块阶段之后，继电器型输出模块对应的硬件继电器的线圈断电，其常开触点断开，外部负载断电。3）二进制数2#0100000110000101对应的十六进制数是16#4185，对应的十进制数是16773，绝对值与它相同的负数的补码是2#1011111001111011。4）二进制补码2#1111111110100101对应的十进制数为-91。5）Q4.2是输出字节QB4的第2位。6）MW4由MB4和MB5组成，MB4是它的高位字节。7）MD104由MW104和MW106组成，MB107是它的最低位字节。2．S7-1200可以使用哪些编程语言？答：可以使用梯形图（LAD）、函数块图（FDB）和结构化控制语言（SCL）。3．S7-1200的代码块包括哪些块？代码块有什么特点？答：OB、FB、FC统称为代码块，代码块包含程序。4．RAM与FEPROM各有什么特点？答：芯片的电源消失后，RAM存储的数据将会丢失，而EEPROM存储的数据不会丢失。RAM的价格便宜，工作频率比EEPROM高得多。5．装载存储器和工作存储器各有什么作用？答：装载存储器是非易失性的存储器，用于保存用户程序、数据和组态信息。工作存储器是集成在CPU中的高速存取的RAM，CPU将用户程序中与程序执行有关的部分复制到工作存储器。CPU断电时，工作存储器中的内容将会丢失。6．字符串的第一个字节和第二个字节存放的是什么？答：字符串的第一个字节是字符串的最大字符长度，第二个字节是字符串当前有效字符的个数。7．数组元素的下标的下限值和上限值分别...
