剪力墙钢支撑四代产品施工技术交底(附常用计算书)_最终定稿版VIP专享

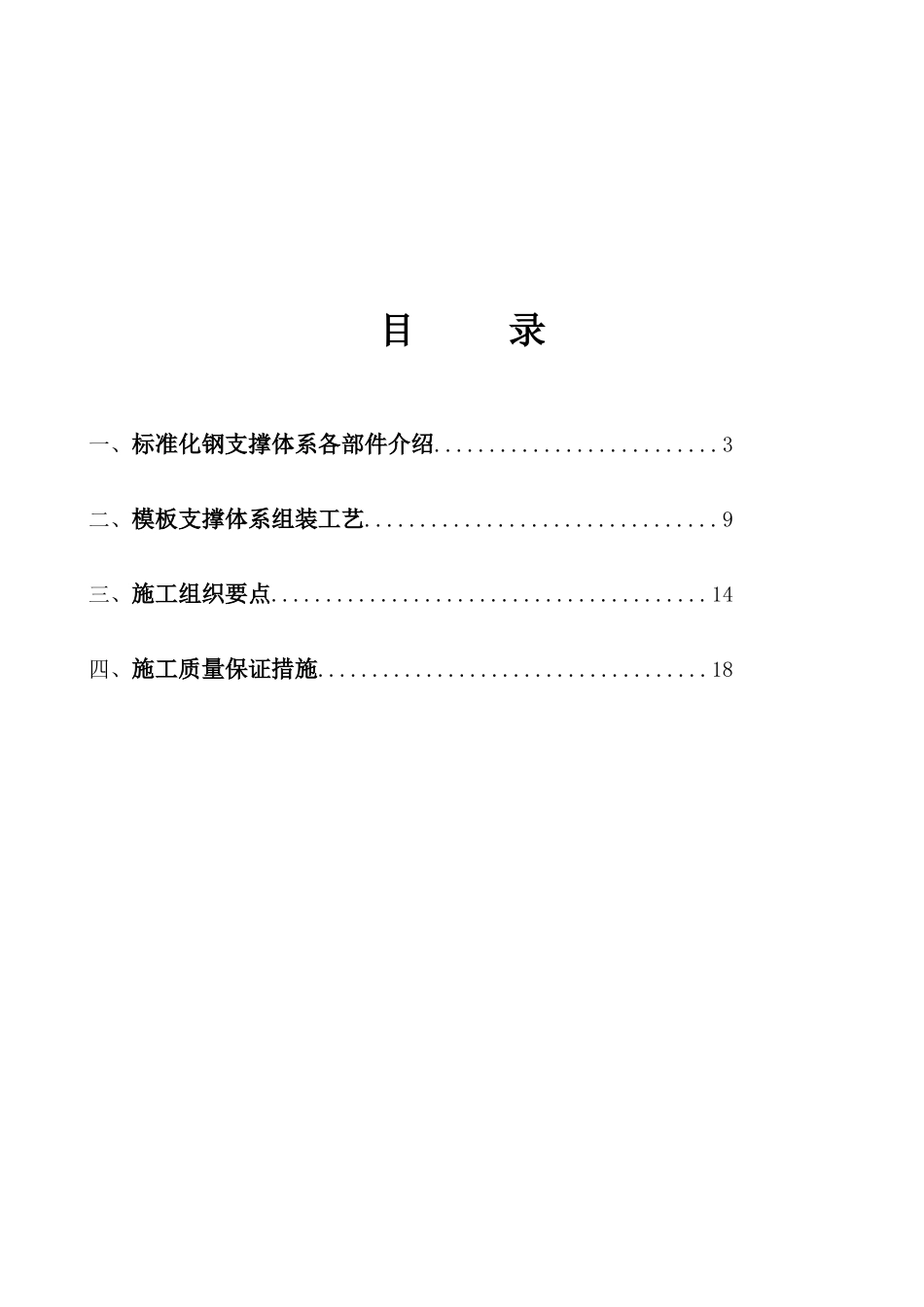

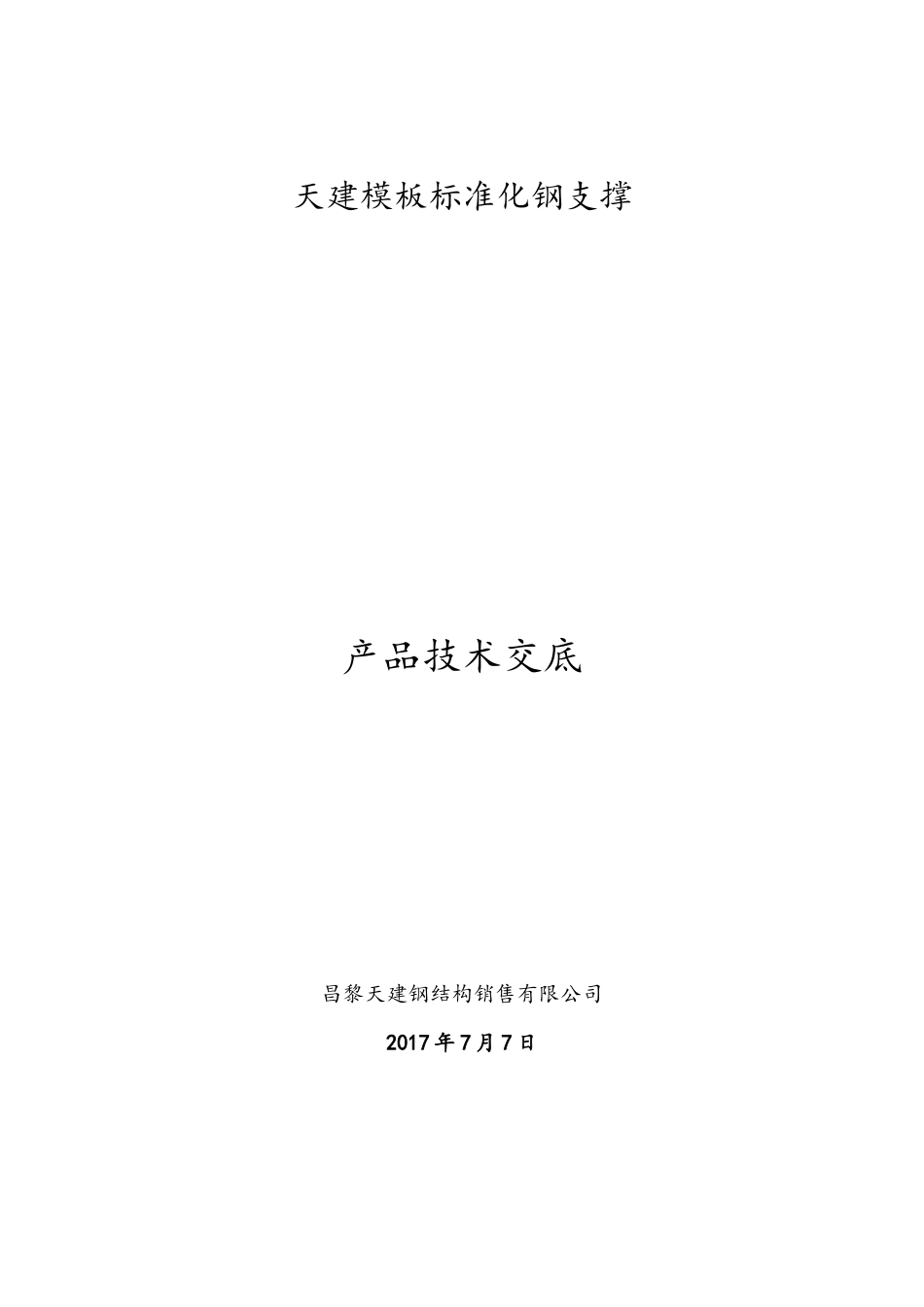

天 建 实 业天建模板标准化钢支撑产品技术交底昌黎天建钢结构销售有限公司2017 年 7 月 7 日目 录一、标准化钢支撑体系各部件介绍..........................3二、模板支撑体系组装工艺................................9三、施工组织要点........................................14四、施工质量保证措施....................................18一 标准化钢支撑体系各部件介绍1、墙体横杠A 规格：由两根 60mm×20mm 内卷边 C 型冷弯型钢组装而成，壁厚 2.75mm 每米重 4.2KgＢ作用：用于剪力墙横向加固。Ｃ优点：加大了与剪力墙模板竖向龙骨的受力面，克服自然涨模现象，规格统一，侧面有连接定位用圆孔，连接组装方便，且重量轻便于操作，提高工人安装效率。Ｄ产品尺寸：600mm 900mm 1200mm 1500mm 1800mm 2100mm 2400 mm 2700mm 3000mm 3300mm 等2、阴角 L 型横杠 A 型A 组成：又叫阴角加固件，由两根短横杠焊接组成，角度为 90°。B 作用：替代钢管，用于剪力墙阴角处的水平方向加固。C 优点：预制９０°角度，保证剪力墙的制作质量，与横杠搭配使用，快速连接，而且操作简单。D 同产品对比：相对比 LB 型阴角锁具，安拆更快捷，适用于短肢剪力墙。E 规格：L600mm－800mmL800mm－800mmL800mm－1000mmL800mm-1200mm 等L 型(阴角锁具)B 型A 组成：又叫阴角锁具，由两根 U 型横杠焊接组成，角度为 90°。B 作用：替代钢管，用于剪力墙阴角处的水平方向加固。C 优点：预制９０°角度，保证剪力墙的制作质量，与横杠搭配使用，操作简单。D 同产品对比：相对比 LA 型阴角锁具，阴角加固更牢靠，配合横杠卡主阴角木方，阴角浇筑效果更理想。E 规格：L400mm－450mm3、阳角锁具 A 型A 组成：锁具由阳角锁具，阳角顶片，阳角勾子组成。B 作用：用于剪力墙阳角的加固。C：优点：采取一销一顶，两步快速完成阳角加固，完全避免传统阳角加固中出现的松动变形的问题，保证了阳角的 90°角。D 同产品对比：相对比阳角 B 型，横杠材料通用性更高，更适用短肢剪力墙。阳角角铁 B 型A 组成：由两根 90°角铁焊接横杠预制孔位，加固顶丝组成。B 作用：用于剪力墙阳角的加固。C：优点：采取加固丝杆穿过阳角预制孔位，一步快捷阳角加固，阳角丝杆对拉，保证了阳角的 90°角。D 同产品对比：相对比阳角 A 型，安拆更快捷，阳角成型效果更好。4、横杠连接锁具 A A 组成：由一根方钢管和两...
