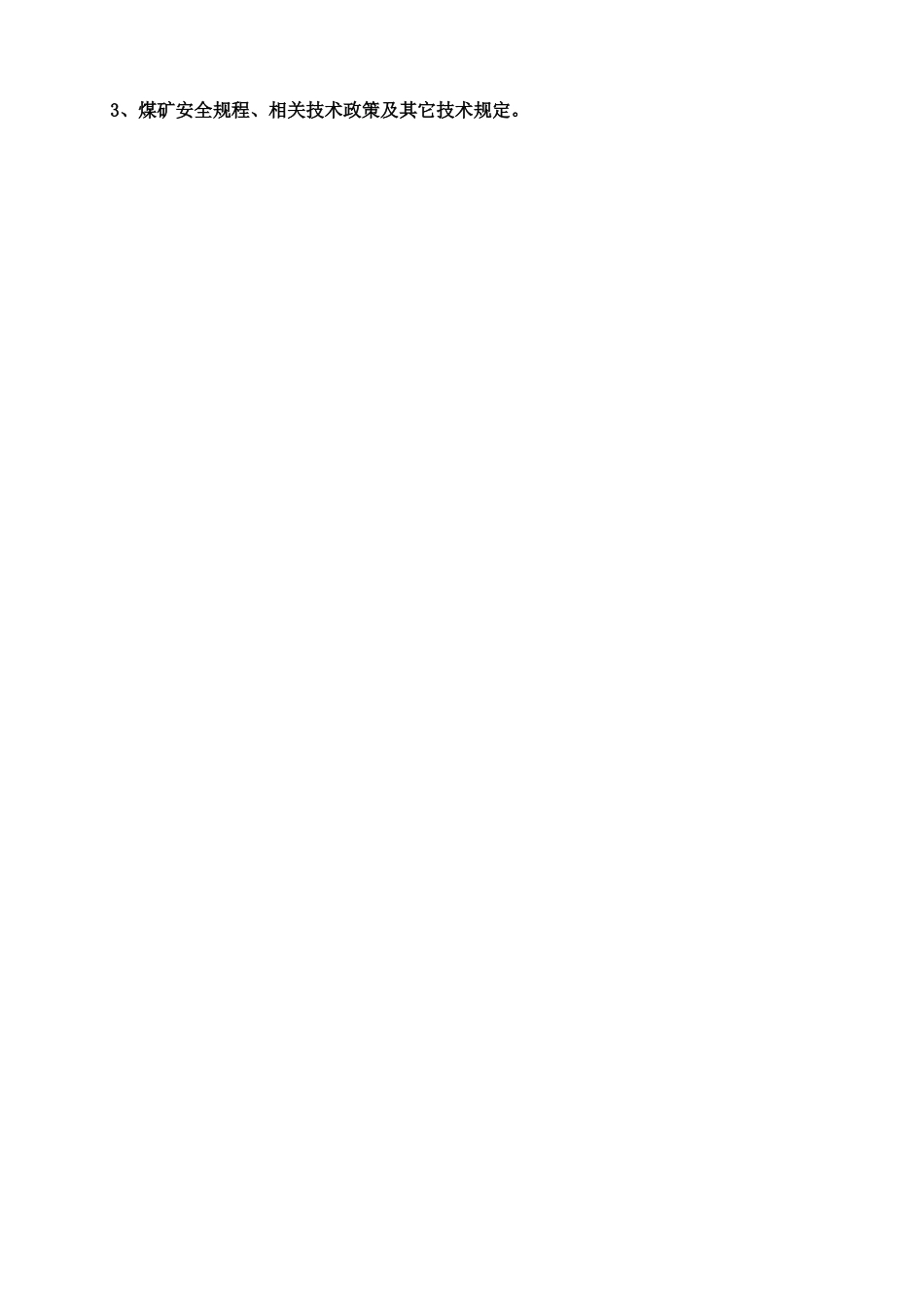

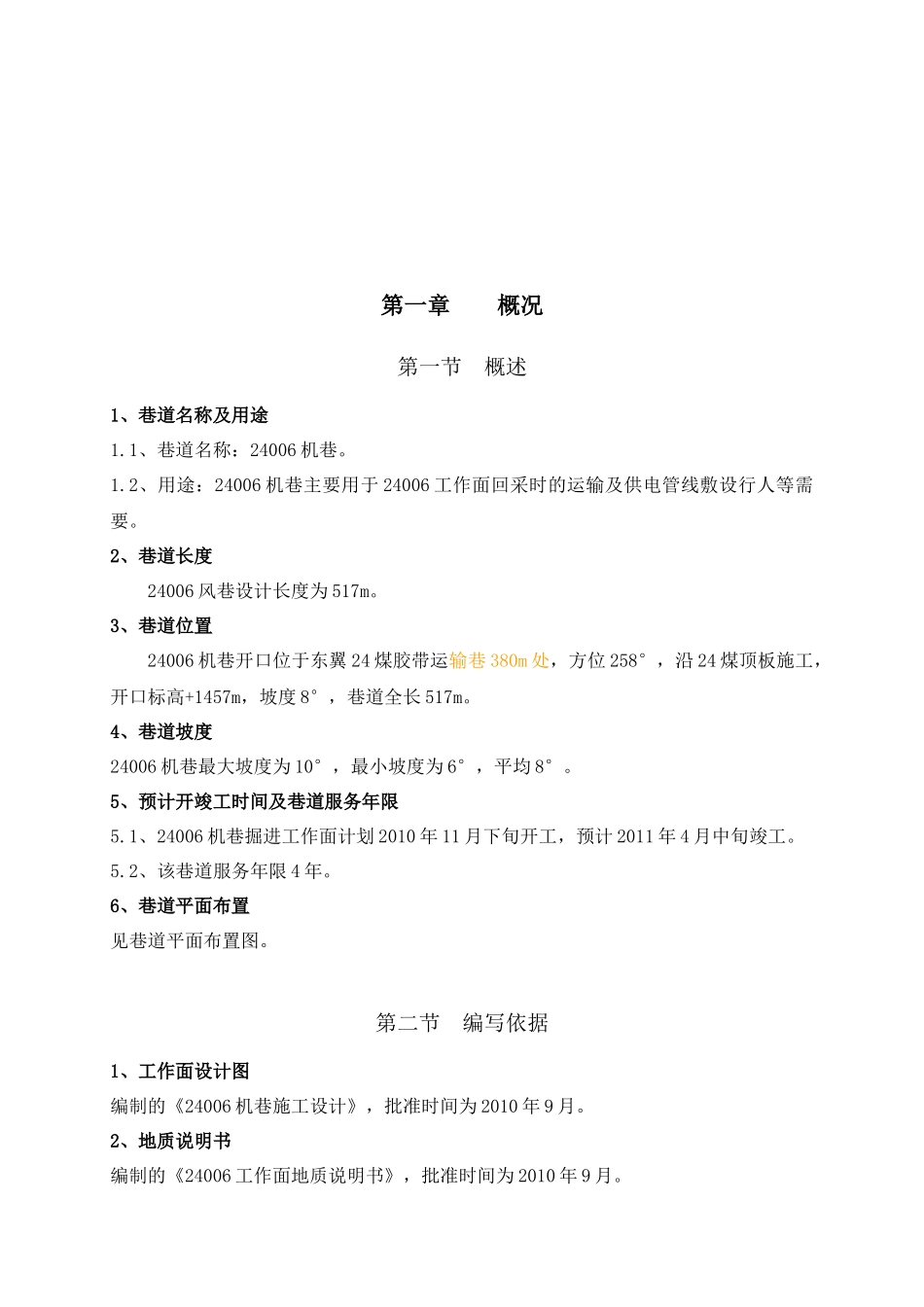

第一章 概况第一节 概述1、巷道名称及用途 1.1、巷道名称：24006 机巷。1.2、用途：24006 机巷主要用于 24006 工作面回采时的运输及供电管线敷设行人等需要。2、巷道长度24006 风巷设计长度为 517m。3、巷道位置24006 机巷开口位于东翼 24 煤胶带运输巷 380m 处，方位 258°，沿 24 煤顶板施工，开口标高+1457m，坡度 8°，巷道全长 517m。4、巷道坡度24006 机巷最大坡度为 10°，最小坡度为 6°，平均 8°。5、预计开竣工时间及巷道服务年限5.1、24006 机巷掘进工作面计划 2010 年 11 月下旬开工，预计 2011 年 4 月中旬竣工。5.2、该巷道服务年限 4 年。6、巷道平面布置见巷道平面布置图。第二节 编写依据1、工作面设计图编制的《24006 机巷施工设计》，批准时间为 2010 年 9 月。2、地质说明书编制的《24006 工作面地质说明书》，批准时间为 2010 年 9 月。3、煤矿安全规程、相关技术政策及其它技术规定。第二章 地面位置及地质情况第一节 地面相对位置及邻近采区开采情况1、地表状况24006 工作面的上部地面为高低不平的山谷，标高为+1567m，无其它建筑物。2、井下位置及四邻采掘情况工作面位置及井上下关系如下表 2-1。表 2-1水平名称24 煤水平采区名称24004地面标高+1567m～+1720m工作面标高+1400 ～+1457地面相对位置24006 工作面的上部地面为高低不平的山沟坡地 ，耕地较少,地面无建筑物掘进对地面设施的影响工作面掘进后，对地表坡地不造成影响。井下位置以及与四邻采掘关系南邻 24002 工作面，北邻 24004 机巷，西至井田边界保护煤柱，东邻 24 煤行人巷已有采掘情况及断层对掘进工作的影响24006 机巷开口位于 24 煤运输巷皮带巷内，加强开口处顶板支护。第二节煤层赋存特征1、24 煤层：位于上二叠统龙潭组，是区内发育最好的一层主要可采煤层，据钻孔资料可知煤层厚 2.15～4.5m，平均 3.3m。局部含夹矸一。煤层以粉状为主，块状次之，质现较脆,黑、灰黑色细至中条带状半暗至半亮型低灰中高硫无烟煤。煤（岩）产状走向 EN175°、倾向 EN268°,倾角 6°～10°,平均 8°。顶、底板岩性：直接顶为灰色灰黑色薄层状,节理较发育,节理面多见方解石充填。局部有伪顶，掘进时不易控制，掘进过程中要加强顶板管理；底板为砂质粘土岩，水平层理、条纹带构造成份为浅灰色粉砂岩。附：煤岩层综合柱状图第三节 地质构造煤（岩）产状走向 EN175°、倾向 EN268°,倾角 6°～10...
