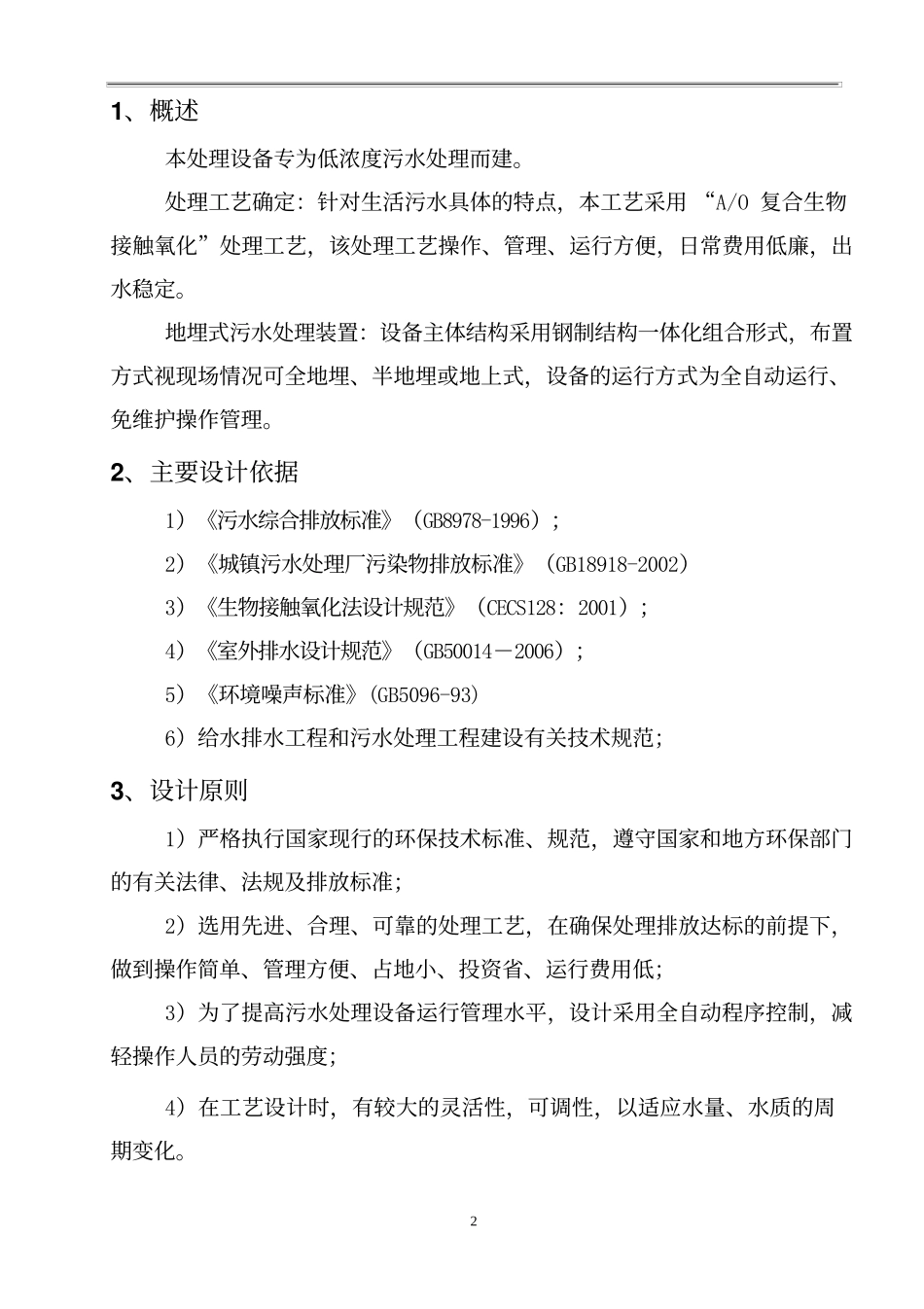

地埋式一体化设备说明书11、概述本处理设备专为低浓度污水处理而建。处理工艺确定：针对生活污水具体的特点，本工艺采用“A/O复合生物接触氧化”处理工艺，该处理工艺操作、管理、运行方便，日常费用低廉，出水稳定。地埋式污水处理装置：设备主体结构采用钢制结构一体化组合形式，布置方式视现场情况可全地埋、半地埋或地上式，设备的运行方式为全自动运行、免维护操作管理。2、主要设计依据1）《污水综合排放标准》（GB8978-1996）；2）《城镇污水处理厂污染物排放标准》（GB18918-2002）3）《生物接触氧化法设计规范》（CECS128：2001）；4）《室外排水设计规范》（GB50014－2006）；5）《环境噪声标准》(GB5096-93)6）给水排水工程和污水处理工程建设有关技术规范；3、设计原则1）严格执行国家现行的环保技术标准、规范，遵守国家和地方环保部门的有关法律、法规及排放标准；2）选用先进、合理、可靠的处理工艺，在确保处理排放达标的前提下，做到操作简单、管理方便、占地小、投资省、运行费用低；3）为了提高污水处理设备运行管理水平，设计采用全自动程序控制，减轻操作人员的劳动强度；4）在工艺设计时，有较大的灵活性，可调性，以适应水量、水质的周期变化。25）采用污泥好氧硝化工艺，以降低剩余污泥产生量；6）因地制宜，合理布局，有效地利用空间和场地。4、设计处理工艺工艺选择：本工程处理的污水为常规的综合生活污水或性质类似生活污水的其他类废水，如医院废水、酒店、餐饮废水等，BOD/COD值在0.5左右，COD/TN＞8。因此采用前置脱氮A/O生物接触氧化工艺，该工艺操作简单，运转费用低，处理效果好，运行稳定。是目前较为成熟的生活污水处理工艺，能有效地确保污水达标排放。工艺流程注：1、虚线图框中为一体化钢制污水处理成套设备。2、一体化钢制设备基础底板为钢筋混凝土结构。5、工艺介绍各排污点生活污水分别由排水系统收集后，进入污水处理站的格栅井，3去除漂浮物及颗粒杂物后，进入调节池，进行污水大颗粒沉降及污水均质均量，再经液位控制仪传递信号，由提升泵送至A级缺氧生物处理池与回流混合液混合在缺氧状态反硝化均以污水有机物为碳源进行反硝化，去除硝态氮同时降低有机物浓度，然后入流O级生物接触氧化池进行好氧生化反应，在此绝大部分有机污染物通过微生物的同化合成与异化分解得以降解，出水自流至二沉池进行固液分离后，沉淀池上清液流入消毒池，经投加氯片接触溶解消毒，杀灭水中有害菌种后达标外排。由格栅截留下的杂物定期装入小车倾倒至垃圾场，二沉池中的污泥部分回流至A级生物处理池，另一部分污泥泵提至污泥池进行污泥好氧消化后定期抽吸外运，污泥池上清液回流至调节池再处理。6、工艺特点◙采用成熟的A/O生化处理工艺，具有良好的去除污水中的有机物和较好的脱氮功能，以满足排放标准的要求；◙具有较好的耐冲击负荷能力，以适应水质、水量变化的特点；◙工艺采用前置反硝化，由于脱氮过程中以污水中有机物为碳源进行反应，大大降低有机物，减少后生化处理有机物浓度；◙采用新型填料，挂膜快，寿命长，处理见效快；◙充分考虑二次污染产生的可能性，将其影响降低至最低程度；◙采用集中控制、自动化运行，易于管理维修，提高系统可靠性、稳定性。◙系统处理设施全部设置在地表以下，不占地表面积，可作绿化，又利于防冻。7、设备组成、性能特点污水处理设备壳体采用Q235B钢板制作。4设备防腐环氧煤沥青，漆膜厚500um（1）格栅井设置目的：在污水进入调节池前设置一道固定格栅，用以去除污水中的软性缠绕物、较大固颗粒杂物及飘浮物，从而保护后续工作水泵使用寿命并降低系统处理工作负荷。设置特点：格栅井设置为地下式钢制结构，固定格栅采用一道。（2）调节池设置目的：污水经格栅处理后进入调节池进行水量、水质的调节均化，保证后续生化处理系统水量、水质的均衡、稳定。设计特点：设计有效停留时间8-10小时以上。（3）调节池提升水泵设置目的：调节池内设置潜污泵，经均量均质的污水提升至后级处理。设计特点：潜污泵，液位控制。（4）A级生物处理池（缺氧池）设置目的：将污水进一步混合，充分利用池内高效生物弹性填料作为细...
