南宁南轨道衡施工组织设计

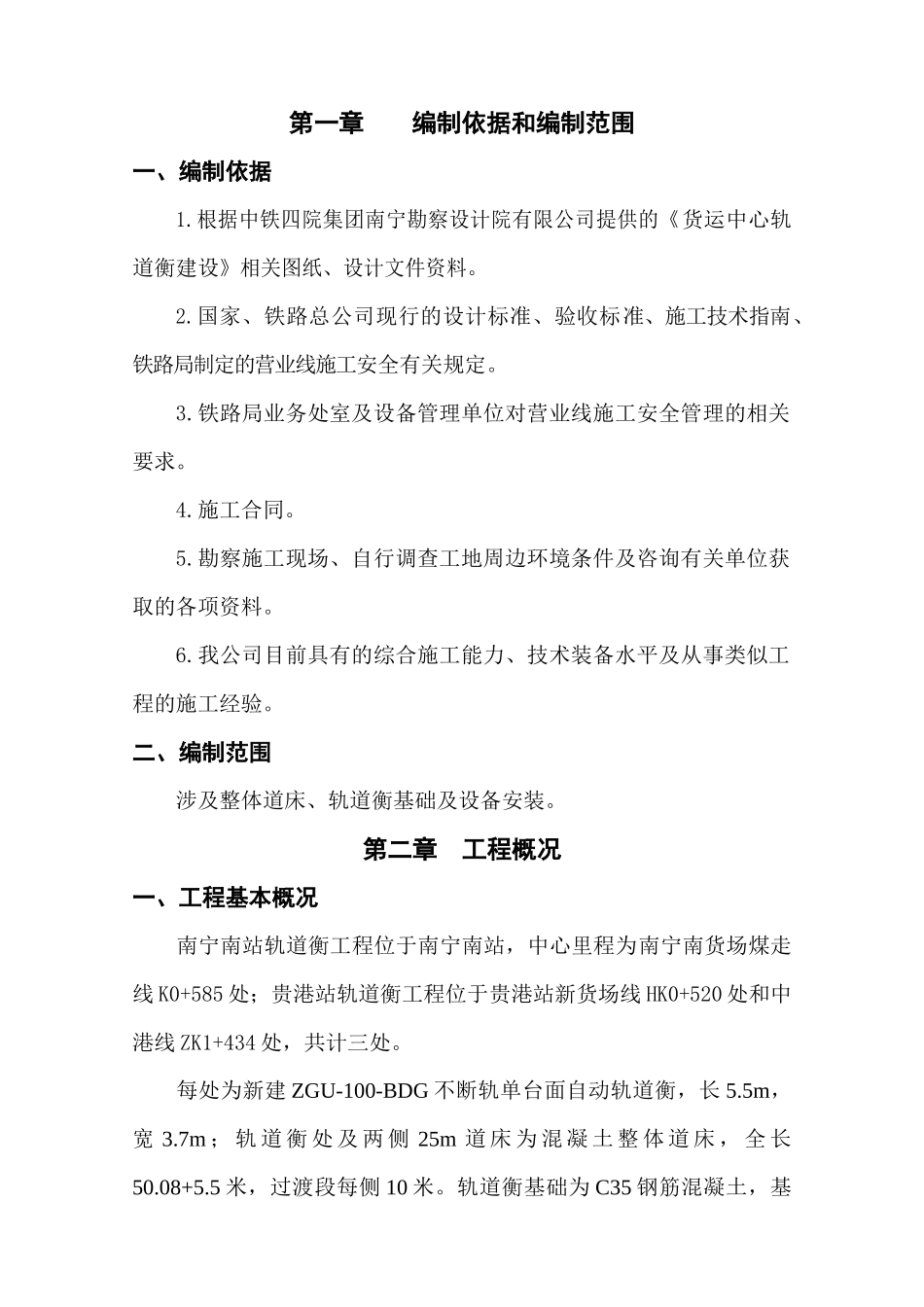

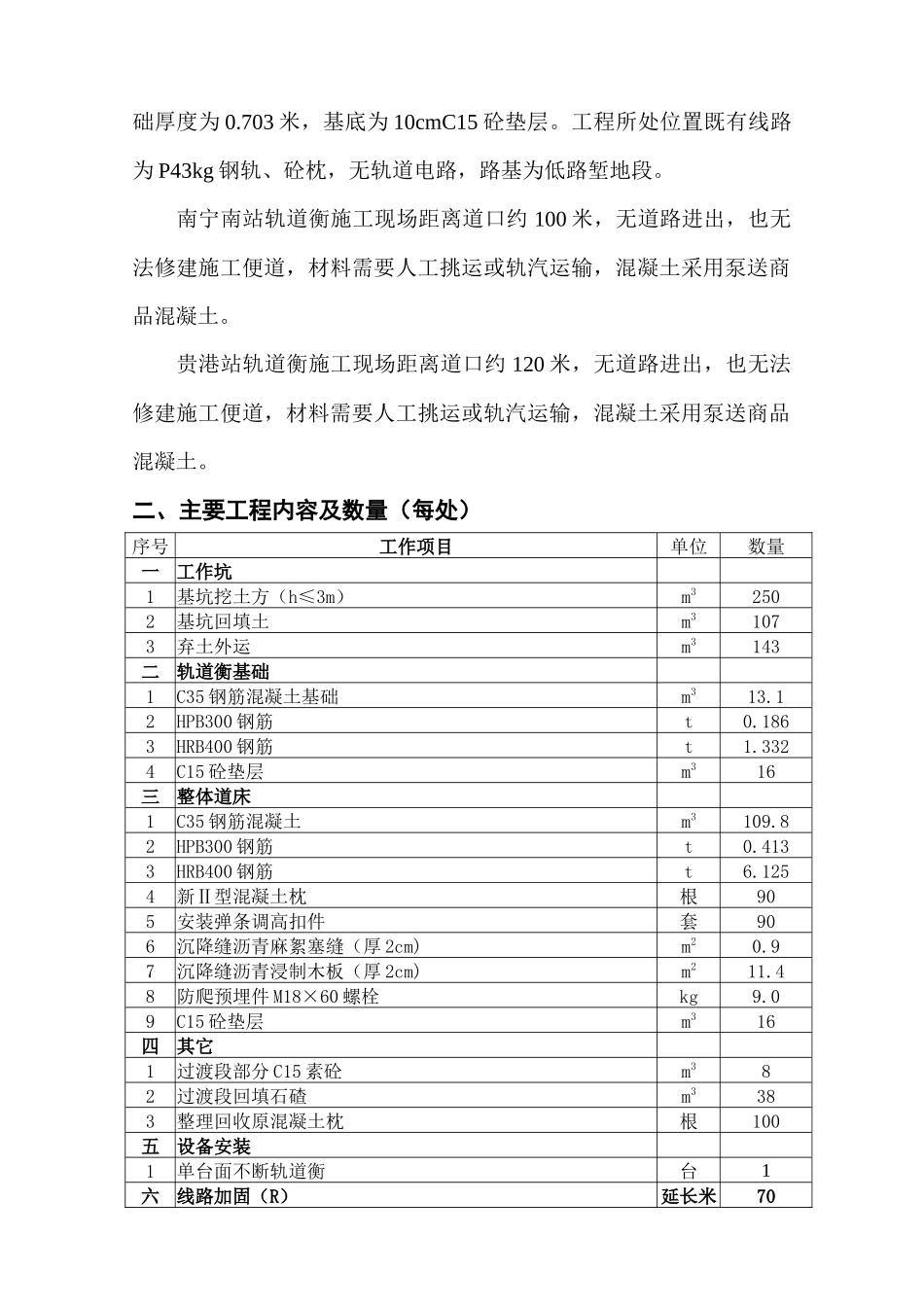

第一章 编制依据和编制范围一、编制依据1.根据中铁四院集团南宁勘察设计院有限公司提供的《货运中心轨道衡建设》相关图纸、设计文件资料。2.国家、铁路总公司现行的设计标准、验收标准、施工技术指南、铁路局制定的营业线施工安全有关规定。3.铁路局业务处室及设备管理单位对营业线施工安全管理的相关要求。4.施工合同。5.勘察施工现场、自行调查工地周边环境条件及咨询有关单位获取的各项资料。6.我公司目前具有的综合施工能力、技术装备水平及从事类似工程的施工经验。二、编制范围涉及整体道床、轨道衡基础及设备安装。第二章 工程概况一、工程基本概况南宁南站轨道衡工程位于南宁南站，中心里程为南宁南货场煤走线 K0+585 处；贵港站轨道衡工程位于贵港站新货场线 HK0+520 处和中港线 ZK1+434 处，共计三处。每处为新建 ZGU-100-BDG 不断轨单台面自动轨道衡，长 5.5m，宽 3.7m ； 轨 道 衡 处 及 两 侧 25m 道 床 为 混 凝 土 整 体 道 床 ， 全 长50.08+5.5 米，过渡段每侧 10 米。轨道衡基础为 C35 钢筋混凝土，基础厚度为 0.703 米，基底为 10cmC15 砼垫层。工程所处位置既有线路为 P43kg 钢轨、砼枕，无轨道电路，路基为低路堑地段。南宁南站轨道衡施工现场距离道口约 100 米，无道路进出，也无法修建施工便道，材料需要人工挑运或轨汽运输，混凝土采用泵送商品混凝土。贵港站轨道衡施工现场距离道口约 120 米，无道路进出，也无法修建施工便道，材料需要人工挑运或轨汽运输，混凝土采用泵送商品混凝土。二、主要工程内容及数量（每处）序号工作项目单位数量一工作坑1基坑挖土方（h≤3m）m32502基坑回填土m31073弃土外运m3143二轨道衡基础1C35 钢筋混凝土基础m313.12HPB300 钢筋t0.1863HRB400 钢筋t1.3324C15 砼垫层m316三整体道床1C35 钢筋混凝土m3109.82HPB300 钢筋t0.4133HRB400 钢筋t6.1254新Ⅱ型混凝土枕根905安装弹条调高扣件套906沉降缝沥青麻絮塞缝（厚 2cm)m20.97沉降缝沥青浸制木板（厚 2cm)m211.48防爬预埋件 M18×60 螺栓kg9.09C15 砼垫层m316四其它1过渡段部分 C15 素砼m382过渡段回填石碴m3383整理回收原混凝土枕根100五设备安装1单台面不断轨道衡台1六线路加固（R）延长米70安全 员 材料员 技术员质检员 施工员 总工程师项目经理1工字钢线路加固(单股道)m96附注：轨道衡设备安装主要工程量包括：（1）轨道衡台面安装；（2）轨道衡电器安装（轨道衡四...
