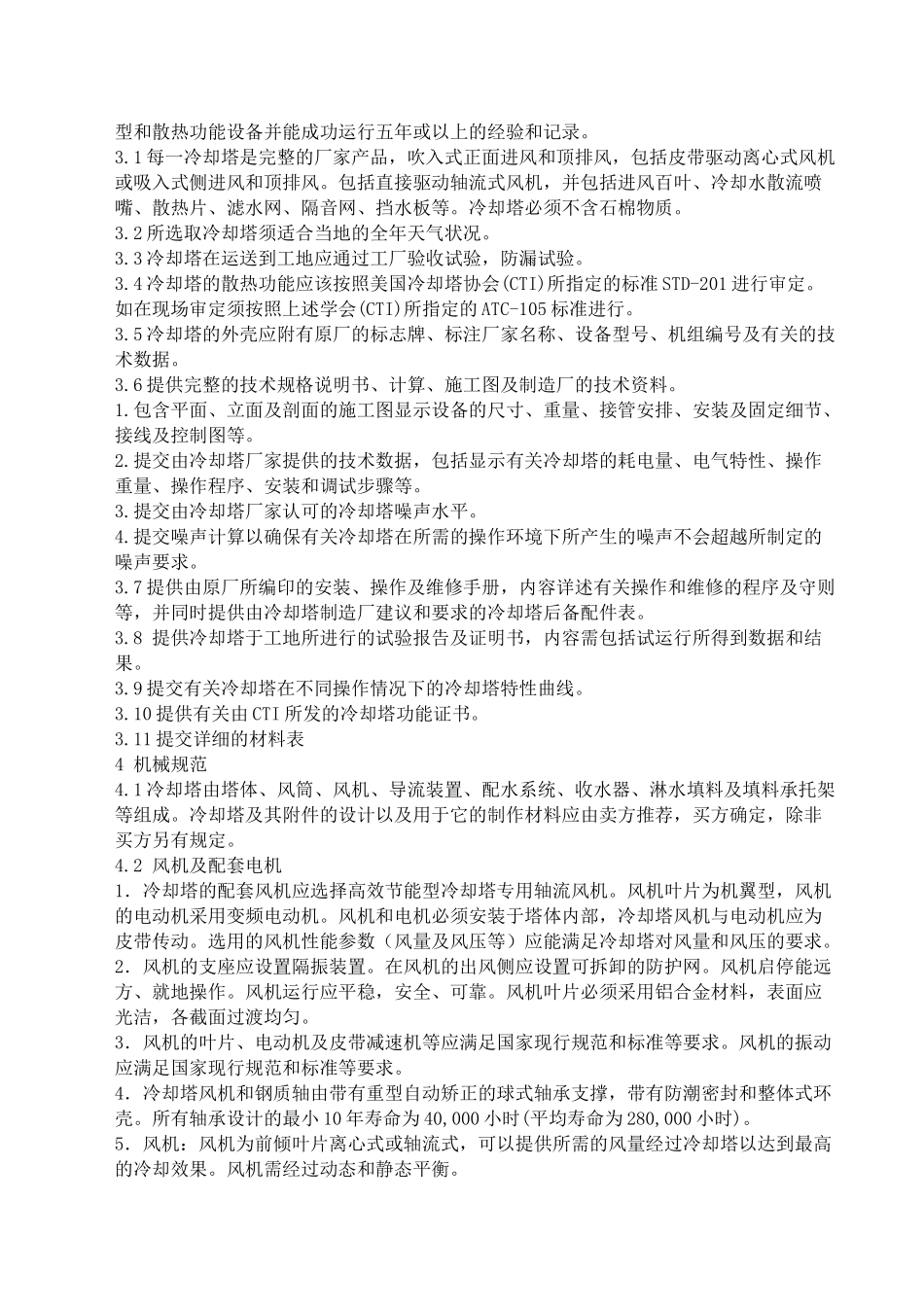

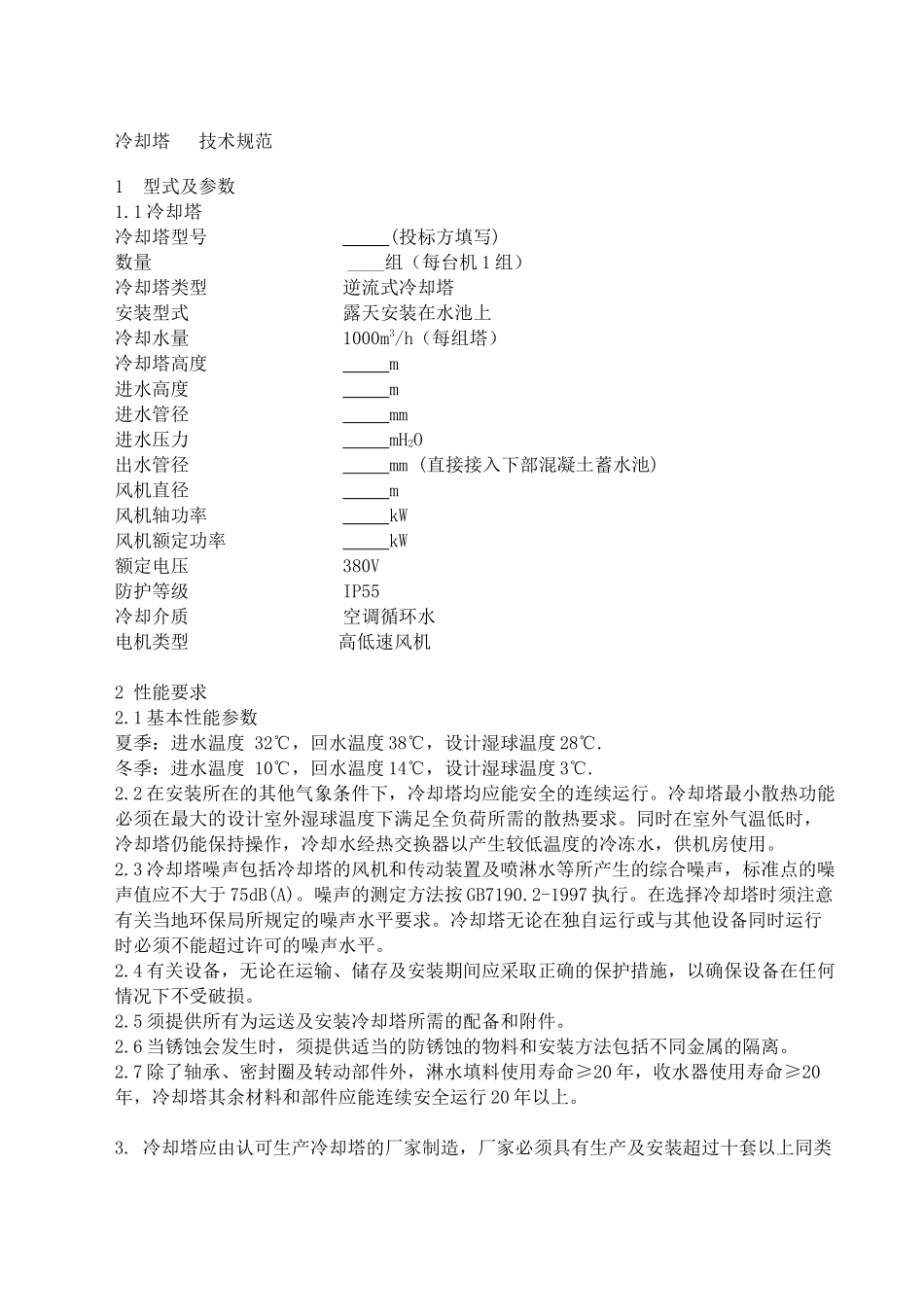

冷却塔 技术规范1 型式及参数1.1 冷却塔冷却塔型号 (投标方填写)数量 ____组（每台机 1 组）冷却塔类型逆流式冷却塔安装型式露天安装在水池上冷却水量1000m3/h（每组塔）冷却塔高度 m进水高度 m进水管径 mm进水压力 mH2O出水管径 mm (直接接入下部混凝土蓄水池)风机直径 m风机轴功率 kW风机额定功率 kW额定电压380V防护等级IP55冷却介质空调循环水电机类型 高低速风机2 性能要求2.1 基本性能参数夏季：进水温度 32℃，回水温度 38℃，设计湿球温度 28℃.冬季：进水温度 10℃，回水温度 14℃，设计湿球温度 3℃.2.2 在安装所在的其他气象条件下，冷却塔均应能安全的连续运行。冷却塔最小散热功能必须在最大的设计室外湿球温度下满足全负荷所需的散热要求。同时在室外气温低时，冷却塔仍能保持操作，冷却水经热交换器以产生较低温度的冷冻水，供机房使用。2.3 冷却塔噪声包括冷却塔的风机和传动装置及喷淋水等所产生的综合噪声，标准点的噪声值应不大于 75dB(A)。噪声的测定方法按 GB7190.2-1997 执行。在选择冷却塔时须注意有关当地环保局所规定的噪声水平要求。冷却塔无论在独自运行或与其他设备同时运行时必须不能超过许可的噪声水平。2.4 有关设备，无论在运输、储存及安装期间应采取正确的保护措施，以确保设备在任何情况下不受破损。2.5 须提供所有为运送及安装冷却塔所需的配备和附件。2.6 当锈蚀会发生时，须提供适当的防锈蚀的物料和安装方法包括不同金属的隔离。2.7 除了轴承、密封圈及转动部件外，淋水填料使用寿命≥20 年，收水器使用寿命≥20年，冷却塔其余材料和部件应能连续安全运行 20 年以上。3. 冷却塔应由认可生产冷却塔的厂家制造，厂家必须具有生产及安装超过十套以上同类型和散热功能设备并能成功运行五年或以上的经验和记录。3.1 每一冷却塔是完整的厂家产品，吹入式正面进风和顶排风，包括皮带驱动离心式风机或吸入式侧进风和顶排风。包括直接驱动轴流式风机，并包括进风百叶、冷却水散流喷嘴、散热片、滤水网、隔音网、挡水板等。冷却塔必须不含石棉物质。3.2 所选取冷却塔须适合当地的全年天气状况。3.3 冷却塔在运送到工地应通过工厂验收试验，防漏试验。3.4 冷却塔的散热功能应该按照美国冷却塔协会(CTI)所指定的标准 STD-201 进行审定。如在现场审定须按照上述学会(CTI)所指定的 ATC-105 标准进行。3.5 冷却塔的外壳应附有原厂的标志牌、标注厂家名称、设备型号、机组...
