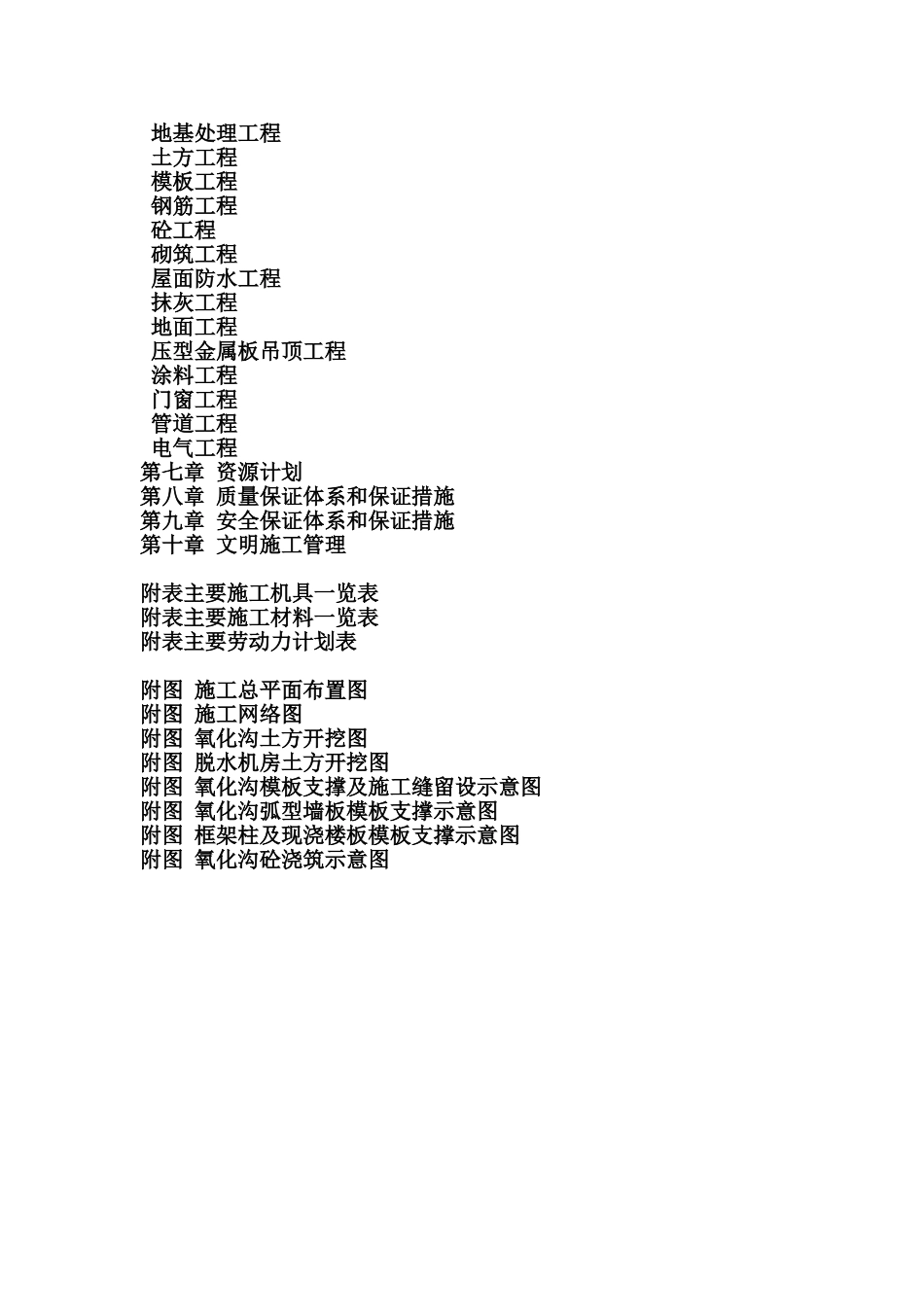

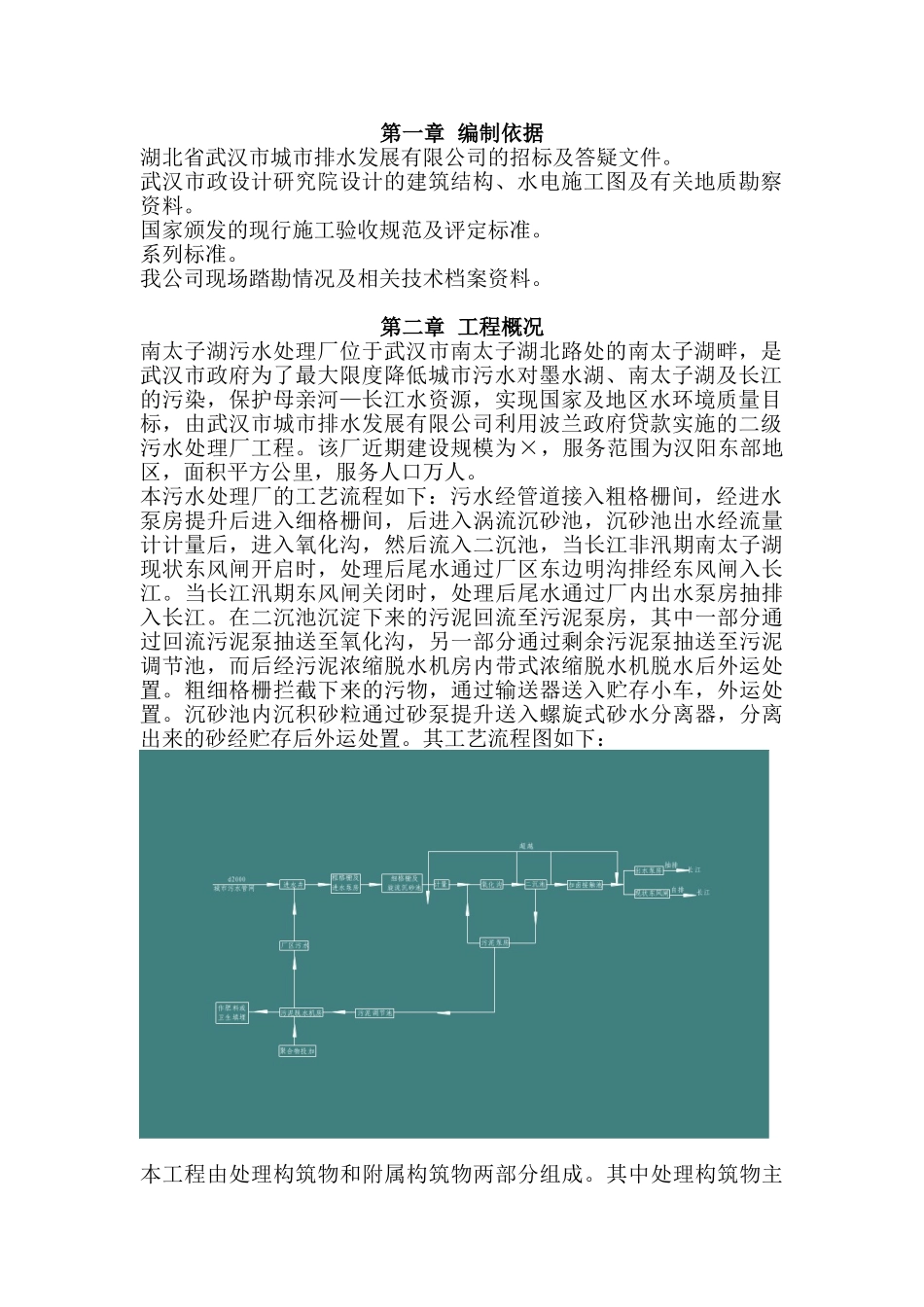

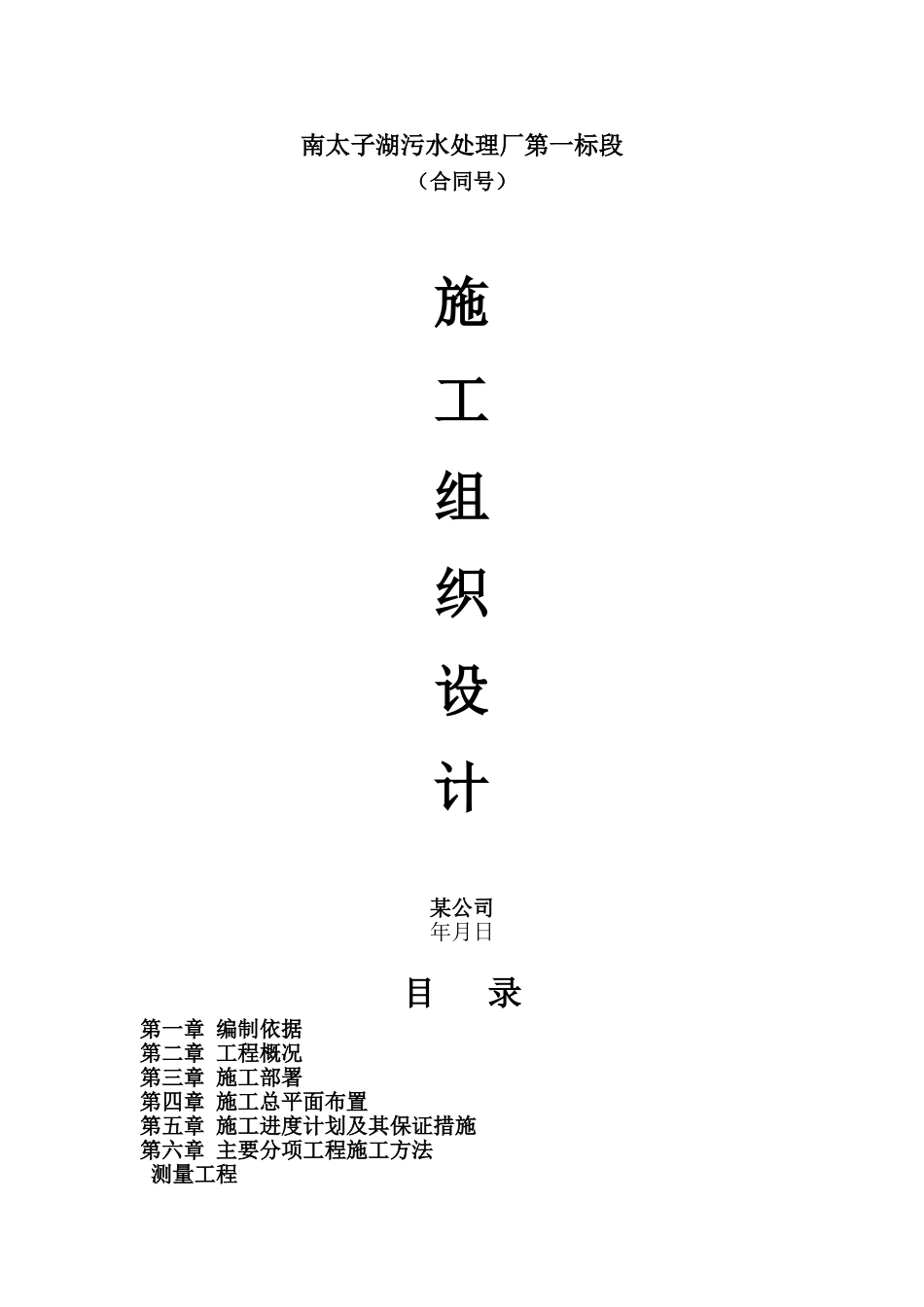

南太子湖污水处理厂第一标段（合同号）施工组织设计某公司年月日目 录第一章 编制依据 第二章 工程概况 第三章 施工部署 第四章 施工总平面布置 第五章 施工进度计划及其保证措施 第六章 主要分项工程施工方法 测量工程 地基处理工程 土方工程 模板工程 钢筋工程 砼工程 砌筑工程 屋面防水工程 抹灰工程 地面工程 压型金属板吊顶工程 涂料工程 门窗工程 管道工程 电气工程 第七章 资源计划 第八章 质量保证体系和保证措施 第九章 安全保证体系和保证措施 第十章 文明施工管理 附表主要施工机具一览表 附表主要施工材料一览表 附表主要劳动力计划表 附图 施工总平面布置图附图 施工网络图附图 氧化沟土方开挖图附图 脱水机房土方开挖图附图 氧化沟模板支撑及施工缝留设示意图附图 氧化沟弧型墙板模板支撑示意图附图 框架柱及现浇楼板模板支撑示意图附图 氧化沟砼浇筑示意图第一章 编制依据湖北省武汉市城市排水发展有限公司的招标及答疑文件。武汉市政设计研究院设计的建筑结构、水电施工图及有关地质勘察资料。国家颁发的现行施工验收规范及评定标准。系列标准。我公司现场踏勘情况及相关技术档案资料。第二章 工程概况南太子湖污水处理厂位于武汉市南太子湖北路处的南太子湖畔，是武汉市政府为了最大限度降低城市污水对墨水湖、南太子湖及长江的污染，保护母亲河—长江水资源，实现国家及地区水环境质量目标，由武汉市城市排水发展有限公司利用波兰政府贷款实施的二级污水处理厂工程。该厂近期建设规模为×，服务范围为汉阳东部地区，面积平方公里，服务人口万人。本污水处理厂的工艺流程如下：污水经管道接入粗格栅间，经进水泵房提升后进入细格栅间，后进入涡流沉砂池，沉砂池出水经流量计计量后，进入氧化沟，然后流入二沉池，当长江非汛期南太子湖现状东风闸开启时，处理后尾水通过厂区东边明沟排经东风闸入长江。当长江汛期东风闸关闭时，处理后尾水通过厂内出水泵房抽排入长江。在二沉池沉淀下来的污泥回流至污泥泵房，其中一部分通过回流污泥泵抽送至氧化沟，另一部分通过剩余污泥泵抽送至污泥调节池，而后经污泥浓缩脱水机房内带式浓缩脱水机脱水后外运处置。粗细格栅拦截下来的污物，通过输送器送入贮存小车，外运处置。沉砂池内沉积砂粒通过砂泵提升送入螺旋式砂水分离器，分离出来的砂经贮存后外运处置。其工艺流程图如下：本工程由处理构筑物和附属构筑物两部分组成。其中处理构筑...
