创远第三城工程设计招标文件

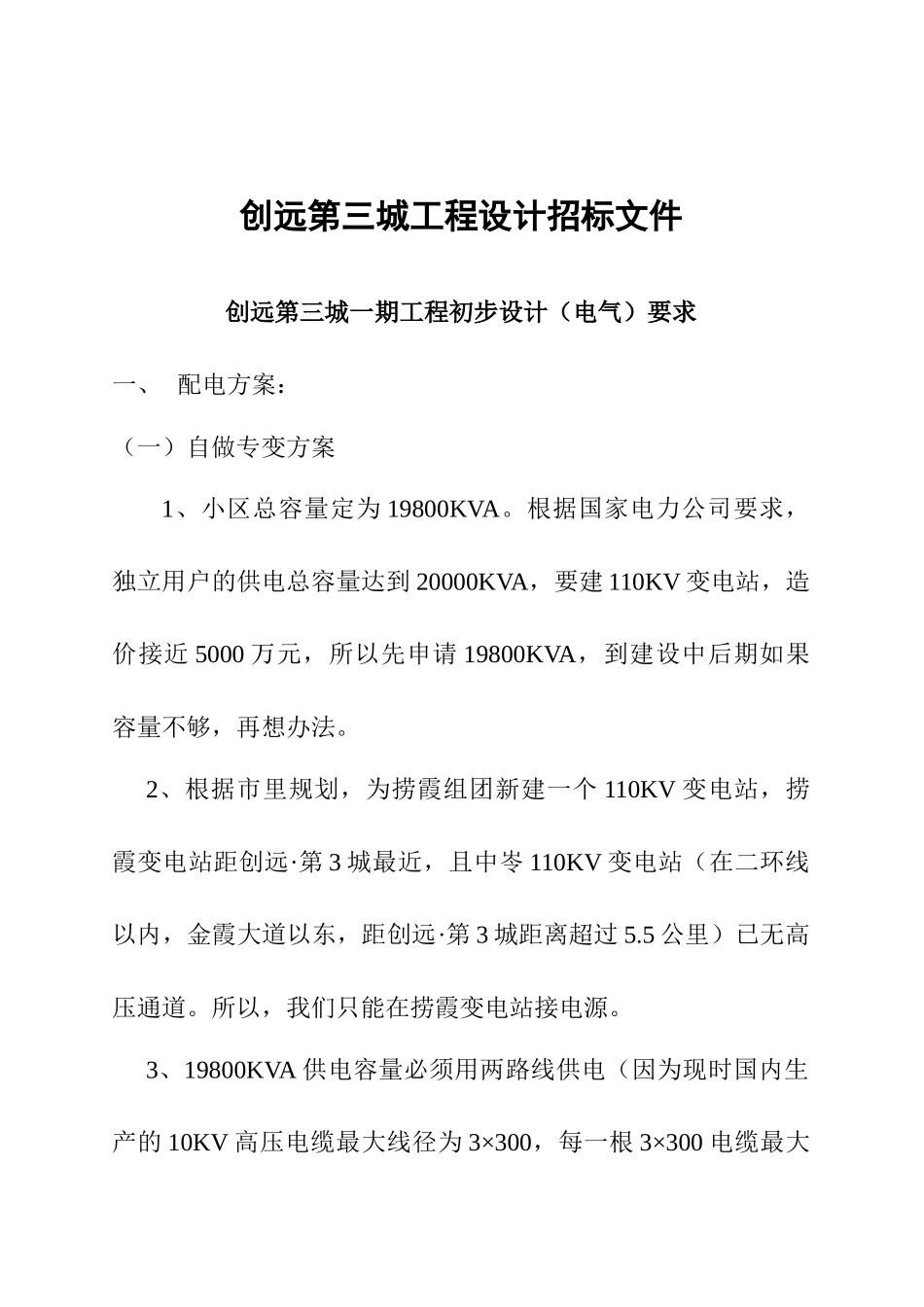

创远第三城工程设计招标文件_第1页
1/31

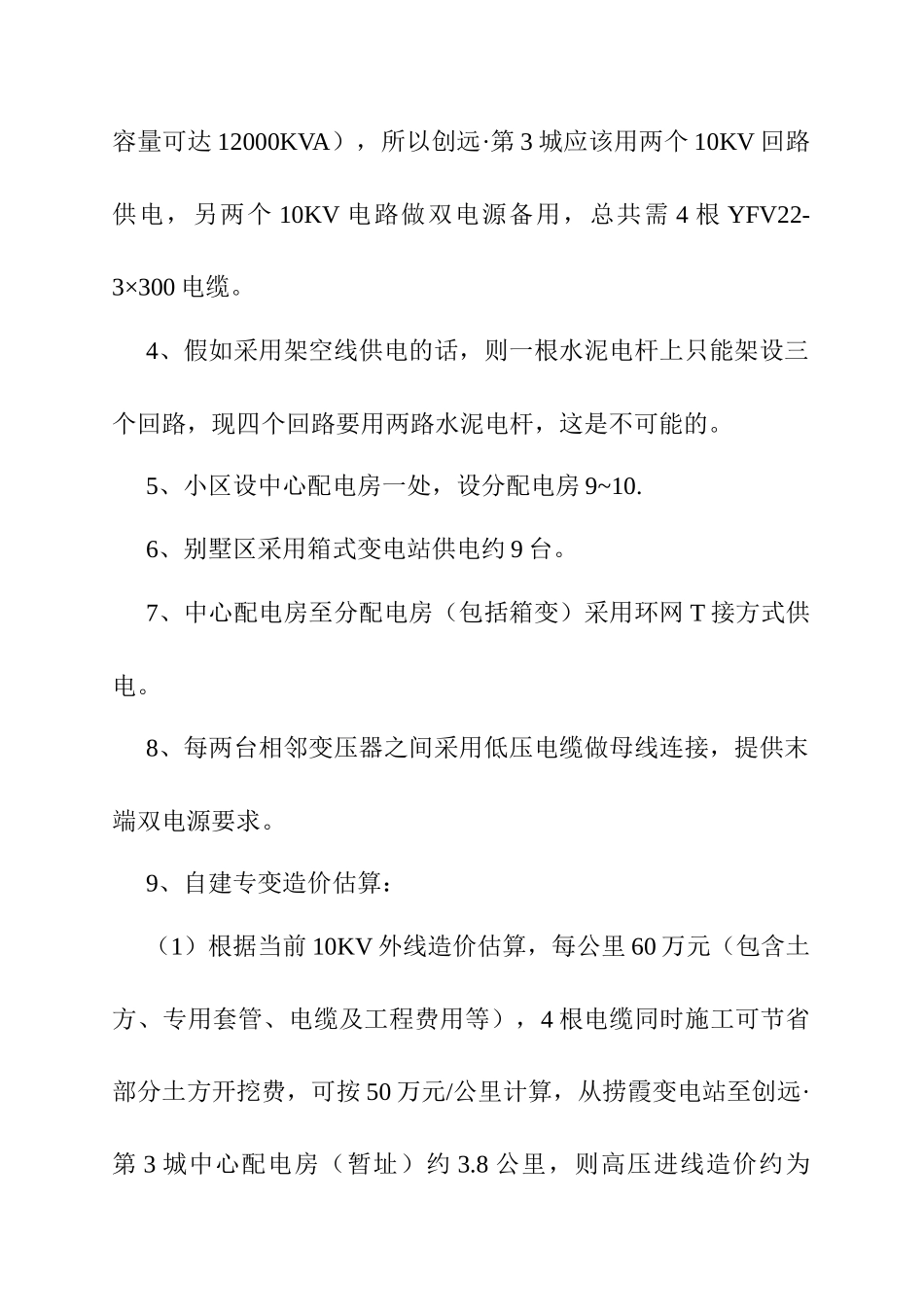

创远第三城工程设计招标文件_第2页
2/31
创远第三城工程设计招标文件_第3页
3/31
创远第三城工程设计招标文件创远第三城一期工程初步设计(电气)要求一、 配电方案:(一)自做专变方案1、小区总容量定为 19800KVA。根据国家电力公司要求,独立用户的供电总容量达到 20000KVA,要建 110KV 变电站,造价接近 5000 万元,所以先申请 19800KVA,到建设中后期如果容量不够,再想办法。2、根据市里规划,为捞霞组团新建一个 110KV 变电站,捞霞变电站距创远·第 3 城最近,且中岺 110KV 变电站(在二环线以内,金霞大道以东,距创远·第 3 城距离超过 5.5 公里)已无高压通道。所以,我们只能在捞霞变电站接电源。3、19800KVA 供电容量必须用两路线供电(因为现时国内生产的 10KV 高压电缆最大线径为 3×300,每一根 3×300 电缆最大容量可达 12000KVA),所以创远·第 3 城应该用两个 10KV 回路供电,另两个 10KV 电路做双电源备用,总共需 4 根 YFV22-3×300 电缆。4、假如采用架空线供电的话,则一根水泥电杆上只能架设三个回路,现四个回路要用两路水泥电杆,这是不可能的。5、小区设中心配电房一处,设分配电房 9~10.6、别墅区采用箱式变电站供电约 9 台。7、中心配电房至分配电房(包括箱变)采用环网 T 接方式供电。8、每两台相邻变压器之间采用低压电缆做母线连接,提供末端双电源要求。9、自建专变造价估算:(1)根据当前 10KV 外线造价估算,每公里 60 万元(包含土方、专用套管、电缆及工程费用等),4 根电缆同时施工可节省部分土方开挖费,可按 50 万元/公里计算,从捞霞变电站至创远·第 3 城中心配电房(暂址)约 3.8 公里,则高压进线造价约为50×4×3.8=760 万元(只能由供电局施工)。(2)中心配电房设备包括高压进柜、计量柜,PT 保护柜、出线馈电柜,直流操作电源等,及安装手续等费用,造价估计在148 万元。(3)双电源高可靠性费用按省发改委规定为 330 元/KVA,即20000KVA×330=660 万元。(4)以上外线和高压设备部总造价约为 1568 万元。(5)小区内配电造价费用:干式变压器 10 台(每台 1250KVA)200 万元;箱式变电站 9 台(每台 1000KVA)250 万元;低压柜 50 台,180 万元。环网 T 接箱,环网 4 台,20 万元;T 箱 3 台,9 万元。小区内 10KV 高压电缆,主线 6 根,支线 11 根,约估 410 万元;低压电缆 680 万元。施工管材及支架等辅材 380 万元。施工费用 350 万元。电表:估约 4500 只,估 120...
