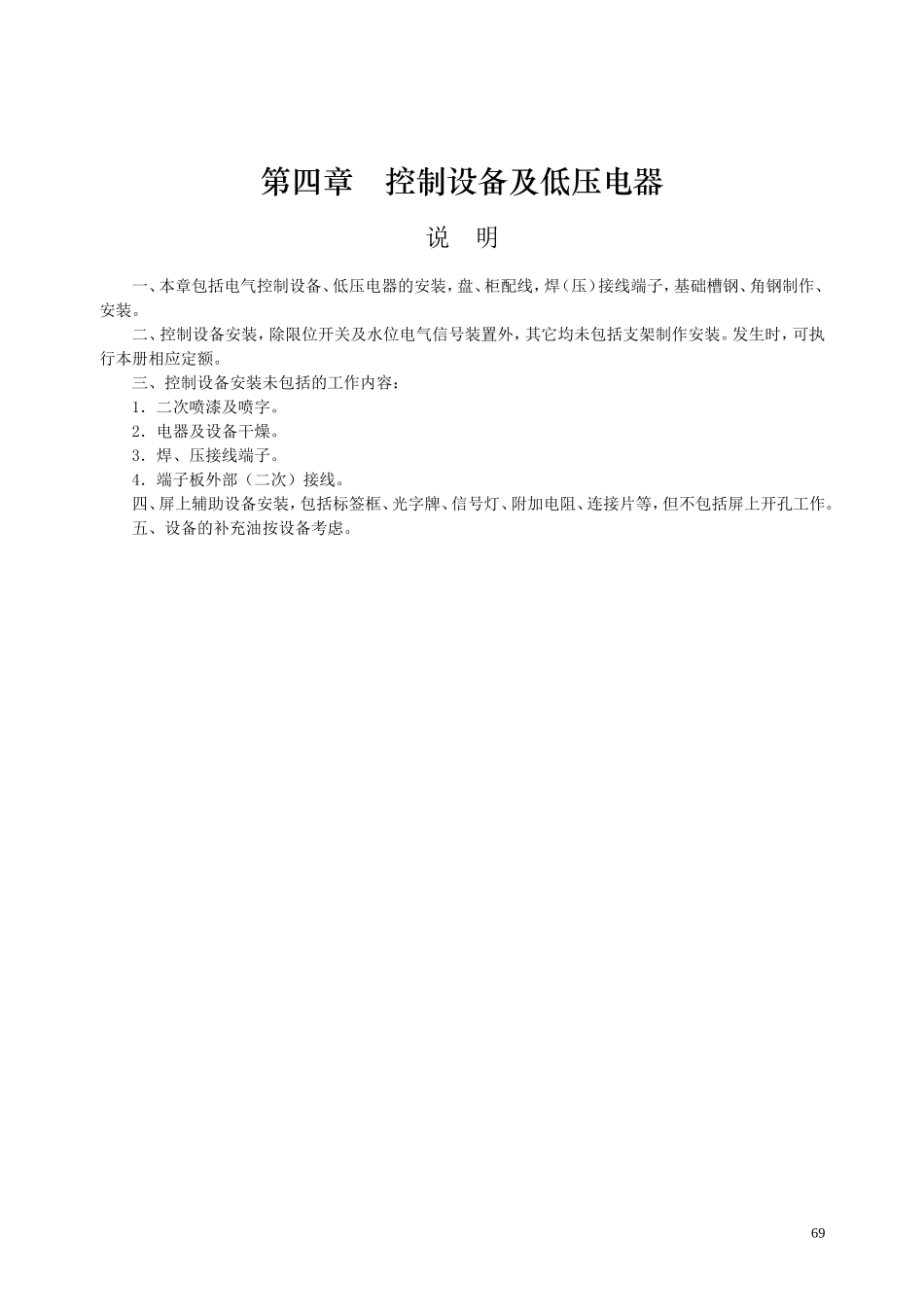

第四章控制设备及低压电器说明一、本章包括电气控制设备、低压电器的安装，盘、柜配线，焊（压）接线端子，基础槽钢、角钢制作、安装
二、控制设备安装，除限位开关及水位电气信号装置外，其它均未包括支架制作安装
发生时，可执行本册相应定额
三、控制设备安装未包括的工作内容：1．二次喷漆及喷字
2．电器及设备干燥
3．焊、压接线端子
4．端子板外部（二次）接线
四、屏上辅助设备安装，包括标签框、光字牌、信号灯、附加电阻、连接片等，但不包括屏上开孔工作
五、设备的补充油按设备考虑

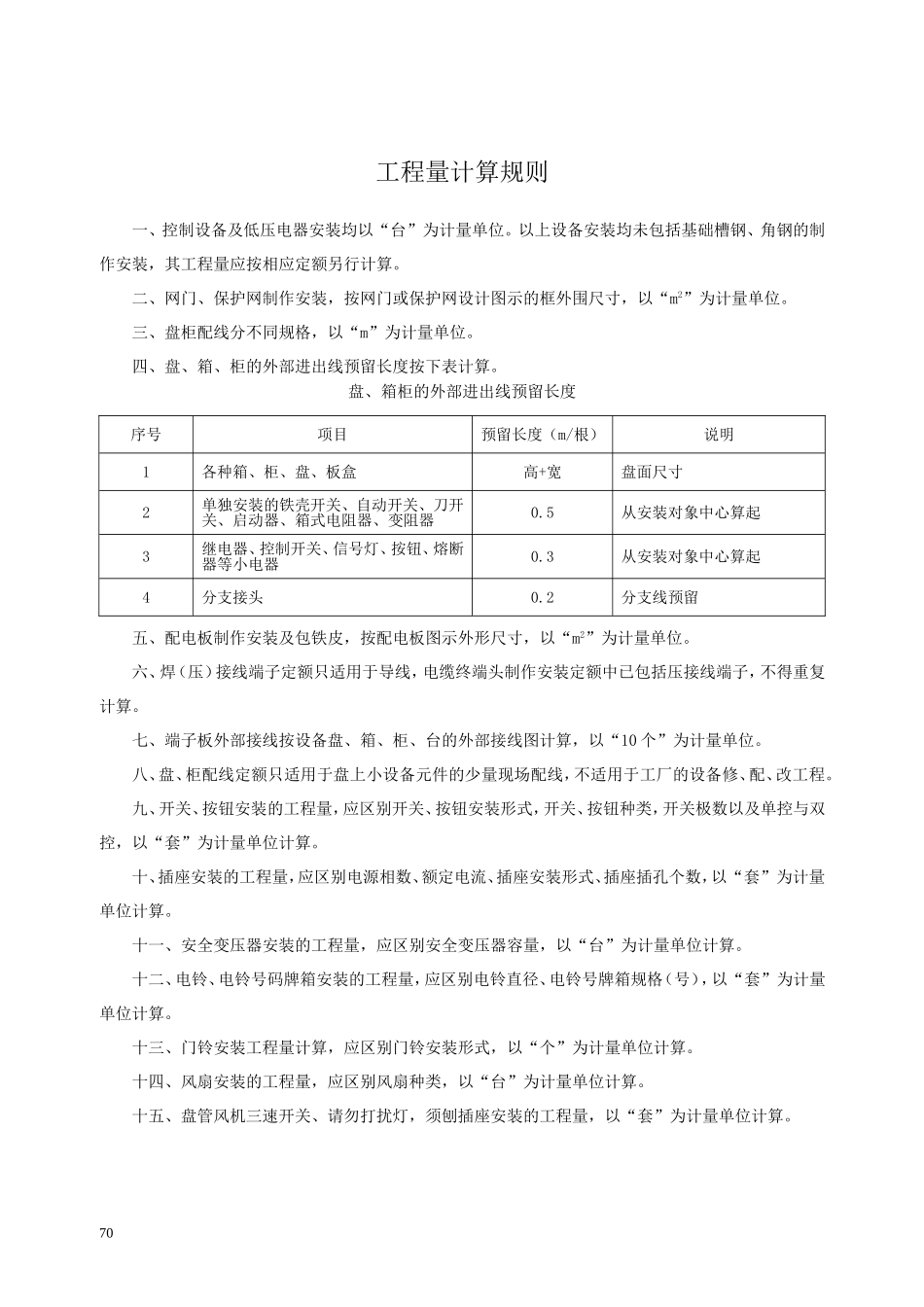

69工程量计算规则一、控制设备及低压电器安装均以“台”为计量单位
以上设备安装均未包括基础槽钢、角钢的制作安装，其工程量应按相应定额另行计算
二、网门、保护网制作安装，按网门或保护网设计图示的框外围尺寸，以“m2”为计量单位
三、盘柜配线分不同规格，以“m”为计量单位
四、盘、箱、柜的外部进出线预留长度按下表计算
盘、箱柜的外部进出线预留长度序号项目预留长度（m/根）说明1各种箱、柜、盘、板盒高+宽盘面尺寸2单独安装的铁壳开关、自动开关、刀开关、启动器、箱式电阻器、变阻器0
5从安装对象中心算起3继电器、控制开关、信号灯、按钮、熔断器等小电器0
3从安装对象中心算起4分支接头0
2分支线预留五、配电板制作安装及包铁皮，按配电板图示外形尺寸，以“m2”为计量单位
六、焊（压）接线端子定额只适用于导线，电缆终端头制作安装定额中已包括压接线端子，不得重复计算
七、端子板外部接线按设备盘、箱、柜、台的外部接线图计算，以“10个”为计量单位
八、盘、柜配线定额只适用于盘上小设备元件的少量现场配线，不适用于工厂的设备修、配、改工程
九、开关、按钮安装的工程量，应区别开关、按钮安装形式，开关、按钮种类，开关极数以及单控与双控，以“套”为计量单位计算
十、插座安装的工程量，应区别电源相数、额定电流、插座安装形式、插座插孔个数，
