分部工程验收鉴定书

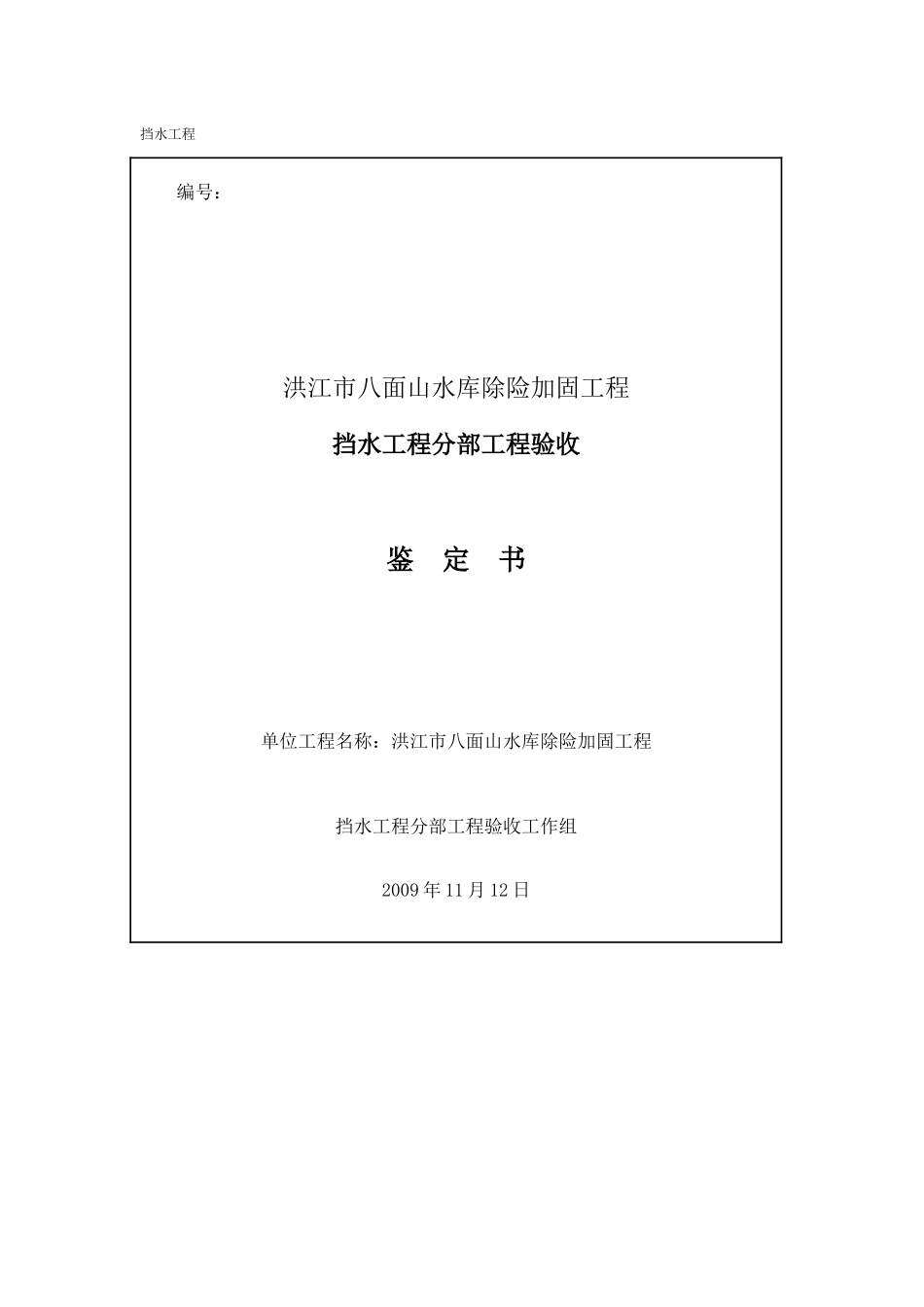

挡水工程编号：洪江市八面山水库除险加固工程挡水工程分部工程验收鉴 定 书单位工程名称：洪江市八面山水库除险加固工程挡水工程分部工程验收工作组2009 年 11 月 12 日前 言八面山区水库枢纽工程位于沅水一级支流母溪河上游，大坝为粘土心墙土坝，坝顶高程为 453.41m，坝顶宽为 8.0m。主坝最大坝高 53.41m，坝顶轴线长 164m，坝底宽 270.85m；正常蓄水位、校核洪水位为 450.5m，死水位为417.0m。大坝心墙由粘土和含少量砾的粘土填筑，坝壳料主要由砾土及碎石土组成。大坝坝基岩石为碳质板岩与泥质板岩，以碳质板岩为主。在大坝安全论证阶段对上、下游坝坡进行了详细的稳定分析，其稳定安全系数均满足规范要求；洪水复核确认坝顶高程满足防洪要求。但钻探资料揭示防渗体-粘土心墙顶部高程为 448.61m，比坝顶低 4.8m，未达到正常蓄水位450.50m 所要求的心墙顶部高程的最小值 451.0m，心墙大部分填筑较密实；同时，地质勘察查明基岩中节理裂隙与石英脉十分发育，裂隙与沿裂隙发育的石英脉构成坝基承压渗水通道，压水试验透水率最大值达 46.7Lu，导致坝基接触面渗漏和右坝肩绕渗严重。本分部工程的验收依据：施工合同、技施报告、设计图纸及设计补充资料《水利水电工程施工质量检验与评定规程》、《水利水电建设工程验收规程》。验收组织机构：由项目法人组织，勘测、设计、监理、施工单位均派代表参加，并邀请怀化市质量监督站派代表全程参与、监督。验收过程：2009 年 11 月 12 日上午召开验收工作会议并一同查看现场，下午查阅资料并讨论验收情况。一、分部工程开工、完工日期本分部工程开工日期为 2008 年 12 月 8 日，完工日期为 2009 年 5 月 30日。二、分部工程建设内容主要建设内容：坝体冲抓套井回填粘土；基础帷幕灌浆；上游坝坡干砌石护坡；下游坝坡草皮护坡；坝顶改造。主要技术参数：坝体基础防渗处理采用帷幕灌浆封堵基岩内的渗漏通道并形成完整的帷幕墙的防渗处理方法。帷幕底线为 q=5Lu 以下 5m；孔口布置于坝顶▽453.41m，沿坝顶全线设置一排孔并向左岸延长与左岸溢洪道帷幕相连，右岸向山体延伸15m，孔距 2.5m；灌浆段长控制在 5～6m，根据实际情况可适当缩短或加长，但不宜大于 10m；孔顶段灌浆压力取 1.0～1.5 倍坝前静水头，以下各段逐步加大，孔底段取 2～3 倍坝前静水头；灌浆浆液应由稀至浓逐级变换，帷幕灌浆浆液水灰比可采用 5、3、2、1、0.8、0.6（或 0.5）等六个比级；在...
