第一章 过程检测仪表-说明计算规则VIP免费

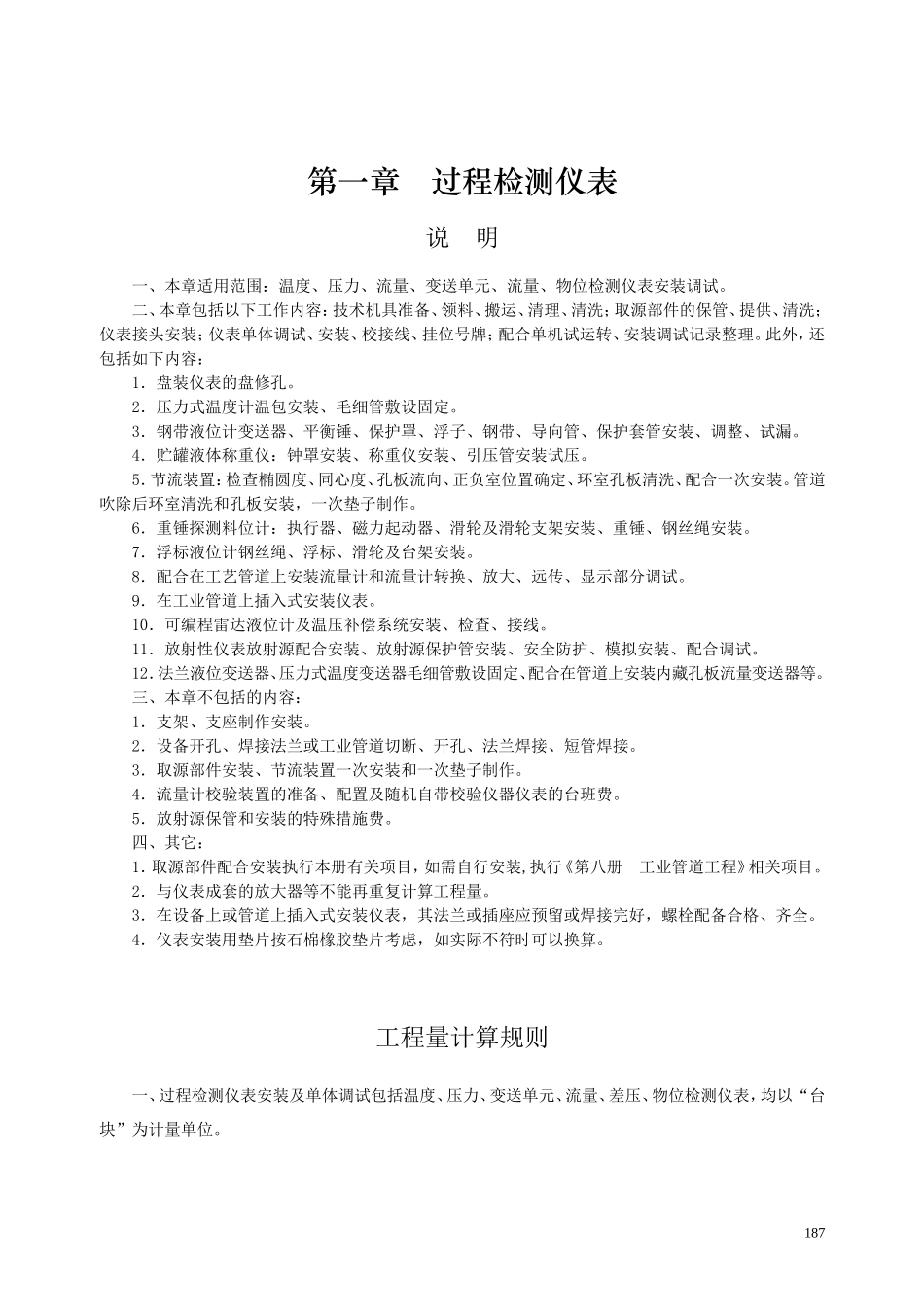

第一章过程检测仪表说明一、本章适用范围：温度、压力、流量、变送单元、流量、物位检测仪表安装调试。二、本章包括以下工作内容：技术机具准备、领料、搬运、清理、清洗；取源部件的保管、提供、清洗；仪表接头安装；仪表单体调试、安装、校接线、挂位号牌；配合单机试运转、安装调试记录整理。此外，还包括如下内容：1．盘装仪表的盘修孔。2．压力式温度计温包安装、毛细管敷设固定。3．钢带液位计变送器、平衡锤、保护罩、浮子、钢带、导向管、保护套管安装、调整、试漏。4．贮罐液体称重仪：钟罩安装、称重仪安装、引压管安装试压。5．节流装置：检查椭圆度、同心度、孔板流向、正负室位置确定、环室孔板清洗、配合一次安装。管道吹除后环室清洗和孔板安装，一次垫子制作。6．重锤探测料位计：执行器、磁力起动器、滑轮及滑轮支架安装、重锤、钢丝绳安装。7．浮标液位计钢丝绳、浮标、滑轮及台架安装。8．配合在工艺管道上安装流量计和流量计转换、放大、远传、显示部分调试。9．在工业管道上插入式安装仪表。10．可编程雷达液位计及温压补偿系统安装、检查、接线。11．放射性仪表放射源配合安装、放射源保护管安装、安全防护、模拟安装、配合调试。12．法兰液位变送器、压力式温度变送器毛细管敷设固定、配合在管道上安装内藏孔板流量变送器等。三、本章不包括的内容：1．支架、支座制作安装。2．设备开孔、焊接法兰或工业管道切断、开孔、法兰焊接、短管焊接。3．取源部件安装、节流装置一次安装和一次垫子制作。4．流量计校验装置的准备、配置及随机自带校验仪器仪表的台班费。5．放射源保管和安装的特殊措施费。四、其它：1．取源部件配合安装执行本册有关项目，如需自行安装,执行《第八册工业管道工程》相关项目。2．与仪表成套的放大器等不能再重复计算工程量。3．在设备上或管道上插入式安装仪表，其法兰或插座应预留或焊接完好，螺栓配备合格、齐全。4．仪表安装用垫片按石棉橡胶垫片考虑，如实际不符时可以换算。工程量计算规则一、过程检测仪表安装及单体调试包括温度、压力、变送单元、流量、差压、物位检测仪表，均以“台块”为计量单位。187二、仪表在工业设备、管道上的安装孔和一次部件安装，按预留好和安装好考虑，并已合格，定额中已包括部件提供、配合开孔和配合安装的工作内容，不得另行计算。三、管道上安装节流装置，只计算一次安装工程量并包括一次法兰垫的制作安装。四、工业管道上安装流量计、节流装置等，由自控仪表专业配合管道专业安装，其领运、清洗、保管的工作包括在自控仪表定额的相应项目内。不在工业管道或设备上的仪表系统用法兰焊接和电磁阀安装，是仪表安装范围，应执行相应项目。五、放射性仪表配合有关专业施工人员安装调试，包括保护管安装、安全防护、模拟安装，以“套”为计量单位。放射源保管和安装特殊措施费，按施工组织设计另行计算。六、钢带液位计、储罐液位称重仪、重锤探测料位计、浮标液位计现场安装以“套”为计量单位，包括导向管、滑轮、浮子、钢带、钢丝绳、钟罩和台架等。七、仪表设备支架、支座制作安装执行《第四册电气设备安装工程》铁构件制作安装。八、过程检测装置及仪表安装定额中已包括安装、调试、配合单机试运转的工作内容，不得另行计算，但不包括无负荷或有负荷联动试车。九、随机自带校验用专用仪器仪表，建设单位应免费无偿提供给施工单位使用。188
