电工常用计算公式总结

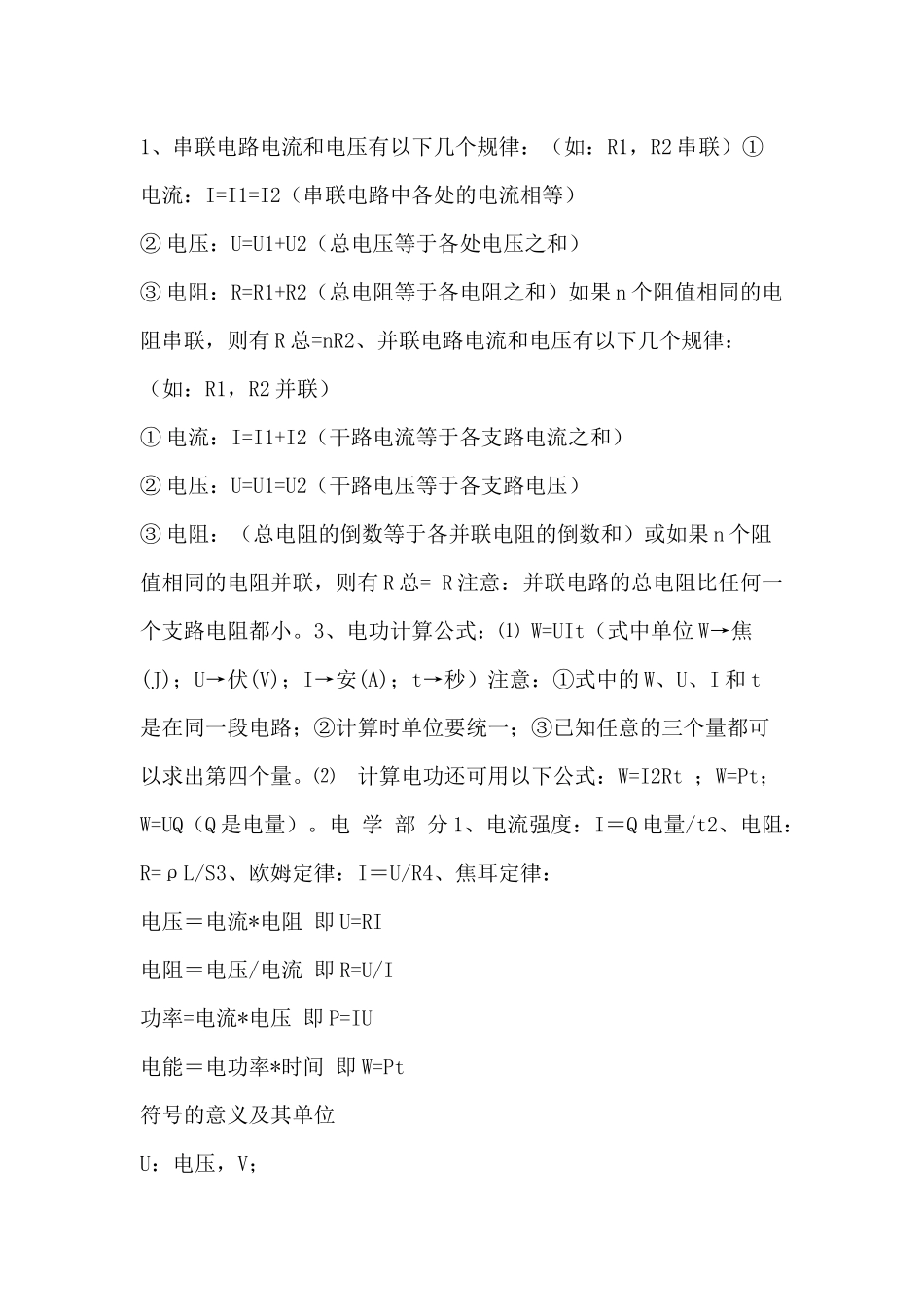

1、串联电路电流和电压有以下几个规律：（如：R1，R2 串联）①电流：I=I1=I2（串联电路中各处的电流相等）② 电压：U=U1+U2（总电压等于各处电压之和）③ 电阻：R=R1+R2（总电阻等于各电阻之和）如果 n 个阻值相同的电阻串联，则有 R 总=nR2、并联电路电流和电压有以下几个规律：（如：R1，R2 并联）① 电流：I=I1+I2（干路电流等于各支路电流之和）② 电压：U=U1=U2（干路电压等于各支路电压）③ 电阻：（总电阻的倒数等于各并联电阻的倒数和）或如果 n 个阻值相同的电阻并联，则有 R 总= R 注意：并联电路的总电阻比任何一个支路电阻都小。3、电功计算公式：⑴ W=UIt（式中单位 W→焦(J)；U→伏(V)；I→安(A)；t→秒）注意：①式中的 W、U、I 和 t是在同一段电路；②计算时单位要统一；③已知任意的三个量都可以求出第四个量。⑵ 计算电功还可用以下公式：W=I2Rt ；W=Pt；W=UQ（Q 是电量）。电 学 部 分 1、电流强度：I＝Q 电量/t2、电阻：R=ρL/S3、欧姆定律：I＝U/R4、焦耳定律：电压＝电流*电阻 即 U=RI电阻＝电压/电流 即 R=U/I功率=电流*电压 即 P=IU电能＝电功率*时间 即 W=Pt符号的意义及其单位U：电压，V；R：电阻，Ω；I：电流，A；P：功率，WW：电能，Jt：时间，S⑴ Q＝I2Rt 普适公式)⑵ Q＝UIt＝Pt＝UQ 电量＝U2t/R (纯电阻公式)5、串联电路：⑴ I＝I1＝I2⑵ U＝U1＋U2⑶ R＝R1＋R2⑷ U1/U2＝R1/R2 (分压公式)⑸ P1/P2＝R1/R26、并联电路：⑴ I＝I1＋I2⑵ U＝U1＝U2⑶ 1/R＝1/R1＋1/R2 [ R＝R1R2/(R1＋R2)]⑷ I1/I2＝R2/R1(分流公式)⑸ P1/P2＝R2/R17、定值电阻：⑴ I1/I2＝U1/U2⑵ P1/P2＝I12/I22⑶ P1/P2＝U12/U228、电功：⑴ W＝UIt＝Pt＝UQ (普适公式)⑵ W＝I^2Rt＝U^2t/R (纯电阻公式)9、电功率：⑴ P＝W/t＝UI (普适公式)⑵ P＝I2^R＝U^2/R (纯电阻公式)10、分压公式是计算串联的各个电阻如何去分总电压，以及分到多少电压的公式。分电压多少这样计算：占总电阻的百分比，就是分电压的百分比。公式是：U=（R/R 总）×U 源 如 5 欧和 10 欧电阻串联在 10V 电路中间，5 欧占了总电阻 5＋10＝15 欧的 1/3，所以它分的电压也为1/3，也就是 10/3 伏特。
