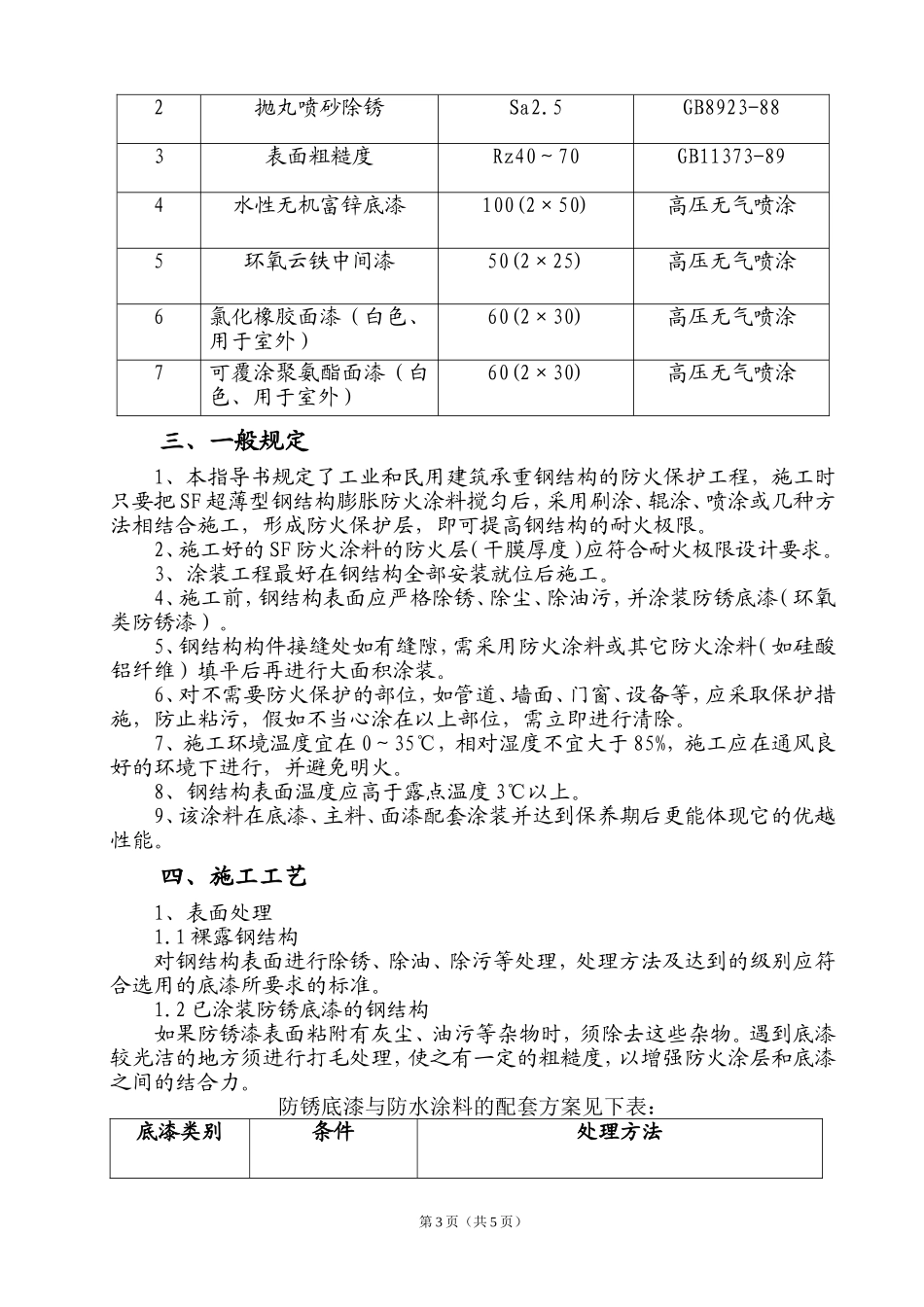

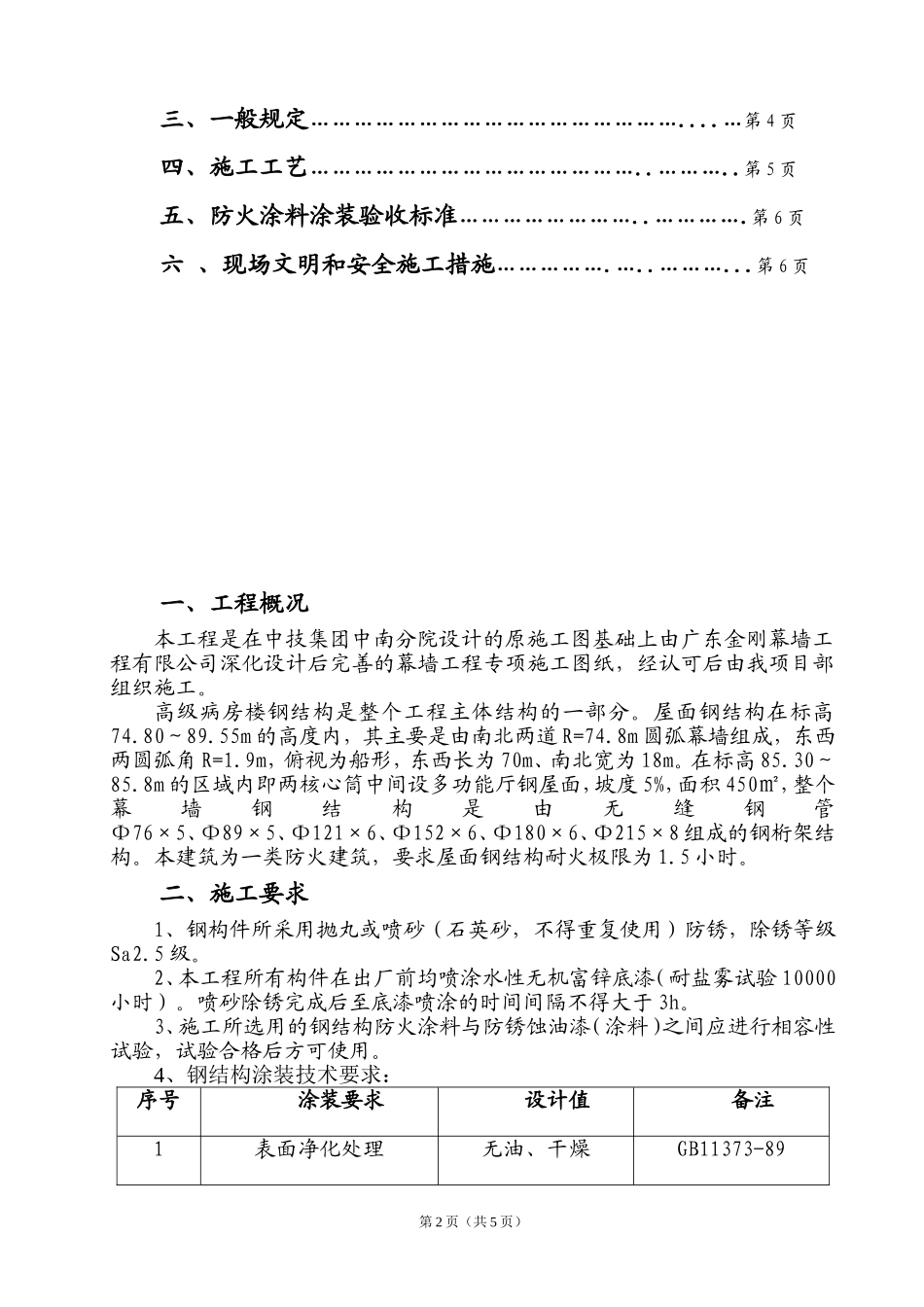

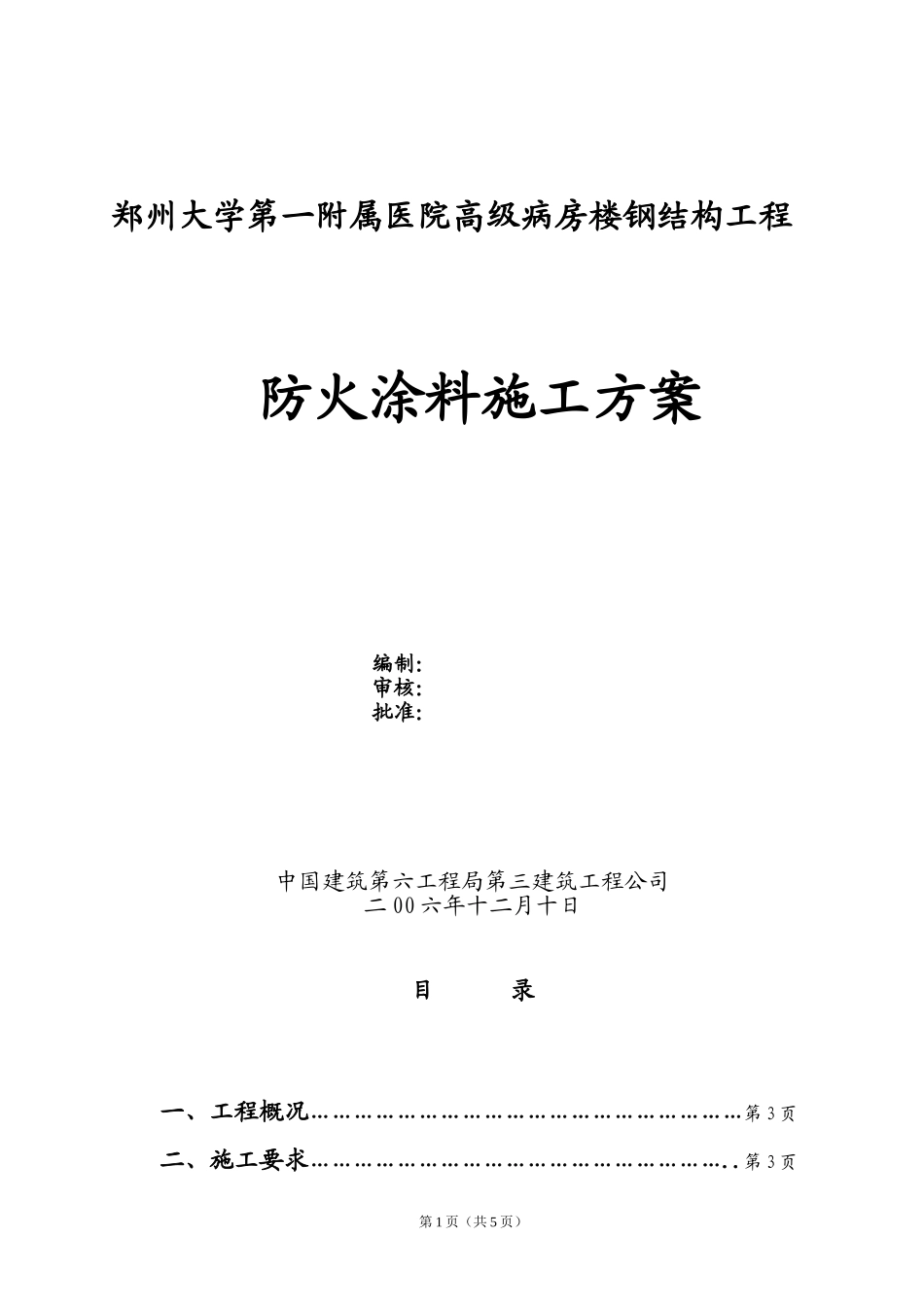

郑州大学第一附属医院高级病房楼钢结构工程防火涂料施工方案编制：审核：批准：中国建筑第六工程局第三建筑工程公司二00六年十二月十日目录一、工程概况……………………………………………………第3页二、施工要求…………………………………………………..第3页第1页（共5页）三、一般规定……………………………………………....…第4页四、施工工艺………………………………………..………..第5页五、防火涂料涂装验收标准……………………..………….第6页六、现场文明和安全施工措施…………….…..………...第6页一、工程概况本工程是在中技集团中南分院设计的原施工图基础上由广东金刚幕墙工程有限公司深化设计后完善的幕墙工程专项施工图纸，经认可后由我项目部组织施工。高级病房楼钢结构是整个工程主体结构的一部分。屋面钢结构在标高74.80～89.55m的高度内，其主要是由南北两道R=74.8m圆弧幕墙组成，东西两圆弧角R=1.9m，俯视为船形，东西长为70m、南北宽为18m。在标高85.30～85.8m的区域内即两核心筒中间设多功能厅钢屋面，坡度5%，面积450㎡，整个幕墙钢结构是由无缝钢管Ф76×5、Ф89×5、Ф121×6、Ф152×6、Ф180×6、Ф215×8组成的钢桁架结构。本建筑为一类防火建筑，要求屋面钢结构耐火极限为1.5小时。二、施工要求1、钢构件所采用抛丸或喷砂（石英砂，不得重复使用）防锈，除锈等级Sa2.5级。2、本工程所有构件在出厂前均喷涂水性无机富锌底漆（耐盐雾试验10000小时）。喷砂除锈完成后至底漆喷涂的时间间隔不得大于3h。3、施工所选用的钢结构防火涂料与防锈蚀油漆（涂料）之间应进行相容性试验，试验合格后方可使用。4、钢结构涂装技术要求：序号涂装要求设计值备注1表面净化处理无油、干燥GB11373-89第2页（共5页）2抛丸喷砂除锈Sa2.5GB8923-883表面粗糙度Rz40～70GB11373-894水性无机富锌底漆100(2×50)高压无气喷涂5环氧云铁中间漆50(2×25)高压无气喷涂6氯化橡胶面漆（白色、用于室外）60(2×30)高压无气喷涂7可覆涂聚氨酯面漆（白色、用于室外）60(2×30)高压无气喷涂三、一般规定1、本指导书规定了工业和民用建筑承重钢结构的防火保护工程，施工时只要把SF超薄型钢结构膨胀防火涂料搅匀后，采用刷涂、辊涂、喷涂或几种方法相结合施工，形成防火保护层，即可提高钢结构的耐火极限。2、施工好的SF防火涂料的防火层（干膜厚度）应符合耐火极限设计要求。3、涂装工程最好在钢结构全部安装就位后施工。4、施工前，钢结构表面应严格除锈、除尘、除油污，并涂装防锈底漆（环氧类防锈漆）。5、钢结构构件接缝处如有缝隙，需采用防火涂料或其它防火涂料（如硅酸铝纤维）填平后再进行大面积涂装。6、对不需要防火保护的部位，如管道、墙面、门窗、设备等，应采取保护措施，防止粘污，假如不当心涂在以上部位，需立即进行清除。7、施工环境温度宜在0～35℃，相对湿度不宜大于85%，施工应在通风良好的环境下进行，并避免明火。8、钢结构表面温度应高于露点温度3℃以上。9、该涂料在底漆、主料、面漆配套涂装并达到保养期后更能体现它的优越性能。四、施工工艺1、表面处理1.1裸露钢结构对钢结构表面进行除锈、除油、除污等处理，处理方法及达到的级别应符合选用的底漆所要求的标准。1.2已涂装防锈底漆的钢结构如果防锈漆表面粘附有灰尘、油污等杂物时，须除去这些杂物。遇到底漆较光洁的地方须进行打毛处理，使之有一定的粗糙度，以增强防火涂层和底漆之间的结合力。防锈底漆与防水涂料的配套方案见下表：底漆类别条件处理方法第3页（共5页）环氧类涂装间隔≤1月可直接涂装防火涂料涂装间隔>1月表面可用砂纸轻轻打毛或用环氧云铁防锈漆作过渡，然后再涂装防火涂料非环氧类配套可直接涂装防火涂料不配套用环氧云铁防锈漆作过渡，然后再涂装防火涂料2、涂装施工2.1防锈底漆的涂装应根据所选用的防锈底漆的有关规定进行涂装。2.2防火涂料的涂装2.2.1施工方式：可采用刷涂、辊涂、喷涂或几种方法结合施工。2.2.2防火涂料应分道涂装。第一道涂装厚度不得超过200μm（干膜厚度），湿膜330μm，以后每道干膜厚度不得超过300μm，湿膜495μm，每道间隔24小时（23±2℃）。表1...
