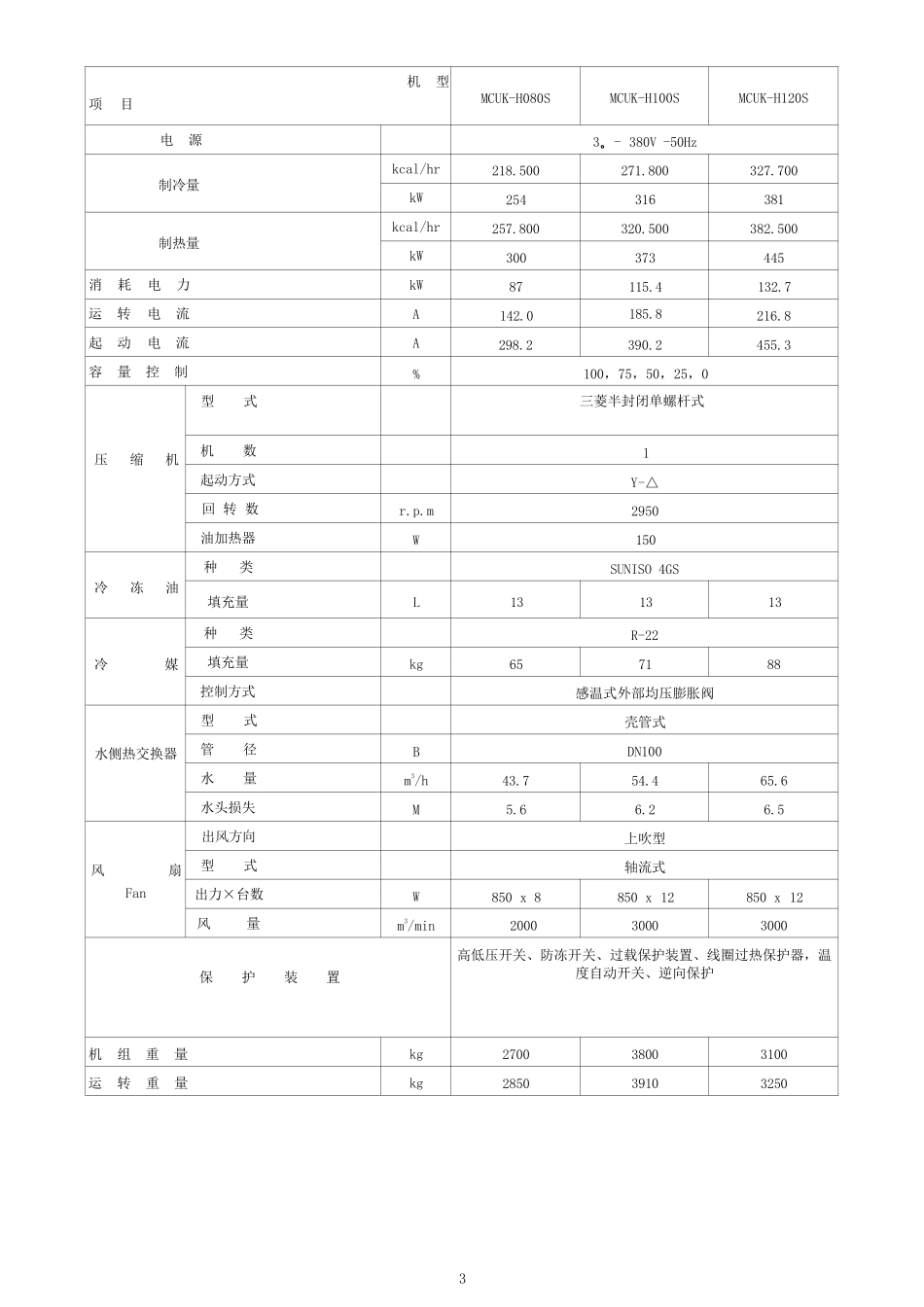

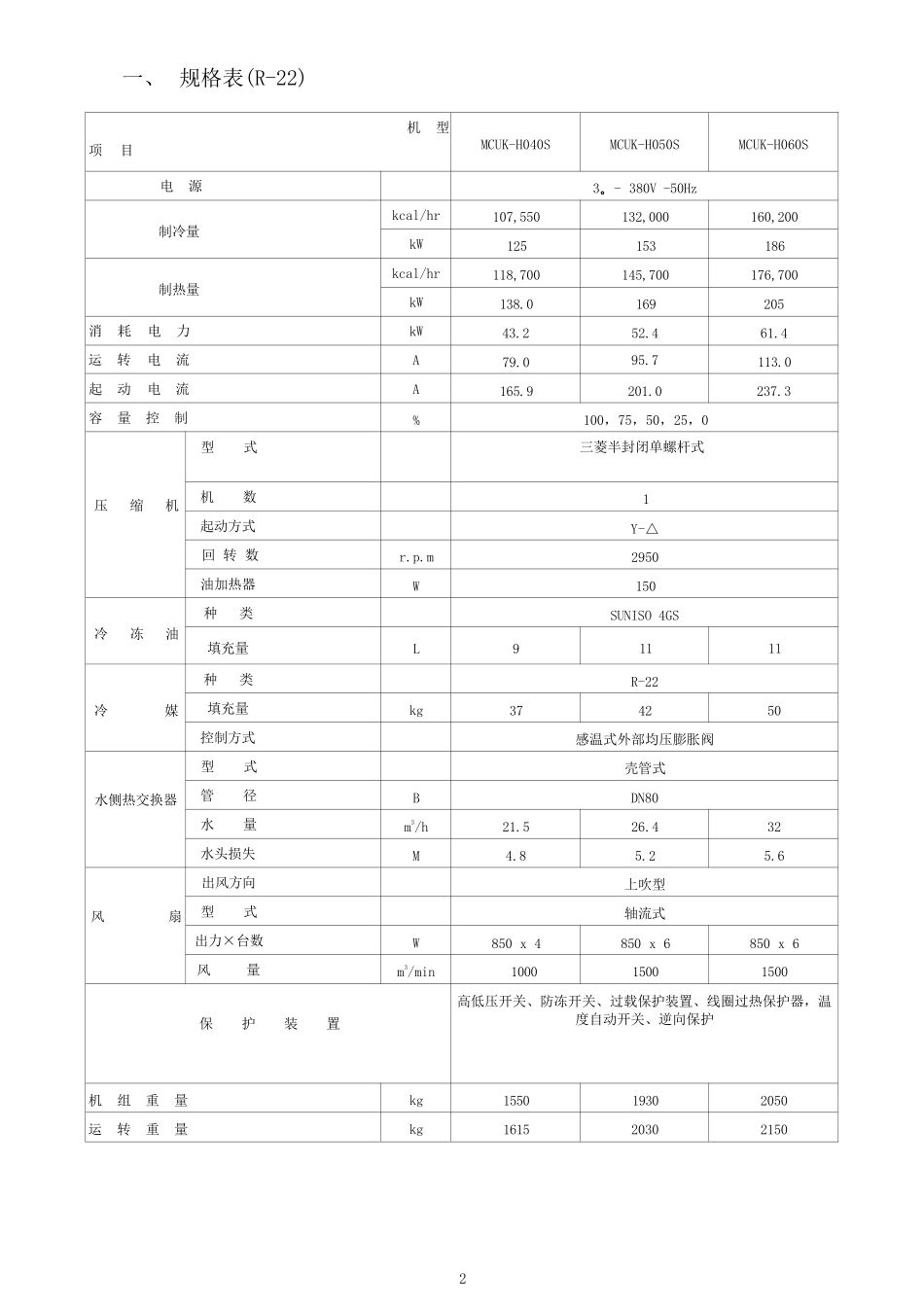

风冷热泵机组安装手册VIP免费

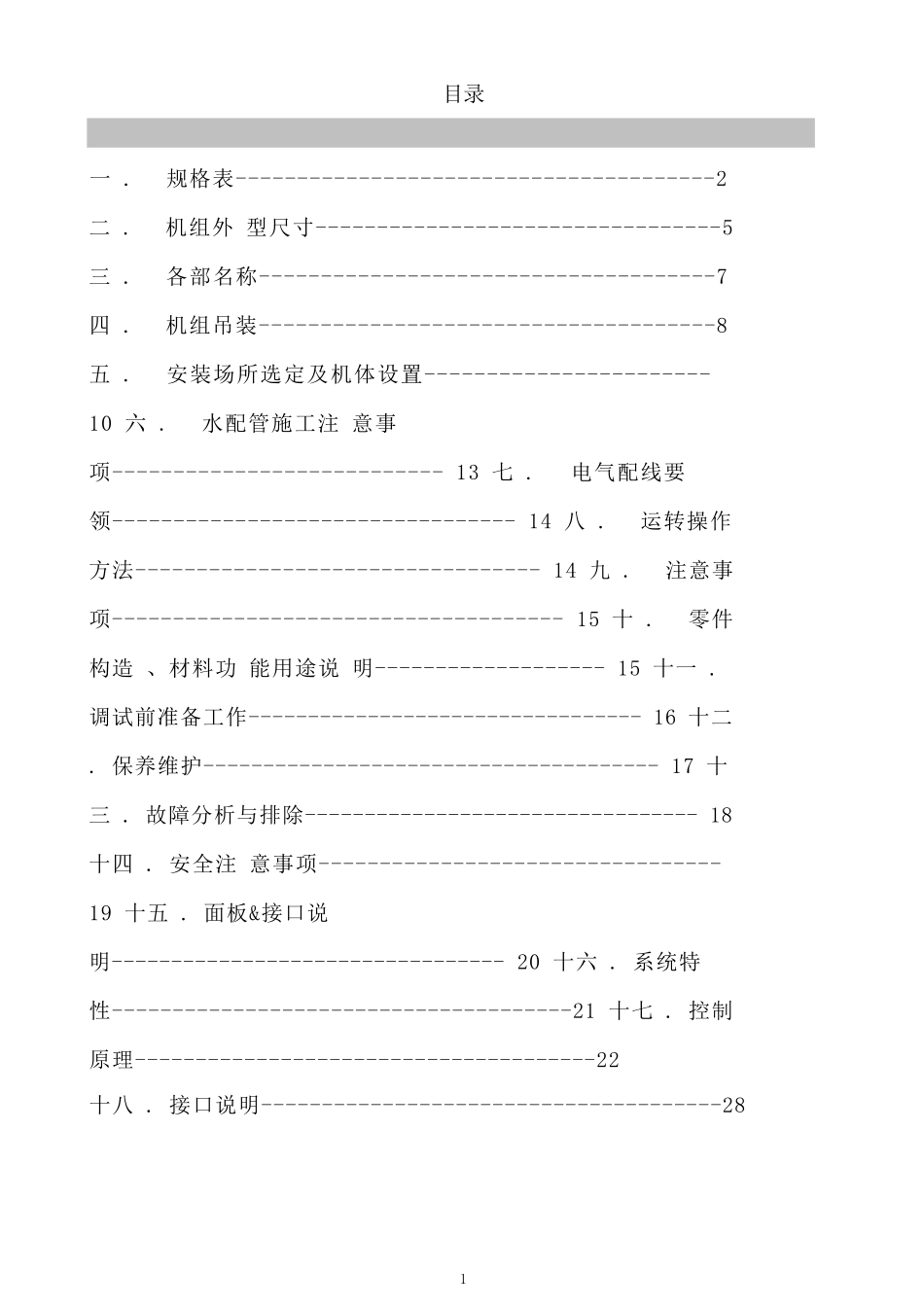

目录一.规格表---------------------------------------2二.机组外型尺寸---------------------------------5三.各部名称-------------------------------------7四.机组吊装-------------------------------------8五.安装场所选定及机体设置-----------------------10六.水配管施工注意事项---------------------------13七.电气配线要领---------------------------------14八.运转操作方法---------------------------------14九.注意事项-------------------------------------15十.零件构造、材料功能用途说明-------------------15十一.调试前准备工作---------------------------------16十二.保养维护--------------------------------------17十三.故障分析与排除---------------------------------18十四.安全注意事项---------------------------------19十五.面板&接口说明---------------------------------20十六.系统特性--------------------------------------21十七.控制原理--------------------------------------22十八.接口说明--------------------------------------281一、规格表(R-22)机型项目MCUK-H040SMCUK-H050SMCUK-H060S电源3。-380V-50Hz制冷量kcal/hr107,550132,000160,200kW125153186制热量kcal/hr118,700145,700176,700kW138.0169205消耗电力kW43.252.461.4运转电流A79.095.7113.0起动电流A165.9201.0237.3容量控制%100，75，50，25，0压缩机型式三菱半封闭单螺杆式机数1起动方式Y-△回转数r.p.m2950油加热器W150冷冻油种类SUNISO4GS填充量L91111冷媒种类R-22填充量kg374250控制方式感温式外部均压膨胀阀水侧热交换器型式壳管式管径BDN80水量m3/h21.526.432水头损失M4.85.25.6风扇出风方向上吹型型式轴流式出力×台数W850x4850x6850x6风量m3/min100015001500保护装置高低压开关、防冻开关、过载保护装置、线圈过热保护器，温度自动开关、逆向保护机组重量kg155019302050运转重量kg1615203021502机型项目MCUK-H080SMCUK-H100SMCUK-H120S电源3。-380V-50Hz制冷量kcal/hr218.500271.800327.700kW254316381制热量kcal/hr257.800320.500382.500kW300373445消耗电力kW87115.4132.7运转电流A142.0185.8216.8起动电流A298.2390.2455.3容量控制%100，75，50，25，0压缩机型式三菱半封闭单螺杆式机数1起动方式Y-△回转数r.p.m2950油加热器W150冷冻油种类SUNISO4GS填充量L131313冷媒种类R-22填充量kg657188控制方式感温式外部均压膨胀阀水侧热交换器型式壳管式管径BDN100水量m3/h43.754.465.6水头损失M5.66.26.5风扇Fan出风方向上吹型型式轴流式出力×台数W850x8850x12850x12风量m3/min200030003000保护装置高低压开关、防冻开关、过载保护装置、线圈过热保护器，温度自动开关、逆向保护机组重量kg270038003100运转重量kg2850391032503机型项目MCUK-H080DMCUK-H100DMCUK-H120D电源3。-380V-50Hz制冷量kcal/hr215.100264.000320.400kW250307373制热量kcal/hr257.800291.400353.400kW276339411消耗电力kW85.4104.8122.8运转电流A158.0191.4226.0起动电流A165.9201.0237.3容量控制%0-100(8段容调)压缩机型式三菱半封闭单螺杆式机数2起动方式Y-△回转数r.p.m2950油加热器W150×2冷冻油种类SUNISO4GS填充量L182222冷媒种类R-22填充量kg7484100控制方式感温式外部均压膨胀阀水侧热交换器型式壳管式管径BDN100水量m3/h4352.864.1水头损失M5.96.46.7风扇出风方向上吹型型式轴流式出力×台数W850x8850x12850x12风量m3/min200030003000保护装置高低压开关、防冻开关、过载保护装置、线圈过热保护器，温度自动开关、逆向保护机组重量205038004125运转重量3180391043254机型项目MCUK-H140DMCUK-H160DMCUK-H180D电源3。-380V-50Hz制冷量kcal/hr370.000437，000490.300kW430508570制热量kcal/hr434.500515，600578.300kW505600672消耗电力kW147.4176202.4运转电流A255.0284.0327.8起动电流A298.3298.2390.2容量控制%0-100(8段容调)压缩机型式三菱半封闭单螺杆式机数2起动方式Y-△回转数r.p.m2950油加热器W150*2冷冻油种类SUNISO4GS填充量L242626冷媒种类R-22填充量kg109...
