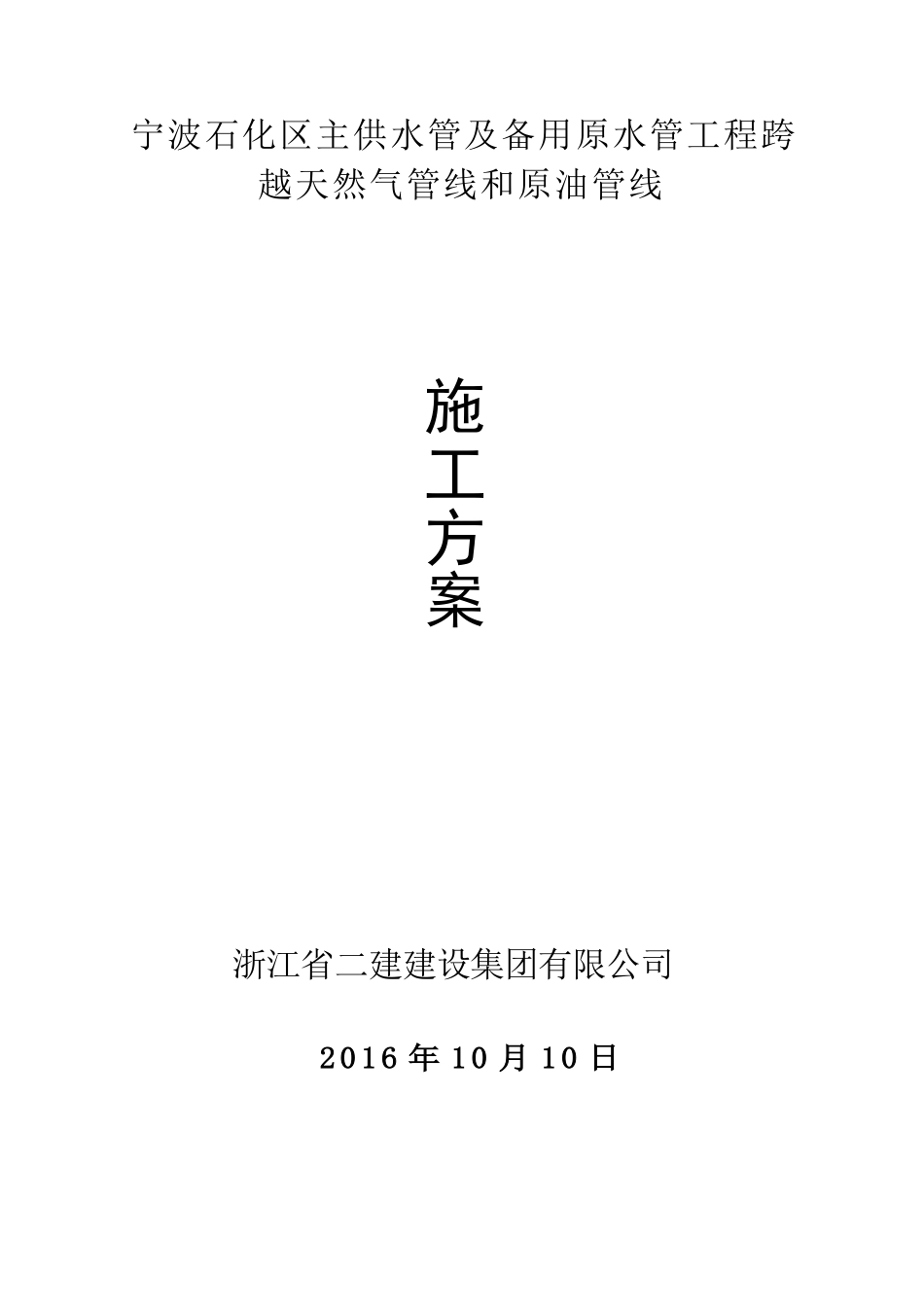

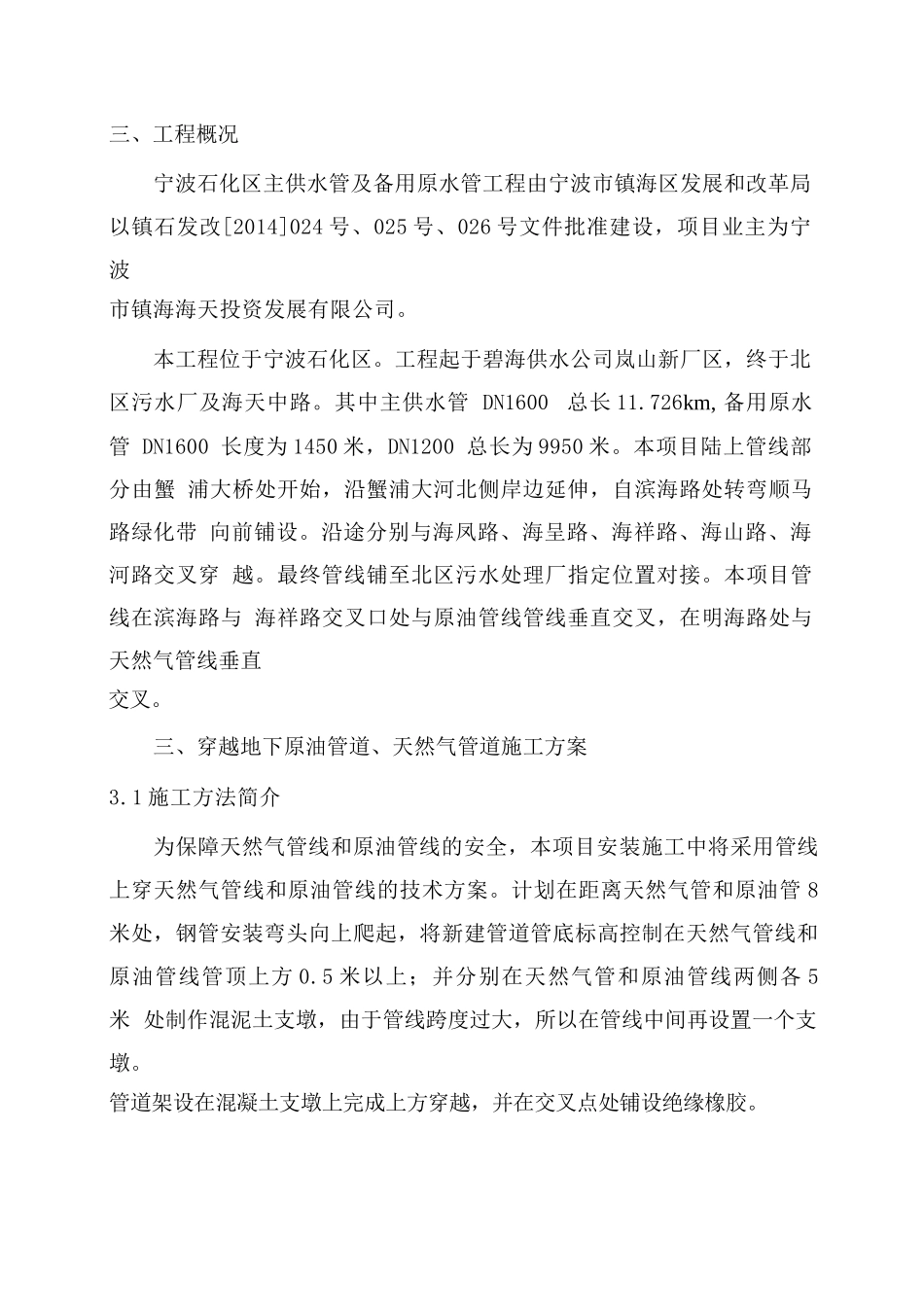

宁波石化区主供水管及备用原水管工程跨越天然气管线和原油管线浙江省二建建设集团有限公司2016年10月10日施工方案一、编制说明为正确履行施工合同，具体指导施工，统一、规范的进行施工范围内的管线进行保护施工，制定本方案。本细则适用于宁波石化区主供水管及备用原水管工程-II标段施工现场管线保护工作。二、编制依据及原则：2.1编制依据2.1.1宁波石化区主供水管及备用原水管工程施工招标文件。2.1.2沿线市政管线调查资料。2.1.3《石油天然气管道保护条例》2.1.4市政工程施工组织设计2.1.5现状燃气管保护设计施工图2.1.6现状原油管线保护设计施工图2.2编制原则2.2.1以“双优”即优质的工程质量和优质的服务为基本方针，科学组织、精心施工、优化施工方案，保质量、保工期、保安全，合理降低工程造价。2.2.2科学管理、加强协调，建立高效的现场指挥机构，合理组织、精心施工，确保全部工程项目按要求一次验交成功。2.2.3建立项目经理负责制的安全管理体系，确保施工全过程的施工安全，实现安全生产目标。三、工程概况宁波石化区主供水管及备用原水管工程由宁波市镇海区发展和改革局以镇石发改[2014]024号、025号、026号文件批准建设，项目业主为宁波市镇海海天投资发展有限公司。本工程位于宁波石化区。工程起于碧海供水公司岚山新厂区，终于北区污水厂及海天中路。其中主供水管DN1600总长11.726km,备用原水管DN1600长度为1450米，DN1200总长为9950米。本项目陆上管线部分由蟹浦大桥处开始，沿蟹浦大河北侧岸边延伸，自滨海路处转弯顺马路绿化带向前铺设。沿途分别与海凤路、海呈路、海祥路、海山路、海河路交叉穿越。最终管线铺至北区污水处理厂指定位置对接。本项目管线在滨海路与海祥路交叉口处与原油管线管线垂直交叉，在明海路处与天然气管线垂直交叉。三、穿越地下原油管道、天然气管道施工方案3.1施工方法简介为保障天然气管线和原油管线的安全，本项目安装施工中将采用管线上穿天然气管线和原油管线的技术方案。计划在距离天然气管和原油管8米处，钢管安装弯头向上爬起，将新建管道管底标高控制在天然气管线和原油管线管顶上方0.5米以上；并分别在天然气管和原油管线两侧各5米处制作混泥土支墩，由于管线跨度过大，所以在管线中间再设置一个支墩。管道架设在混凝土支墩上完成上方穿越，并在交叉点处铺设绝缘橡胶。管线交叉情况如下表所示。管线基本情况一览表所在位置油气管线基本情况自来水管线基本情况交叉点管线垂直净距/m管顶覆土厚度/m交叉点编号地面标高/m输送介质规格管顶标高/m埋深/m规格管中心标高/m管底标高/mk5+725-K5+735交叉点-32.2天然气DN8130.811.39DN16002.111.310.51K6+620-k6+690交叉点-42.2原油DN7620.821.38DN16002.121.320.513.2施工工艺流程图探测已建管道施工准备测里放线人工开挖确认已建管道位贵对已建管道、光缆进行保护新建管道穿越拆除保护设施新建、已建管道检漏分层回填、夯实恢复地貌检查验收主管组对焊接焊雍无损检验管道补口、补伤合格3.3主要工序施工方法及措施1、施工准备1.1组织施工人员熟悉施工图，进行技术交底，探讨施工质量及对已建管道的保证措施。1.2开工前预先与管道权属单位主管部门联系，按照相关部门的要求办理穿越施工手续，按照主管部门的要求设置相应的警示标志。1.3保护方案应得到主管部门认可。1.4施工设备、配套机具及材料准备齐全。2、场地平整、测量放线2.1根据现场情况，在穿越管道较平坦的一侧平整出场地，作为穿越管道的预制场地。2.2测量放线1)根据设计给定的控制桩位，用经纬仪放出穿越中心轴线，并定穿越中心桩，施工带边线桩，撒上白灰线。2)管沟开挖前放出管沟开挖的边线。3、管沟开挖管沟开挖前应申请管道的权属单位主管部门派人员到现场监督指导施工，采用人工开挖。施工中，我方会重点注意天然气管线和原油管线附近装卸钢管材料，严禁在管线上方堆放材料。在本施工点附近严控取土，做到轻取土、轻填土，防止压迫天然气管线和原油管线，保障安全。我方取土过程中将会持续监测标高，严禁超挖。4、管道穿越在距离天然气管和原油管8米处，钢管安装弯头向上爬起，将新建管道管底标高控制在天然气管和原油...
