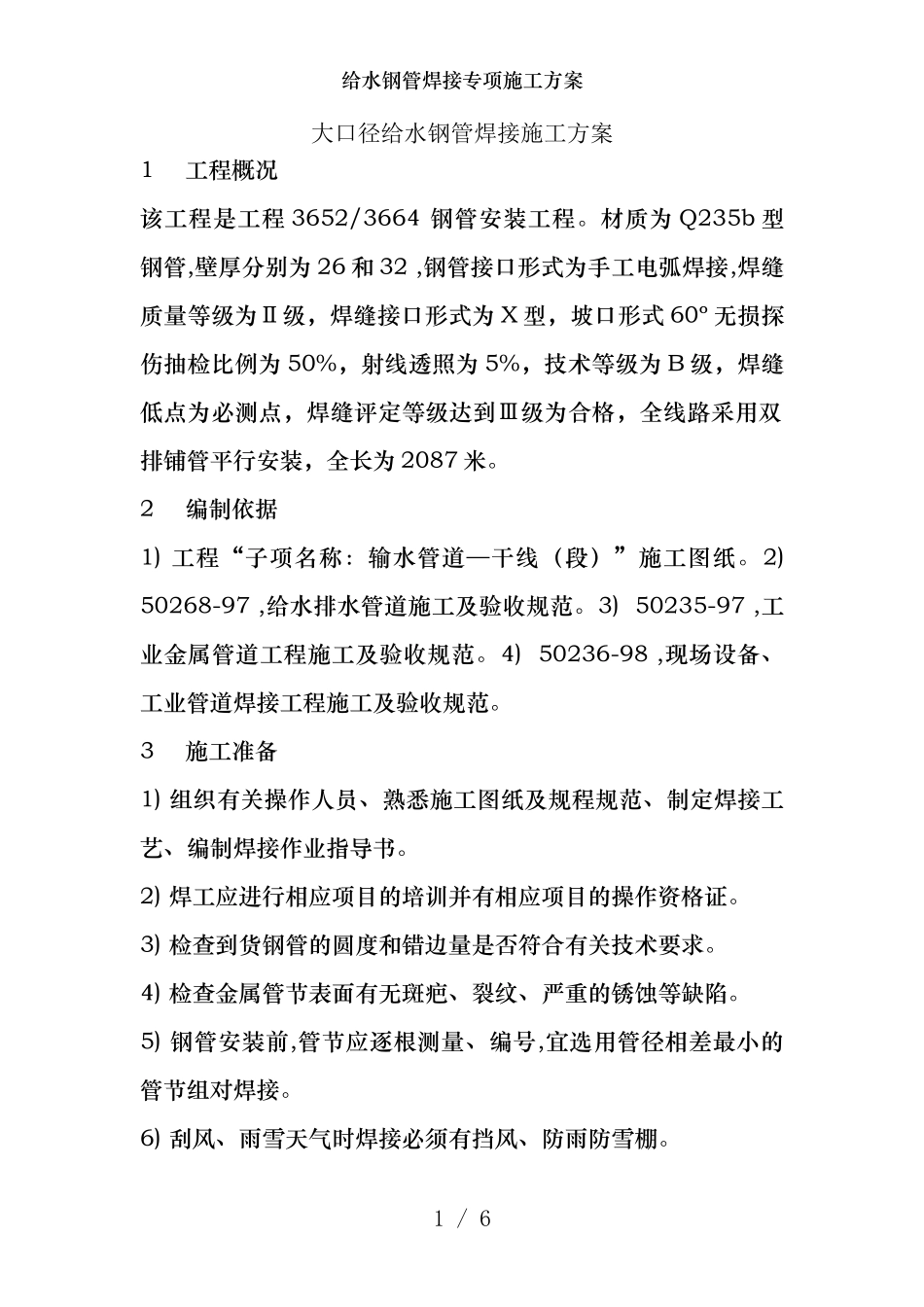

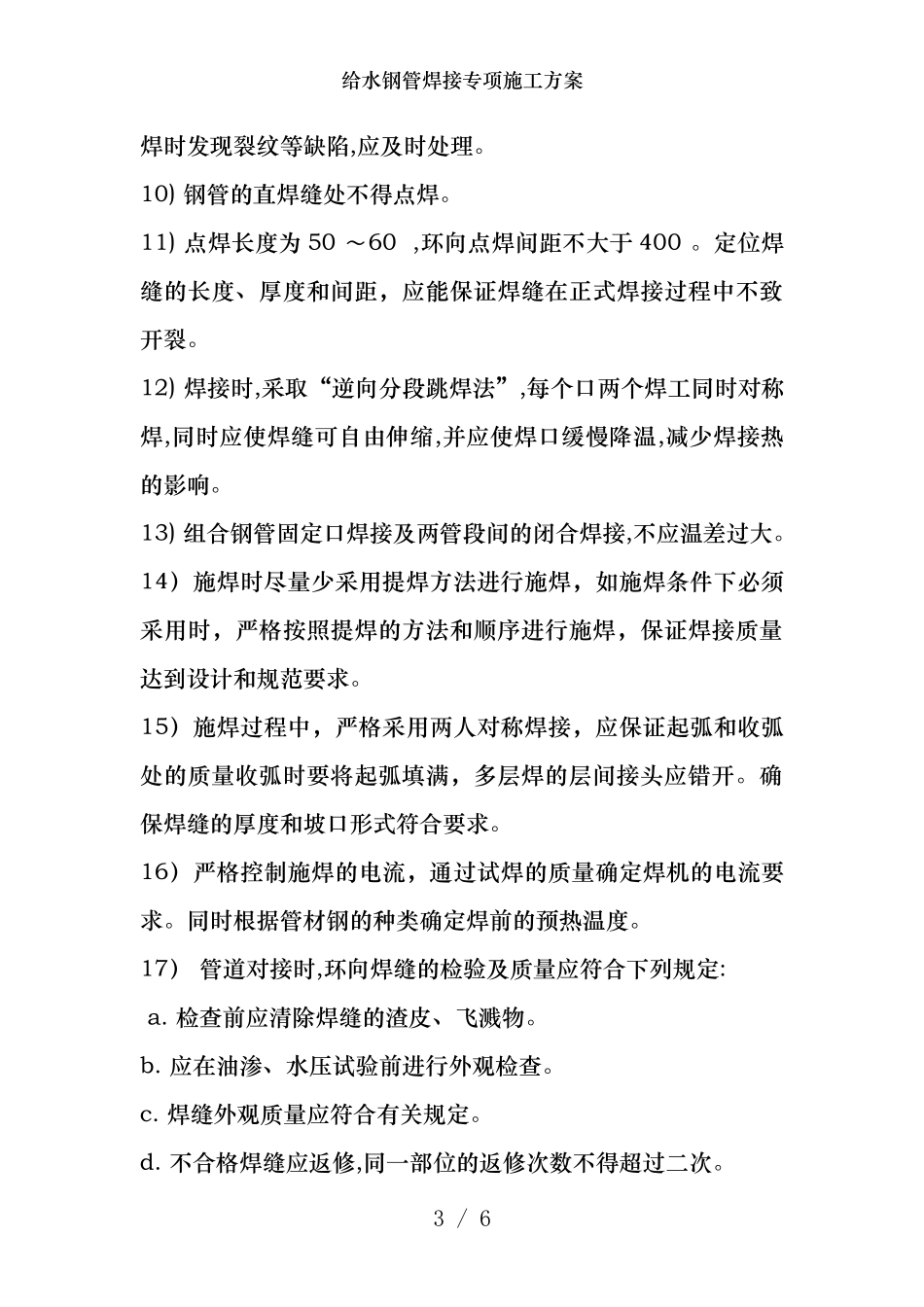

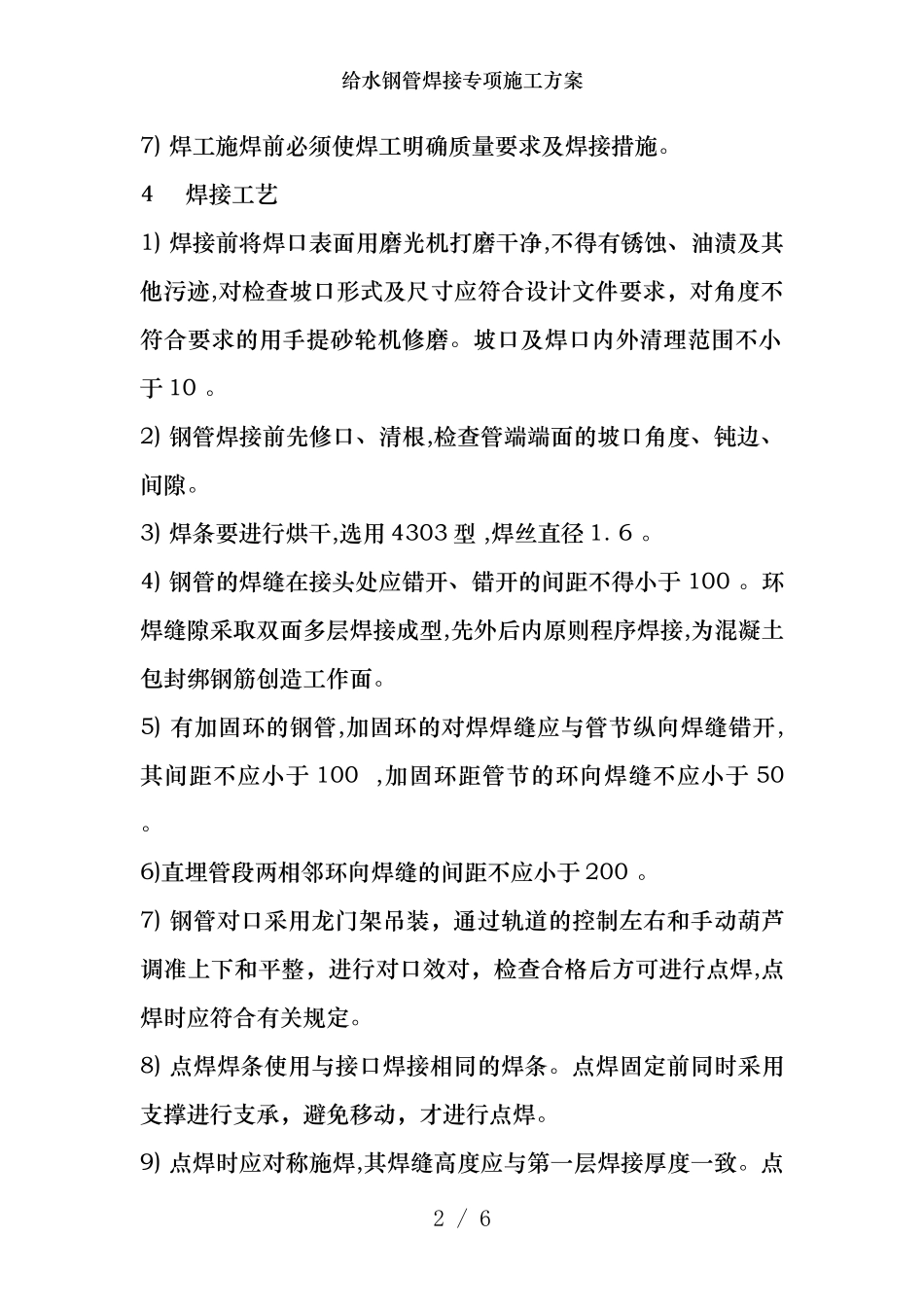

给水钢管焊接专项施工方案大口径给水钢管焊接施工方案1工程概况该工程是工程3652/3664钢管安装工程。材质为Q235b型钢管,壁厚分别为26和32,钢管接口形式为手工电弧焊接,焊缝质量等级为Ⅱ级，焊缝接口形式为X型，坡口形式60º无损探伤抽检比例为50%，射线透照为5%，技术等级为B级，焊缝低点为必测点，焊缝评定等级达到Ⅲ级为合格，全线路采用双排铺管平行安装，全长为2087米。2编制依据1)工程“子项名称：输水管道—干线（段）”施工图纸。2)50268-97,给水排水管道施工及验收规范。3)50235-97,工业金属管道工程施工及验收规范。4)50236-98,现场设备、工业管道焊接工程施工及验收规范。3施工准备1)组织有关操作人员、熟悉施工图纸及规程规范、制定焊接工艺、编制焊接作业指导书。2)焊工应进行相应项目的培训并有相应项目的操作资格证。3)检查到货钢管的圆度和错边量是否符合有关技术要求。4)检查金属管节表面有无斑疤、裂纹、严重的锈蚀等缺陷。5)钢管安装前,管节应逐根测量、编号,宜选用管径相差最小的管节组对焊接。6)刮风、雨雪天气时焊接必须有挡风、防雨防雪棚。1/6给水钢管焊接专项施工方案7)焊工施焊前必须使焊工明确质量要求及焊接措施。4焊接工艺1)焊接前将焊口表面用磨光机打磨干净,不得有锈蚀、油渍及其他污迹,对检查坡口形式及尺寸应符合设计文件要求，对角度不符合要求的用手提砂轮机修磨。坡口及焊口内外清理范围不小于10。2)钢管焊接前先修口、清根,检查管端端面的坡口角度、钝边、间隙。3)焊条要进行烘干,选用4303型,焊丝直径1.6。4)钢管的焊缝在接头处应错开、错开的间距不得小于100。环焊缝隙采取双面多层焊接成型,先外后内原则程序焊接,为混凝土包封绑钢筋创造工作面。5)有加固环的钢管,加固环的对焊焊缝应与管节纵向焊缝错开,其间距不应小于100,加固环距管节的环向焊缝不应小于50。6)直埋管段两相邻环向焊缝的间距不应小于200。7)钢管对口采用龙门架吊装，通过轨道的控制左右和手动葫芦调准上下和平整，进行对口效对，检查合格后方可进行点焊,点焊时应符合有关规定。8)点焊焊条使用与接口焊接相同的焊条。点焊固定前同时采用支撑进行支承，避免移动，才进行点焊。9)点焊时应对称施焊,其焊缝高度应与第一层焊接厚度一致。点2/6给水钢管焊接专项施工方案焊时发现裂纹等缺陷,应及时处理。10)钢管的直焊缝处不得点焊。11)点焊长度为50～60,环向点焊间距不大于400。定位焊缝的长度、厚度和间距，应能保证焊缝在正式焊接过程中不致开裂。12)焊接时,采取“逆向分段跳焊法”,每个口两个焊工同时对称焊,同时应使焊缝可自由伸缩,并应使焊口缓慢降温,减少焊接热的影响。13)组合钢管固定口焊接及两管段间的闭合焊接,不应温差过大。14）施焊时尽量少采用提焊方法进行施焊，如施焊条件下必须采用时，严格按照提焊的方法和顺序进行施焊，保证焊接质量达到设计和规范要求。15）施焊过程中，严格采用两人对称焊接，应保证起弧和收弧处的质量收弧时要将起弧填满，多层焊的层间接头应错开。确保焊缝的厚度和坡口形式符合要求。16）严格控制施焊的电流，通过试焊的质量确定焊机的电流要求。同时根据管材钢的种类确定焊前的预热温度。17）管道对接时,环向焊缝的检验及质量应符合下列规定:a.检查前应清除焊缝的渣皮、飞溅物。b.应在油渗、水压试验前进行外观检查。c.焊缝外观质量应符合有关规定。d.不合格焊缝应返修,同一部位的返修次数不得超过二次。3/6给水钢管焊接专项施工方案18)管道法兰连接应符合下列规定.法兰接口平行度允许偏差应为法兰外径的1.5%,且不大于2;中心允许偏差为孔径的5%。b.应使用相同规格的螺栓;安装方向一致、对称,紧固好的螺栓应露出螺母之外。c.与法兰接口两相邻的第一至第二个刚性接口或焊接接口,待法兰螺栓紧固后方可施工。d.刚性对口焊应注意:焊得肥厚些;在施焊时保护预热;尽可能用多层焊;焊后退火处理及清除残余应力。5焊接质量控制1)焊接质量控制实行三检制度,即自检、互检、专检,每条焊缝要求首先进行外观检查,并作好记录。2)焊接材料严格管理,严格执行有关规定及措施,绝对不使用无质量证明书的产品。3)钢管安装允许偏差:轴线60;高程±25。4)按规范和图纸...
