工艺“三查四定”检查清单VIP免费

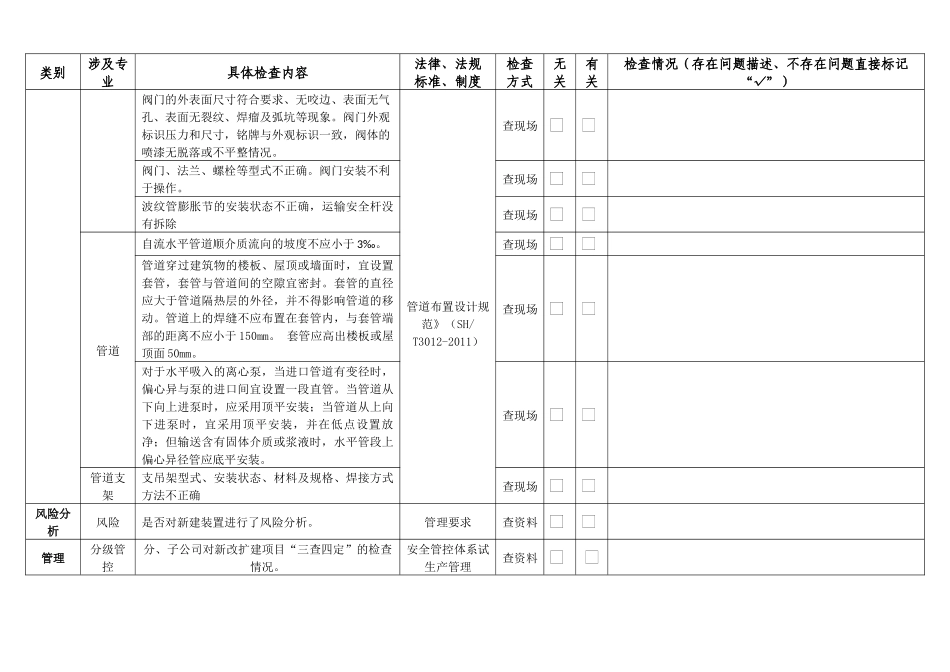

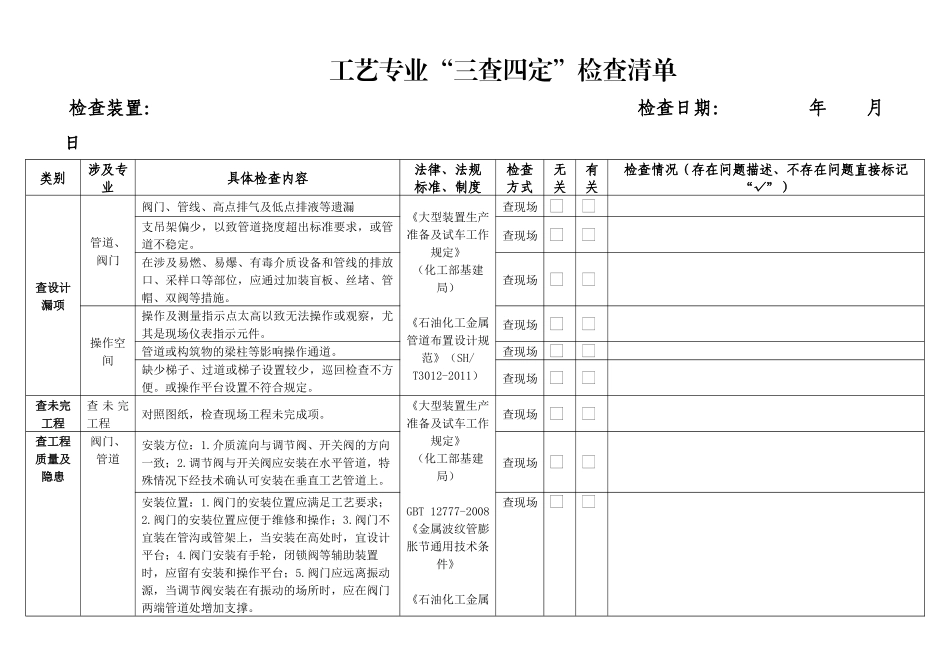

工艺专业“三查四定”检查清单检查装置：检查日期：年月日类别涉及专业具体检查内容法律、法规标准、制度检查方式无关有关检查情况（存在问题描述、不存在问题直接标记“√”）查设计漏项管道、阀门阀门、管线、高点排气及低点排液等遗漏《大型装置生产准备及试车工作规定》（化工部基建局）《石油化工金属管道布置设计规范》（SH/T3012-2011）查现场支吊架偏少，以致管道挠度超出标准要求，或管道不稳定。查现场在涉及易燃、易爆、有毒介质设备和管线的排放口、采样口等部位，应通过加装盲板、丝堵、管帽、双阀等措施。查现场操作空间操作及测量指示点太高以致无法操作或观察，尤其是现场仪表指示元件。查现场管道或构筑物的梁柱等影响操作通道。查现场缺少梯子、过道或梯子设置较少，巡回检查不方便。或操作平台设置不符合规定。查现场查未完工程查未完工程对照图纸，检查现场工程未完成项。《大型装置生产准备及试车工作规定》（化工部基建局）GBT12777-2008《金属波纹管膨胀节通用技术条件》《石油化工金属查现场查工程质量及隐患阀门、管道安装方位：1.介质流向与调节阀、开关阀的方向一致；2.调节阀与开关阀应安装在水平管道，特殊情况下经技术确认可安装在垂直工艺管道上。查现场安装位置：1.阀门的安装位置应满足工艺要求；2.阀门的安装位置应便于维修和操作；3.阀门不宜装在管沟或管架上，当安装在高处时，宜设计平台；4.阀门安装有手轮，闭锁阀等辅助装置时，应留有安装和操作平台；5.阀门应远离振动源，当调节阀安装在有振动的场所时，应在阀门两端管道处增加支撑。查现场类别涉及专业具体检查内容法律、法规标准、制度检查方式无关有关检查情况（存在问题描述、不存在问题直接标记“√”）管道布置设计规范》（SH/T3012-2011）阀门的外表面尺寸符合要求、无咬边、表面无气孔、表面无裂纹、焊瘤及弧坑等现象。阀门外观标识压力和尺寸，铭牌与外观标识一致，阀体的喷漆无脱落或不平整情况。查现场阀门、法兰、螺栓等型式不正确。阀门安装不利于操作。查现场波纹管膨胀节的安装状态不正确，运输安全杆没有拆除查现场管道自流水平管道顺介质流向的坡度不应小于3‰。查现场管道穿过建筑物的楼板、屋顶或墙面时，宜设置套管，套管与管道间的空隙宜密封。套管的直径应大于管道隔热层的外径，并不得影响管道的移动。管道上的焊缝不应布置在套管内，与套管端部的距离不应小于150mm。套管应高出楼板或屋顶面50mm。查现场对于水平吸入的离心泵，当进口管道有变径时，偏心异与泵的进口间宜设置一段直管。当管道从下向上进泵时，应采用顶平安装；当管道从上向下进泵时，宜采用顶平安装，并在低点设置放净；但输送含有固体介质或浆液时，水平管段上偏心异径管应底平安装。查现场管道支架支吊架型式、安装状态、材料及规格、焊接方式方法不正确查现场风险分析风险是否对新建装置进行了风险分析。管理要求查资料管理分级管控分、子公司对新改扩建项目“三查四定”的检查情况。安全管控体系试生产管理查资料类别涉及专业具体检查内容法律、法规标准、制度检查方式无关有关检查情况（存在问题描述、不存在问题直接标记“√”）检查人员签字工程师意见年月日主任工程师审批意见年月日注释：检查项目和检查装置有关的在有关项标记“√”，并进行检查，无关的在无关项标记“√”。
