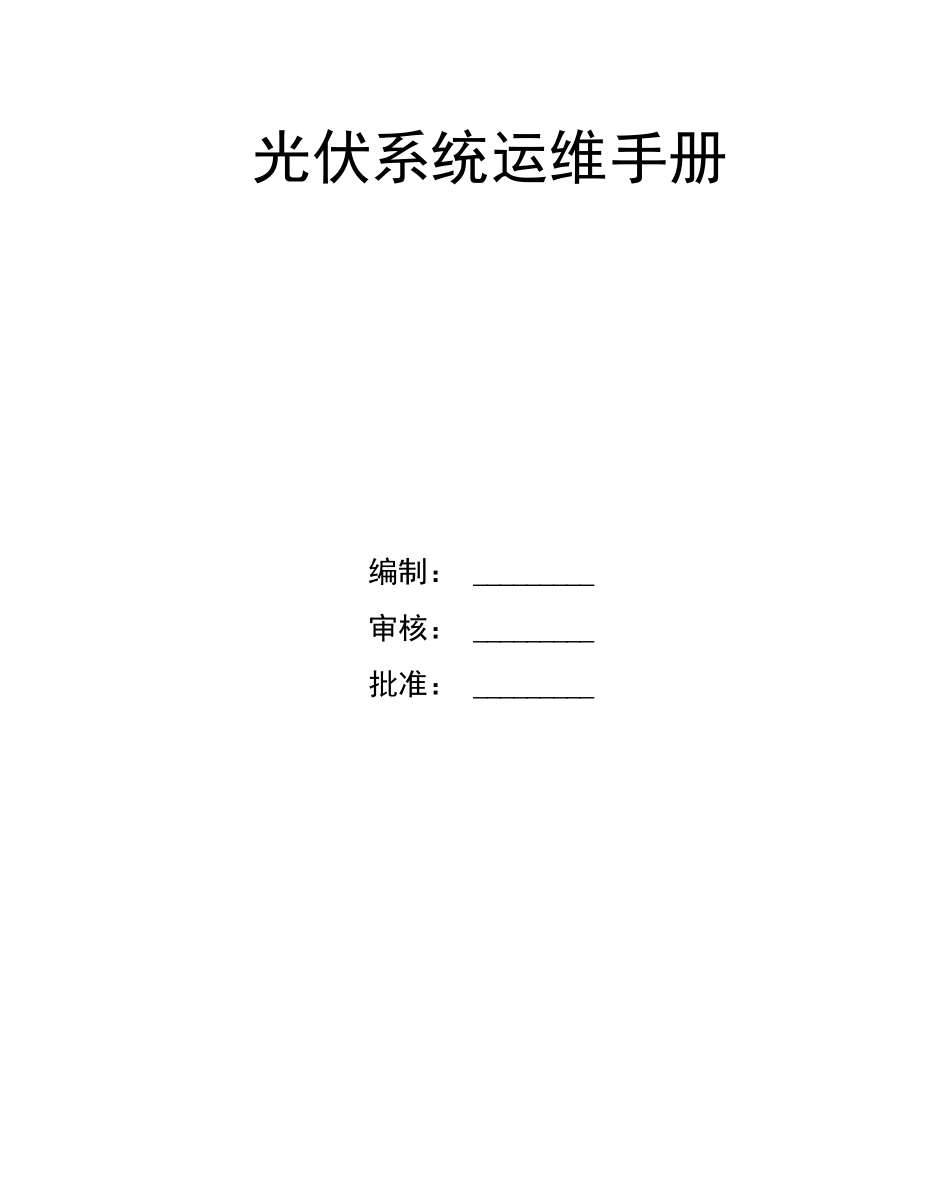

光伏系统运维手册编制：_________审核：_________批准：_________目录1目的及维护介绍.............................................................3（1）检查配电柜是否存在变形、锈蚀、漏水、积灰现象，箱体外表面的安全警示标识是否完整无破损，箱体上的防水锁开启应灵活；（2）配电柜标明被控设备编号、名称或操作位置的标识器件是否完整，编号是否清晰、工整；（3）配电柜的金属架与基础型钢的连接螺栓是否松动；（4）配电柜内各个接线端子是否出现松动、锈蚀现象；（5）直流配电柜输出母线的正极对地、负极对地的绝缘电阻应大于1兆欧;（6）雷雨过后应对配电柜内避雷器进行检查，如遇避雷器失效应对其进行更换；（7）对配电柜内的显示仪表定期检查，如数据显示不正常应进行维修或更换；（8）母线接头应连接紧密，不应变形，无放电变黑痕迹，绝缘是否有松动和损坏现象：（9）手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象；动静头与静触头的中心线应一致，且触头接触紧密；（10）配电柜中开关，主触点是否有烧溶痕迹，灭弧罩不应烧黑和损坏；（11）把各分开关柜从抽屉柜中取出，紧固各接线端子。检查电流互感器、电流表、电度表的安装和接线，手柄操作机构应灵活可靠性，紧固断路器进岀线,清洁开关柜内和配电柜后面引出线处的灰尘；（12）低压电器发热物件散热应良好，切换压板应接触良好，信号回路的信号灯、按钮、光字牌、电铃、电筒、事故电钟等动作和信号显示应准确；（13）检验柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5MQ；二次回路必须大于1MQ。3.2.5逆变器的维护光伏逆变器作为系统的核心部件，日常维护过程中应注意以下儿点：（1）外壳是否存在腐蚀、生锈，积灰等现象；（2）工作时声音是否正常，是否堵塞；换气口过滤网（有的场合）是否堵塞;（3）安装环境是否有水和高温存在；（4）严格定期查看各部分的接线有无松动现象（如保险、风扇、功率模块、输入输出端子及接地等），发现接线松动要立即修复；（5）逆变器本体，每年至少要清洁一次，清洁时间应该在逆变器停止工作的时段进行。用强力吸尘器对框内各处进行吸尘，同时用软刷对死角进行清扫，在清扫过程中应保护元件，防止损坏；（6）检查逆变器是否都在正常运行，在晚上都必须在停机状态，口天都在运行状态；（7）检查同一时段相同容量逆变器，发电功率是否接近，如发现某个逆变器显示功率偏低，即要检查原因；（8）定期将交流输出侧（网侧）断路器断开一次，逆变器应立即停止向电网馈电；（9）用电能质量测试仪，检测逆变器的电能质量是否符合电网并网或系统设计的要求；（10）针对不同厂家的逆变器，详见其维护手册。3.2.6接地与防雷系统的维护（1）每年雷雨季节前应对接地系统进行检查和维护。主要检查连接处是否紧固、接触是否良好、接地体附近地面有无异常，必要时挖开地面抽查地下隐蔽部分锈蚀情况，如果发现问题应及时处理；（2）测量接地网的接地电阻，是否符合设计要求；（3）每年雷雨季节询应对运行中的防雷器利用防雷器元件老化测试仪进行一次检测，雷雨季节中要加强外观巡视，发现防雷模块失效应及时更换处理。3.2.7通信系统的维护（1）监控及数据传输系统的设备应保持外观完好，螺栓和密封件应齐全，操作键接触良好，显示读数清晰；（2）对于无人值守的数据传输系统，系统的终端显示器每天至少检查1次有无故障报警，如果有故障报警，应该及时通知相关专业公司进行维修；（3）每年至少一次对数据传输系统中输入数据的传感器灵敬度进行校验，同时对系统的A/D变换器的精度进行检验;（4）数据传输系统中的主要部件，凡是超过使用年限的，均应该及时更换。4常见故障及解决办法常见故障解决办法太阳能组件电压低1.检查旁路二极管是否烧毁2.是否存在阴影遮挡3.检查输出极接线是否松动保险丝熔断或断路器动作检查可能发生短路、过载的电路，更换保险丝，恢复断路器。线路断开或接触不良，导致线路开路检査线路，检查负载回路。逆变器工作不正常，频繁断开1.检查电网电压是否超出其正常工作范围。2.环境温度过低或过高。逆变器不工作1.检查电网是否断开2.直流输入是...
