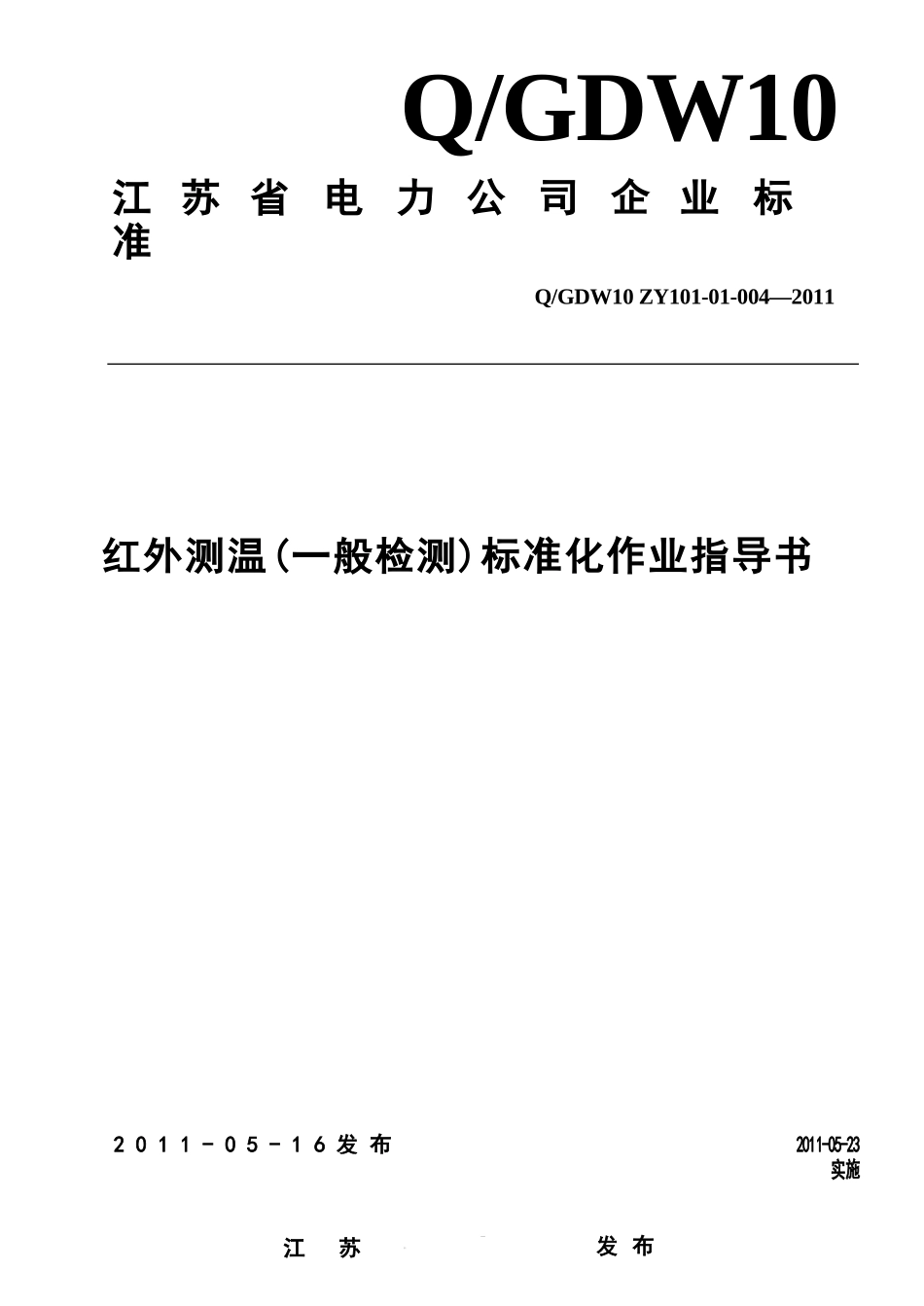

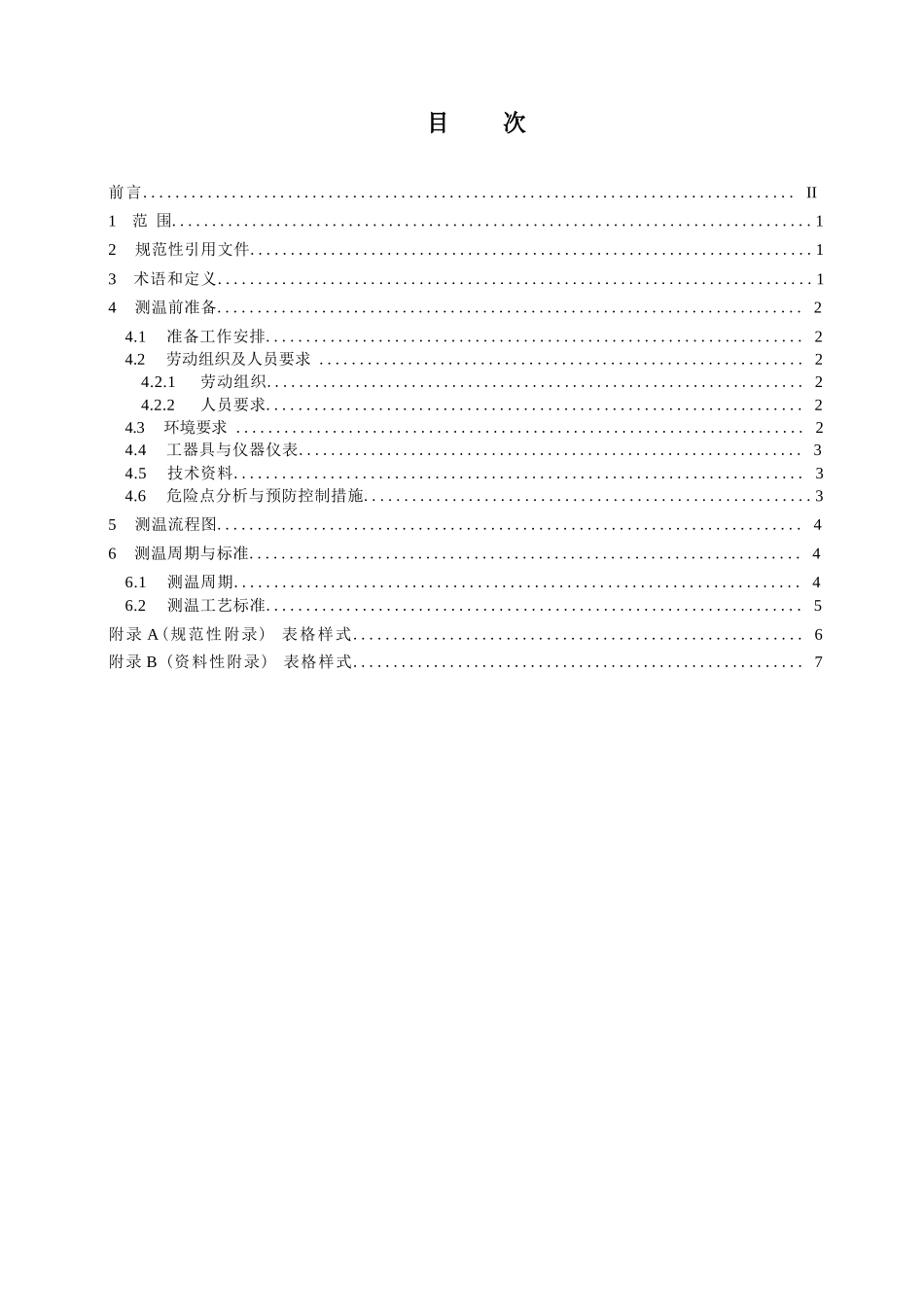

Q/GDW10江苏省电力公司企业标准Q/GDW10ZY101-01-004—2011红外测温(一般检测)标准化作业指导书2011-05-16发布2011-05-23实施江苏—发布目次前言.................................................................................II1范围................................................................................12规范性引用文件......................................................................13术语和定义..........................................................................14测温前准备.........................................................................24.1准备工作安排...................................................................24.2劳动组织及人员要求............................................................24.2.1劳动组织...................................................................24.2.2人员要求...................................................................24.3环境要求.......................................................................24.4工器具与仪器仪表...............................................................34.5技术资料.......................................................................34.6危险点分析与预防控制措施........................................................35测温流程图.........................................................................46测温周期与标准.....................................................................46.1测温周期......................................................................46.2测温工艺标准...................................................................5附录A(规范性附录)表格样式........................................................6附录B(资料性附录)表格样式........................................................7红外测温(一般检测)标准化作业指导书1范围本标准化作业指导书规定了电气设备现场红外测温(一般检测)工作的准备工作、测温流程图、现场操作方法、测温周期和标准、测温记录管理等要求。本标准化作业指导书适用于指导红外测温的一般性检测工作。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。DL/T664—1999带电设备红外诊断技术应用导则国家电网公司[2009]664号国家电网公司电力安全工作规程(变电部分)Q/GDW-10-G064-2009红外检测诊断工作管理办法省公司生[2005]202号电力设备红外检测工作条例3术语和定义下列术语和定义适用于本标准化作业指导书。3.1温升temperaturerise被测设备表面温度和环境温度参照体表面温度之差。3.2温差temperaturedifference不同被测设备或同一被测设备不同部位之间的温度差。3.3相对温差relativetemperaturedifference两个对应测点之间的温差与其中较热点的温升之比的百分数。相对温差8,可用下式求出：δt=(T-T)/t*100%=(T-T)/(T-₁₂₁₁₂₁T)*100%₀式中：T和T发热点的温升和温度；t₂和T正常相对应点的温升和温度；T环境温度参照体的温度。3.4环境温度参照体referencebodyofambienttemperature用来采集环境温度的物体。它不一定具有当时的真实环境温度，但具有与被检测设备相似的物理属性，并与被检测设备处于相似的环境之中。3.5一般检测normalmeasurement适用于用红外热像仪对电气设备进行大面积检测。3.6电压致热型设备heatingofequipmentcausedbyvoltage由于电压效应引起发热的设备。3.7电流致热型设备heatingofequipmentcausedbycurrent由于电流效应引起发热的设备。4测温前准备4.1准备工作安排根据工作安排合理开展准备工作，准备工作内容见表1。表1准备工作安排序号内容标准备注1测温前准备好所需工器具、仪器仪表和相关技术资料，确定测温路线。仪器仪表、工...
