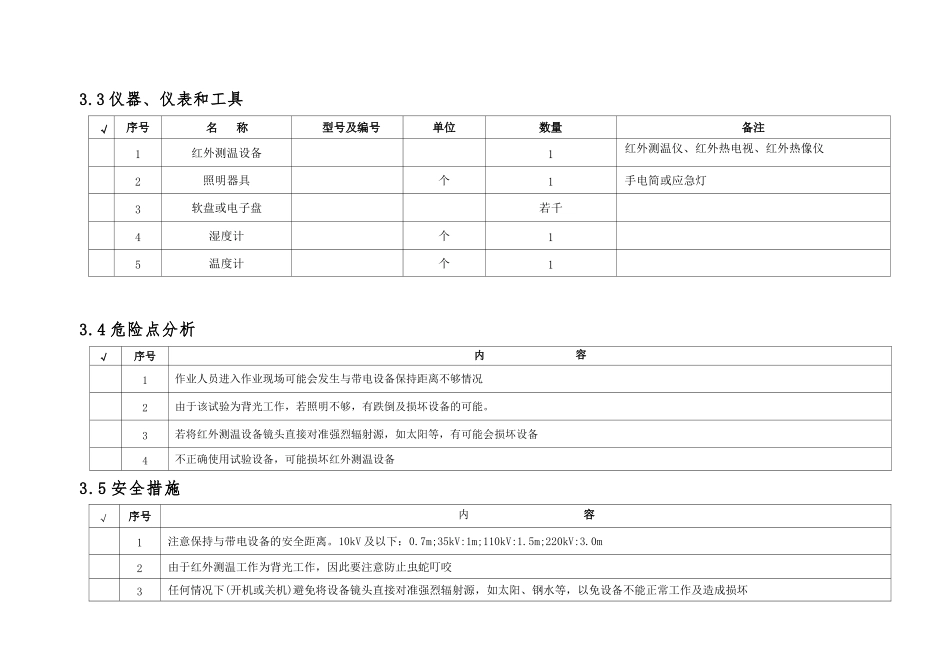

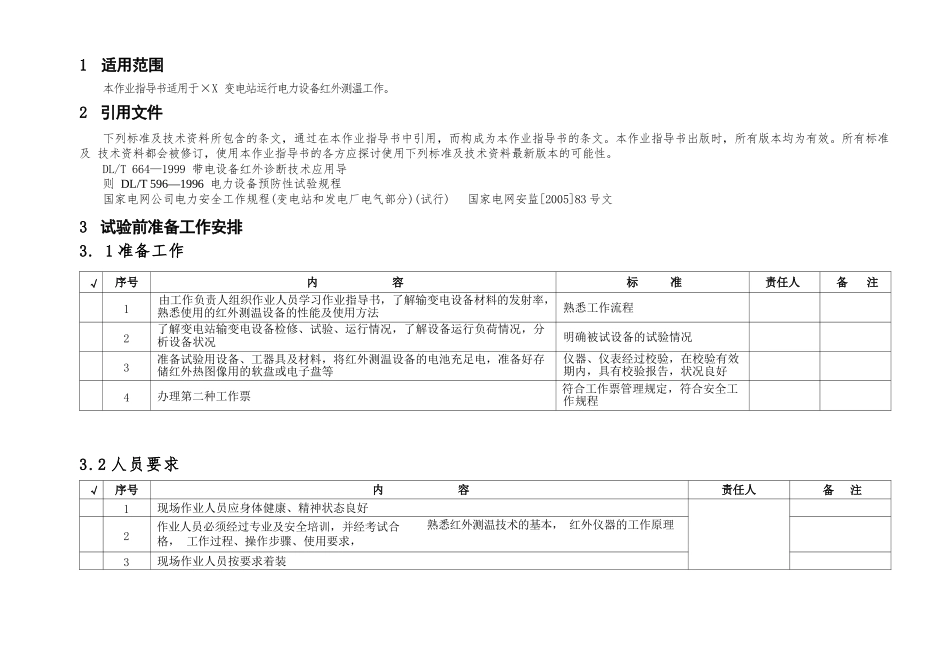

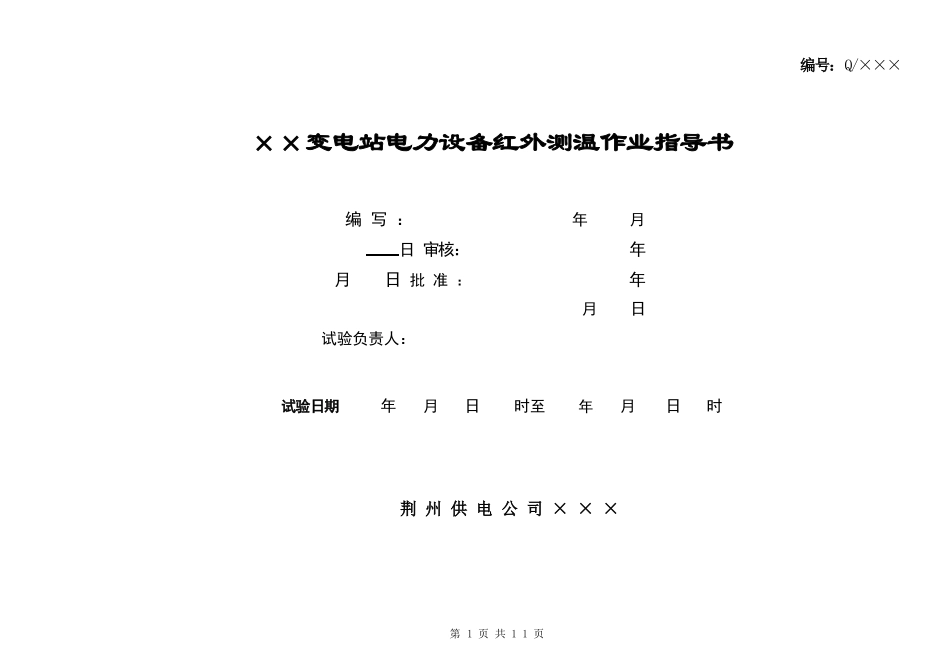

编号：Q/×××××变电站电力设备红外测温作业指导书编写：年月日审核：年月日批准：年月日试验负责人：试验日期年月日时至年月日时荆州供电公司×××第1页共11页1适用范围本作业指导书适用于×X变电站运行电力设备红外测温工作。2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。本作业指导书出版时，所有版本均为有效。所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。DL/T664—1999带电设备红外诊断技术应用导则DL/T596—1996电力设备预防性试验规程国家电网公司电力安全工作规程(变电站和发电厂电气部分)(试行)国家电网安监[2005]83号文3试验前准备工作安排3.1准备工作√序号内容标准责任人备注1由工作负责人组织作业人员学习作业指导书，了解输变电设备材料的发射率，熟悉使用的红外测温设备的性能及使用方法熟悉工作流程2了解变电站输变电设备检修、试验、运行情况，了解设备运行负荷情况，分析设备状况明确被试设备的试验情况3准备试验用设备、工器具及材料，将红外测温设备的电池充足电，准备好存储红外热图像用的软盘或电子盘等仪器、仪表经过校验，在校验有效期内，具有校验报告，状况良好4办理第二种工作票符合工作票管理规定，符合安全工作规程3.2人员要求√序号内容责任人备注1现场作业人员应身体健康、精神状态良好2作业人员必须经过专业及安全培训，并经考试合格，工作过程、操作步骤、使用要求，熟悉红外测温技术的基本，红外仪器的工作原理3现场作业人员按要求着装3.3仪器、仪表和工具√序号名称型号及编号单位数量备注1红外测温设备1红外测温仪、红外热电视、红外热像仪2照明器具个1手电简或应急灯3软盘或电子盘若千4湿度计个15温度计个13.4危险点分析√序号内容1作业人员进入作业现场可能会发生与带电设备保持距离不够情况2由于该试验为背光工作，若照明不够，有跌倒及损坏设备的可能。3若将红外测温设备镜头直接对准强烈辐射源，如太阳等，有可能会损坏设备4不正确使用试验设备，可能损坏红外测温设备3.5安全措施√序号内容1注意保持与带电设备的安全距离。10kV及以下：0.7m;35kV:1m;110kV:1.5m;220kV:3.0m2由于红外测温工作为背光工作，因此要注意防止虫蛇叮咬3任何情况下(开机或关机)避免将设备镜头直接对准强烈辐射源，如太阳、钢水等，以免设备不能正常工作及造成损坏4使用和运输过程中请勿强烈摇晃或碰撞设备5请勿使设备受潮6避免油渍及各种化学物质沾污镜头表面及损伤表面，使用完毕后，请盖上镜头盖3.6试验分工√序号试验项目作业人员1运行变电设备红外测温红外设备操作人员照明人员记录4试验程序4.1开工序号内容作业人员签字1工作负责人对作业人员进行“三查”“三交”(查衣着、查“三宝”、查精神状态；交任务、交安全、交技术)4.2试验项目和操作标准√序号试验项目试验方法安全措施及注意事项试验标准责任人签字√序号试验项目试验方法安全措施及注意事项试验标准责任人签字1运行输变电设备红外测温当使用简单的红外测温仪检测电气设备外部故障时，只要把测温仪的光学系统对准欲检测的设备部位，扣动开关，则可以得到该部位温度的绝对测量值。井根据温度显示值对设备相应部位有无过热故障及故障严重程度做出判断。当使用红外红外热电视或红外热像仪进行设备故障检测作业时，一般先用红外热电视或红外热像仪对所有应测部位进行全面扫描，找出热态异常部位，然后对异常部位和重点检测设备进行准确测温。注意：不同电气设备的重点检测部位1、高压隔离开关转动球头、刀口、低压闸刀及电力熔断器等设备触头接触部位2、高压断路器和电磁接触器等设备的各种触头与导电杆连接部位3、变压器与电抗器等设备除正常运行时的铜损和铁损引起的温升外，重点检测磁回路漏磁引起的箱体涡流过热：套管内外连接不良故障和进水受潮故障：散热器及油路系统故障等4、互感器类设备内外导体连接不良、铁芯及外壳高温损增大故障5、电力电容器等设备主要是内部绝缘介质劣化或介损增大故障，套管故障等6、阻波器等设备这种设备故障多发生在与输电线路的连接处。7、各种...
