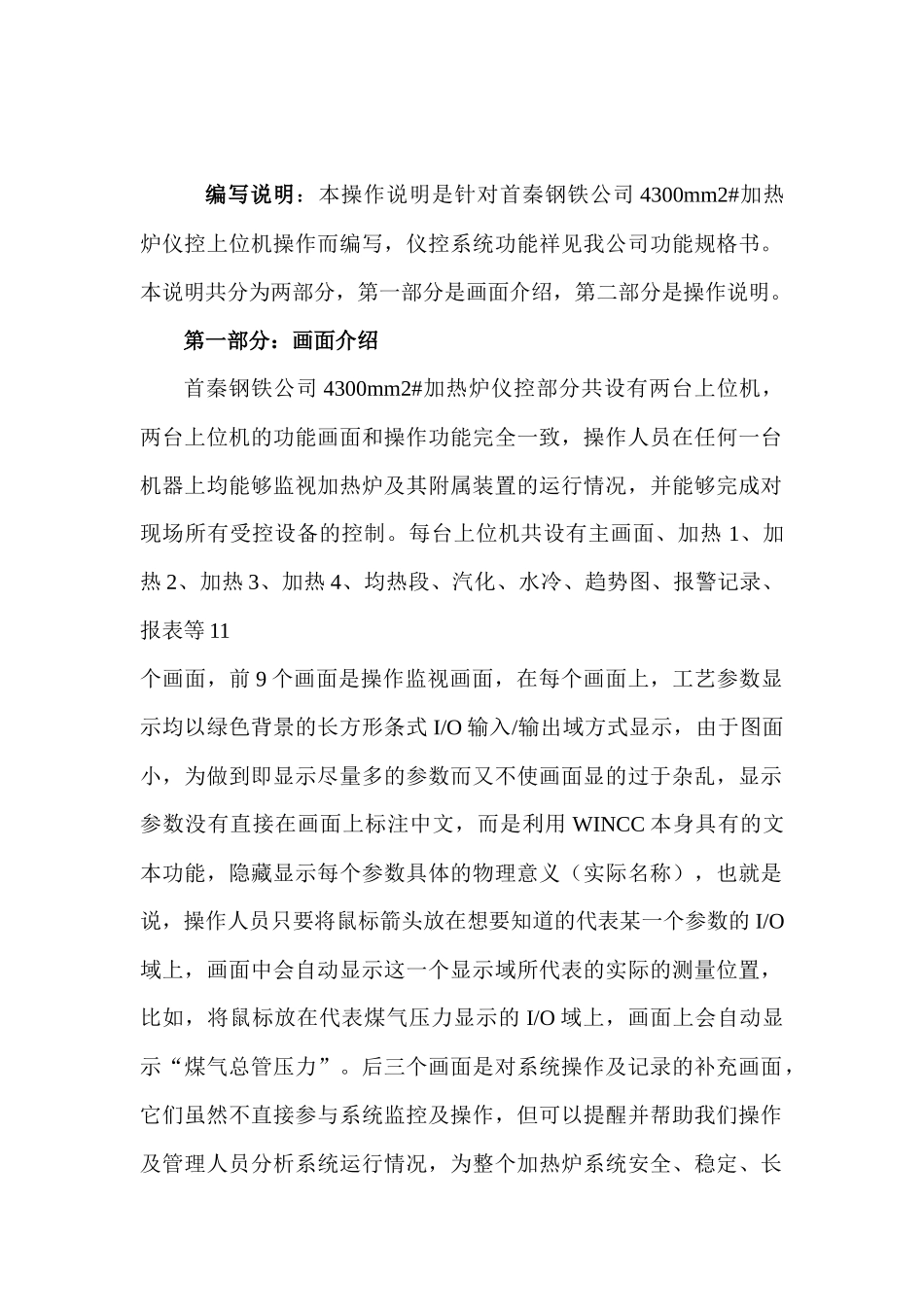

首秦 4300mm 宽厚板工程 2#加热炉操 作 说 明编制 路建彬批准 石建荣北京伸雾热能技术有限公司自控部2006 年 12 月 10 日编写说明：本操作说明是针对首秦钢铁公司 4300mm2#加热炉仪控上位机操作而编写，仪控系统功能祥见我公司功能规格书。本说明共分为两部分，第一部分是画面介绍，第二部分是操作说明。第一部分：画面介绍首秦钢铁公司 4300mm2#加热炉仪控部分共设有两台上位机，两台上位机的功能画面和操作功能完全一致，操作人员在任何一台机器上均能够监视加热炉及其附属装置的运行情况，并能够完成对现场所有受控设备的控制。每台上位机共设有主画面、加热 1、加热 2、加热 3、加热 4、均热段、汽化、水冷、趋势图、报警记录、报表等 11个画面，前 9 个画面是操作监视画面，在每个画面上，工艺参数显示均以绿色背景的长方形条式 I/O 输入/输出域方式显示，由于图面小，为做到即显示尽量多的参数而又不使画面显的过于杂乱，显示参数没有直接在画面上标注中文，而是利用 WINCC 本身具有的文本功能，隐藏显示每个参数具体的物理意义（实际名称），也就是说，操作人员只要将鼠标箭头放在想要知道的代表某一个参数的 I/O域上，画面中会自动显示这一个显示域所代表的实际的测量位置，比如，将鼠标放在代表煤气压力显示的 I/O 域上，画面上会自动显示“煤气总管压力”。后三个画面是对系统操作及记录的补充画面，它们虽然不直接参与系统监控及操作，但可以提醒并帮助我们操作及管理人员分析系统运行情况，为整个加热炉系统安全、稳定、长效运行提供可靠的保障和事实依据。画面布置原则是:上北下南左西右东。下面，我们将每一个画面分别介绍如下：一、 主画面 主画面是加热炉最主要的操作画面，它是加热炉核心，包括了加热炉燃烧系统的全部设备及全部工艺参数，加热炉主画面显示内容见图一。 图一、加热炉主画面1、画面显示参数在主画面中,共显示如下参数：（1）FI001 净环水总管流量: 它表示的是从外部净环水管网送入加热炉系统的净环水总流量，单位为 M3/H，设计量程范围为 0-500M3/H。（2）FT005 净环水总管压力: 它表示的是从外部净环水管网送入加热炉系统的净环水压力，单位 MPa, 设计量程范围为 0-1.0 MPa。(3)PI004 压缩空气总管压力: 它表示的是从外部压缩空气总管管送入加热炉系统的压缩空气压力，单位 MPa, 设计量程范围为0-1.0 MPa。压缩空气低压报警为 0.4MPa,联锁切断煤气总管快切阀的...
