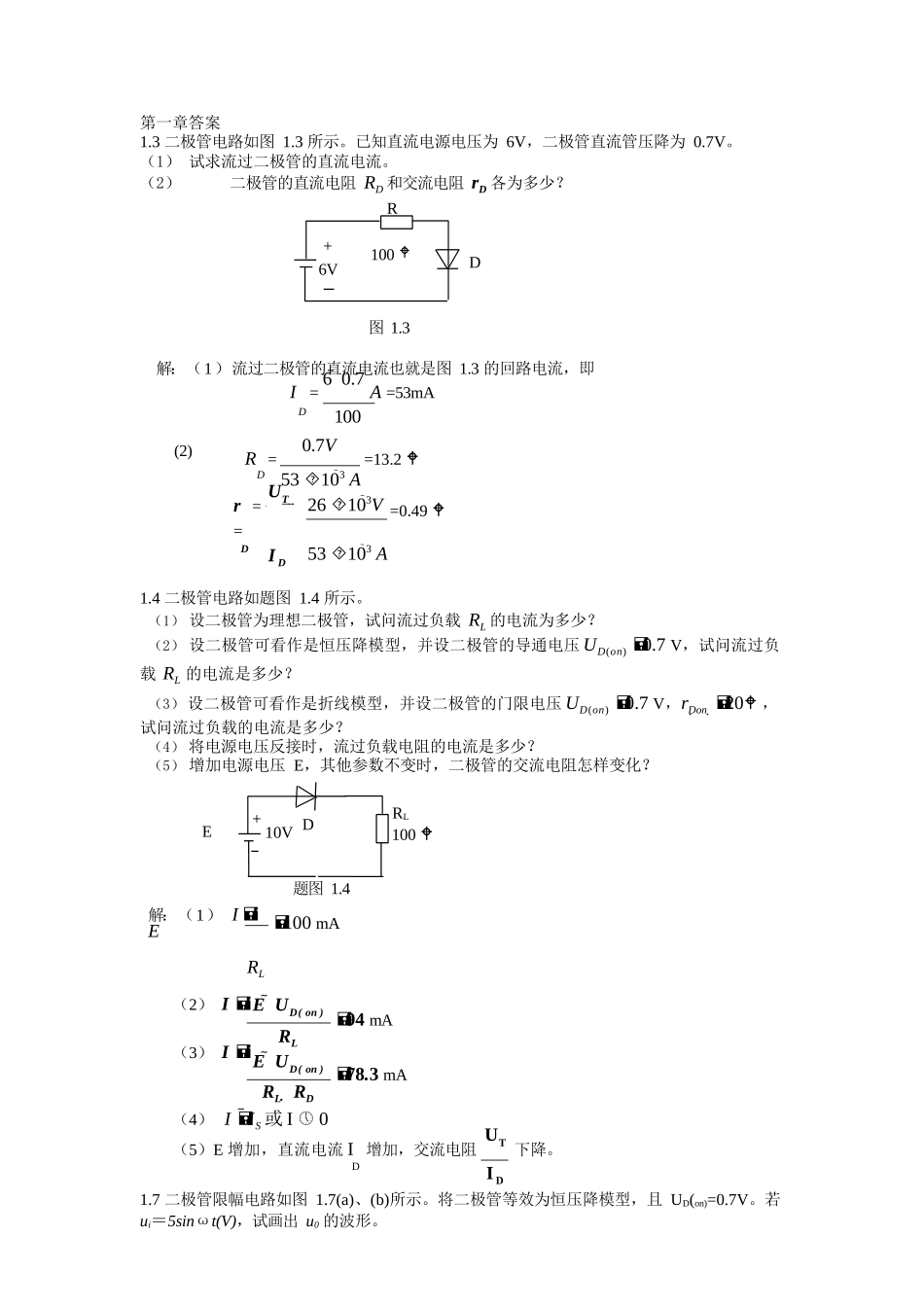

ID第一章答案1.3二极管电路如图1.3所示。已知直流电源电压为6V，二极管直流管压降为0.7V。（1）试求流过二极管的直流电流。（2）二极管的直流电阻RD和交流电阻rD各为多少？RD图1.3解：（1）流过二极管的直流电流也就是图1.3的回路电流，即I=60.7A=53mAD100(2)R=0.7V=13.2D53103Ar=UT=26103V=0.49D53103A1.4二极管电路如题图1.4所示。（1）设二极管为理想二极管，试问流过负载RL的电流为多少？（2）设二极管可看作是恒压降模型，并设二极管的导通电压UD(on)0.7V，试问流过负载RL的电流是多少？（3）设二极管可看作是折线模型，并设二极管的门限电压UD(on)0.7V，rDon20，试问流过负载的电流是多少？（4）将电源电压反接时，流过负载电阻的电流是多少？（5）增加电源电压E，其他参数不变时，二极管的交流电阻怎样变化？RLE100解：（1）IERL题图1.4100mA（2）I（3）IEUD(on)RLEUD(on)RLRD94mA78.3mA（4）IIS或I0（5）E增加，直流电流I增加，交流电阻UT下降。DD1.7二极管限幅电路如图1.7(a)、(b)所示。将二极管等效为恒压降模型，且UD(on)=0.7V。若ui＝5sinωt(V)，试画出u0的波形。10VD+100+6VI题图1.7解：(1)在图(a)中：当ui＞一2.7V时，V管截止，u0＝一2V；当ui≤一2.7V时，V管导通，u0＝ui。当ui＝5sinωt(V)时，对应的u0波形如图答图1.7(a)所示。(2)在图(b)中：当ui＞1.3V时，V管截止，u0＝ui；当ui≤1.3V时，V管导通，u0＝2V。其相应波形如答图1.7(b)所示。答图1.71.9在题图1.9(a)所示电路中，二极管等效为恒压降模型。已知输入电压u1、u2的波形如题图1.9(b)所示，试画出u0的波形。题图1.9解：该电路为高电平选择电路，即u1、u2中至少有一个为3V，则u0＝3一0.7＝2.3V。u1、u2均为0时，uo＝一0.7V。其波形答图1.9(c)所示。答图1.91.10在题图1.10所示电路中，设稳压管的Uz＝5V，正向导通压降为0.7V。若ui＝10sinωt(V)，试画出u0的波形。题图1.10解：当ui≥5V时，Vz击穿，u0＝5V。当ui≤一0.7V时，Vz正向导通，u0＝一0.7V。当一0.7V＜ui＜5V时，Vz截止，u0＝ui。由此画出的u0波形如答图1.10所示。UoUZrZRLrZ1012100012答图1.10118.69(mV)习题答案2.1已知晶体管工作在线性放大区，并测得个电极对地电位如题图2.1所示。试画出各晶体管的电路符号，确定每管的b、e、c极，并说明是锗管还是硅管。0V(a)解：8V0V(b)-8V题图2.13.7V1V(c)9V(d)4.3V8V题图（a）：题图（b）：-8V0.7V硅NPN-0.7V硅PNP0V0V1V9V题图（c）：题图（d）：3.7V锗PNP4V4.3V锗NPN4V2.3已测得晶体管电极管各电极对地电位如题图2.3所示，试判别各晶体管的工作状态（放大、饱和、截止或损坏）。-0.3V0V(a)-5V3AX818V3BX13V(b)题图2.36.3V7V(c)6.6V3CG21(d)12V3DG80V13V2.5V0.7V-0.7V4V4V9V1VD0.3V解：题图（a）3AX为PNP锗管，UBE0.3V（正偏），UCE4.7V（反偏），放大状态题图（b）：e结反偏，c结反偏，截止状态题图（c）：e结正偏，c结正偏，饱和状态题图（d）：e结开路，晶体管损坏2.6某晶体管的共射输出特性曲线如题图2.6所示（1）求IBQ=0.3mA时，Q1、Q2点的β值。（2）确定该管的U(BR)CEO和PCM。题图2.6解：（1）Q1点：50,Q2点：0。（2）U(BR)CEO40V,PCM330mW。2.7硅晶体管电路如题图2.7所示。设晶体管的UBE(on)0.7V，100。判别电路的工作状态。RE1k15V15V（a）解：在题图a中，由于U题图（b）：（b）题图2.70,因而管子处于截止状态。UCUCC（c）12V。2RC2kTRB470kRC2kTRB100kRE1kBEIBQ150.7RB(1)RE25AICQIBQ2.5mAUCEQ152.537.5(V)处于放大状态题图（c）：IBQ71A，ICQ7.1mAUCEQ157.1(21)6.3(V)不可能，表明晶体管处于饱和状态。2.9晶体管电路如题图2.9所示。已知β＝100，UBE＝0.3V(1)估算直流工作点ICQ、UCEQ。(2)若偏置电阻RB1、RB2分别开路,试分别估算集电极电位UC值，并说明各自的工作状态。(3)若RB2开路时要求ICQ＝2mA，试确定RB1应取多大值。题图2.9解：(1)URB2RB2RB1RB2UCC154715122.9VIURB20.32.90.32mACQEU...
