项目2 绘制简单电路原理图

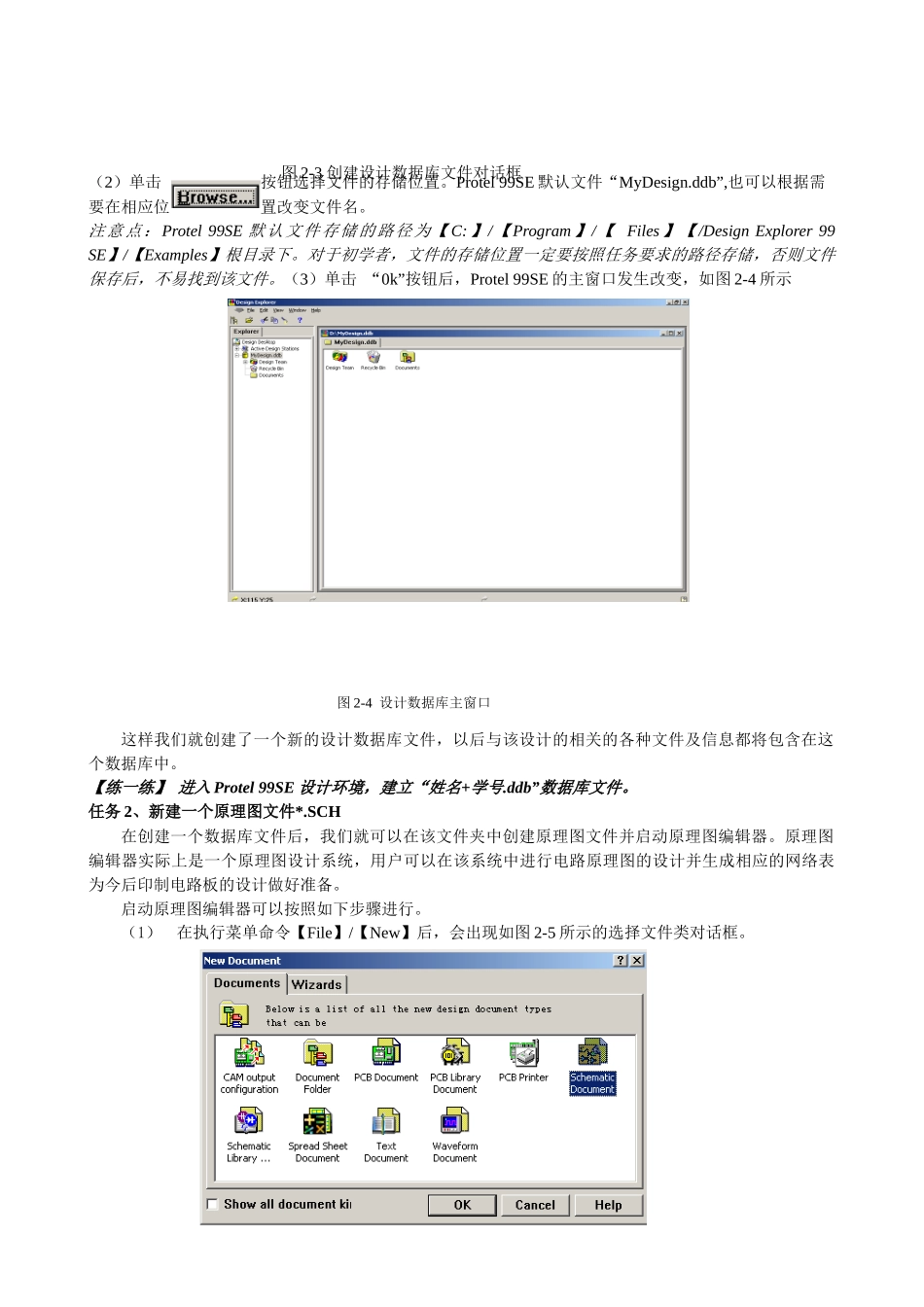

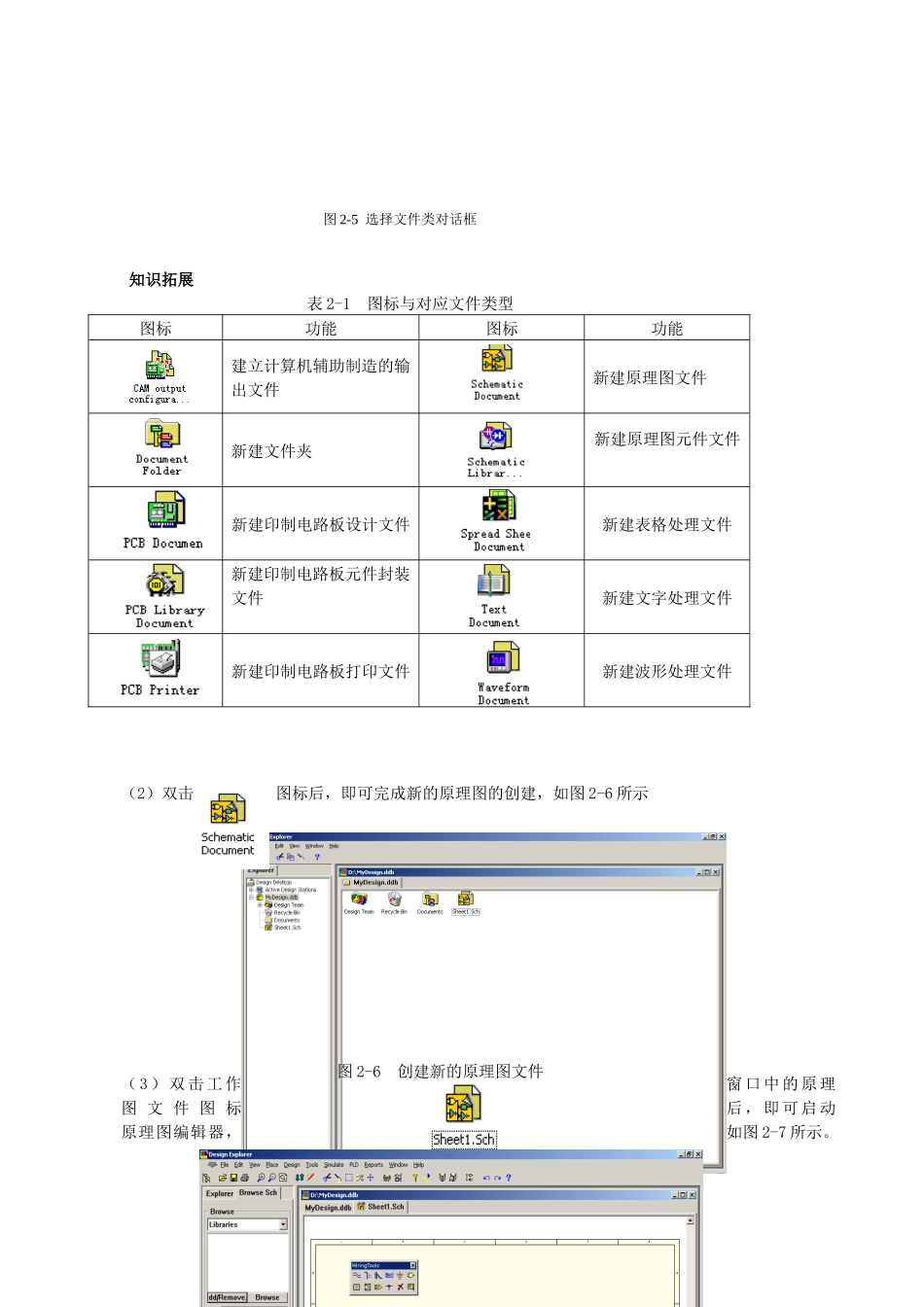

项目二 简单电路原理图的绘制◆ 知识目标¤ 掌握电路原理图工作环境的设置¤ 掌握添加、卸载软件自带元件库的方法¤ 掌握电路中常见电气对象（元器件、导线、节点、电源、地线）的放置方法¤ 掌握编辑电路中常见电气对象（元器件、导线、节点、电源、地线）属性的编辑方法◆ 技能目标¤ 根据电路图需要添加相应电路元件库¤ 运用 Protel 99 SE 的电路原理图编辑器绘制简单模拟电路原理图一、任务目标：绘制共射放大电路二、任务分析在绘制电路图之前，先对图纸环境进行设置。电路图中主要由电子元器件、导线、电源等电气对象组成。三、任务实施过程知识链接绘制电路原理图流程如图 2-2 所示。任务 1、新建一个数据库文件*.DDB(1)执行菜单命令【File】/【New】,将光标移动到菜单【File】/【New】处，单击或按回车键即可。执行命令后会出现如图 2-3 所示的【New Design database】(创建设计数据库文件)对话框。图 2-1 共射放大电路原理图图 2-2 电路原理图流程图（2）单击 按钮选择文件的存储位置。Protel 99SE 默认文件“MyDesign.ddb”,也可以根据需要在相应位置改变文件名。注意点：Protel 99SE 默认文件存储的路径为【 C:】/【Program】/【 Files】【/Design Explorer 99 SE】/【Examples】根目录下。对于初学者，文件的存储位置一定要按照任务要求的路径存储，否则文件保存后，不易找到该文件。（3）单击 “0k”按钮后，Protel 99SE 的主窗口发生改变，如图 2-4 所示这样我们就创建了一个新的设计数据库文件，以后与该设计的相关的各种文件及信息都将包含在这个数据库中。【练一练】 进入 Protel 99SE 设计环境，建立“姓名+学号.ddb”数据库文件。任务 2、新建一个原理图文件*.SCH在创建一个数据库文件后，我们就可以在该文件夹中创建原理图文件并启动原理图编辑器。原理图编辑器实际上是一个原理图设计系统，用户可以在该系统中进行电路原理图的设计并生成相应的网络表为今后印制电路板的设计做好准备。启动原理图编辑器可以按照如下步骤进行。（1）在执行菜单命令【File】/【New】后，会出现如图 2-5 所示的选择文件类对话框。图 2-3 创建设计数据库文件对话框图 2-4 设计数据库主窗口 知识拓展 表 2-1 图标与对应文件类型图标功能图标功能建立计算机辅助制造的输出文件新建原理图文件新建文件夹新建原理图元件文件新建印制电路板设计文件新建表格处理文件新建印制电路板元件封...
