项目二、车床结构分析

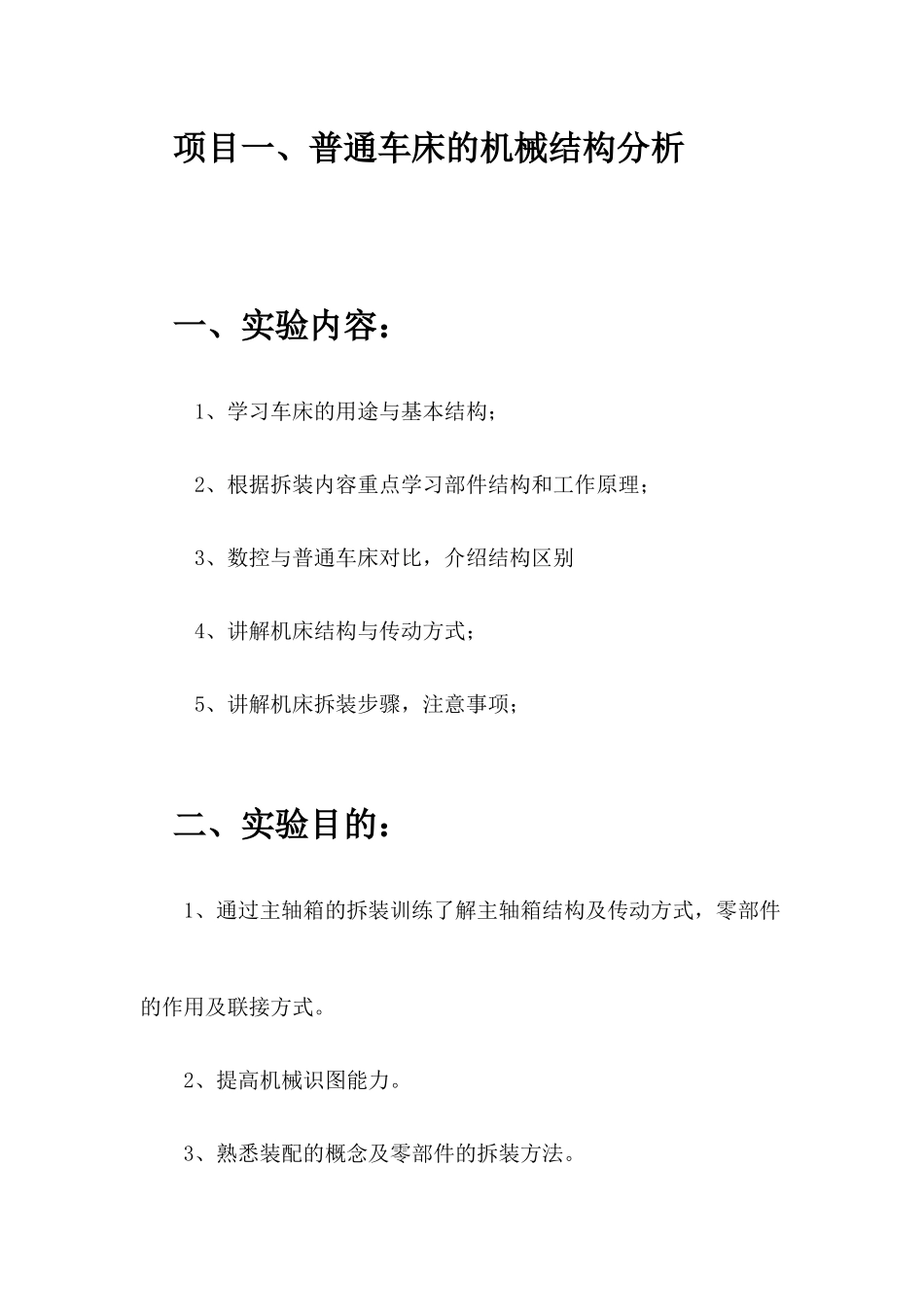

项目一、普通车床的机械结构分析一、实验内容：1、学习车床的用途与基本结构； 2、根据拆装内容重点学习部件结构和工作原理； 3、数控与普通车床对比，介绍结构区别4、讲解机床结构与传动方式； 5、讲解机床拆装步骤，注意事项； 二、实验目的：1、通过主轴箱的拆装训练了解主轴箱结构及传动方式，零部件的作用及联接方式。 2、提高机械识图能力。 3、熟悉装配的概念及零部件的拆装方法。 4、熟练掌握常用装配工具的使用方法。 5、掌握零部件拆装的工具及操作方法。 三、实验仪器 普通车床、数控车床、拆装平台、测量工具、拆装工具等四、实验步骤1、学习卧式车床型号及结构组成Ⅰ、机床的型号 C 6 1 32 32 表示（主参数代号（最大车削直径的 1/10，即320mm））1 表示（机床型别代号（普通车床型））6 表示（机床组别代号（普通车床组））C 表示（机床类别代号（车床类））C 6 1616 表示（主参数的 1/10，即车床主轴轴线到导轨面的尺寸为 160mm，（其车削工件最大直径为 320mm）。）6 表示（组别（普通车床））C 表示（类别（车床类））Ⅱ、卧式车床的结构1．卧式车床的型号 卧式车床用 C61×××来表示，其中 C 为机床分类号，表示车床类机床；61 为组系代号，表示卧式。其它表示车床的有关参数和改进号。2．卧式车床各部分的名称和用途C6132 普通车床的外形如图 1-3 所示。图 1-3 C6132 普通车床1-床头箱；2-进给箱；3-变速箱；4-前床脚；5-溜板箱；6-刀架；7 -尾架；8-丝杠；9-光杠；10-床身；11-后床脚；12-中刀架；13-方刀架；14-转盘；15-小刀架；16-大刀架 1.主轴箱 又称床头箱，内装（主轴）和（变速机构）。变速是通过改变设在床头箱外面的（手柄）位置，可使主轴获得 12 种不同的转速（45～1980 r/min）。主轴是（空心）结构，能通过长棒料，棒料能通过主轴孔的最大直径是（29mm）。主轴的右端有外螺纹，用以连接卡盘、拨盘等附件。主轴右端的内表面是莫氏 5 号的锥孔，可插入锥套和顶尖，当采用顶尖并与尾架中的顶尖同时使用安装轴类工件时，其两顶尖之间的最大距离为 750mm。床头箱的另一重要作用是（将运动传给进给箱，并可改变进给方向）。2.进给箱 又称（走刀箱），它是进给运动的变速机构。它固定在床头箱下部的床身前侧面。变换进给箱外面的手柄位置，可将床头箱内主轴传递下来的运动，转为进给箱输出的（光杆）或（丝杆）获得不同的转速，以改变进给量的大小或车削不同螺距的...
